KL-101A1不銹鋼法蘭小孔浮球閥

KL-101A1不銹鋼法蘭小孔浮球閥
  • <產品信息>
  • 產品型號:KL-101A1
  • 產品口徑:DN15-DN300
  • 壓力等級:0.05-1.6Mpa
  • 產品材質:不銹鋼201、不銹鋼304
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供不銹鋼法蘭小孔浮球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    KL-101A1不銹鋼法蘭小孔浮球閥介紹

    KL-101A1不銹鋼法蘭小孔浮球閥具有自動開啟、關閉進水管以此控制液位的使用功能。不銹鋼法蘭小孔浮球閥采用不銹鋼材而成,其體積較小安裝方便、水頭損失小,能使水箱、水池利用率。對于新建水箱、水池,由于浮球體積的縮小,而使水箱、水池上部應留給浮球自由浮動空間所需要的操作高度也相應減小,減少水池、水箱的造價,它克服了以往浮球閥體積大、易損壞、工作溢水的缺點。昆煉浮球閥產品的結構緊湊性能好,本閥進水位置裝有過濾粗網所以有過濾防堵塞的功能,是安裝在水箱、水池自動控制水位的產品。

    執行標準 QB/T1199-1991
    使用壓力 0.04Mpa-1.0Mpa
    使用介質
    殼體材料 不銹鋼
    使用溫度 ≤80℃

    使用不銹鋼法蘭小孔浮球閥時,可將杠桿(9)的一端擰在彎板(12)上,另一端擰在浮球(10)上,并將杠桿的兩端的M6螺帽擰緊。把裝配好的閥連接在進水管上并使其出水口朝下,初次使用請用手將杠桿抬起數次試驗本閥工作狀態是否正常,若正?墒褂谩

    KL-101A1不銹鋼法蘭小孔浮球閥結構圖

    不銹鋼法蘭小孔浮球閥結構圖- 上海昆煉閥門制造有限公司

    KL-101A1不銹鋼法蘭小孔浮球閥型號及尺寸

    型號 通徑DN 連接方式 連接尺寸 結構 尺寸
    G螺紋 D1 A
    KL-101A DN15 管螺紋 G1/2" 25 85
    DN20 管螺紋 G3/4" 30 130
    DN25 管螺紋 G1" 37 135
    DN32 管螺紋 G1-1/4" 47 145
    DN40 管螺紋 G1-1/2" 53 165
    DN50 管螺紋 G2" 65 175
    DN65 管螺紋 G2-1/2" 80 200
    DN80 管螺紋 G3" 93 225
    DN100 管螺紋 G4" 120 250
    KL-101A1 DN80 法蘭 D3 D4 n D5 230
    160 195 8 18
    DN100 法蘭 180 215 8 18 255
    DN150 法蘭 240 280 8 23 270
    DN200 法蘭 280 335 8 23 330
    DN250 法蘭 335 370 12 23 520
    DN300 法蘭 395 435 12 23 600

    KL-101A1不銹鋼法蘭小孔浮球閥注意事項

    1、安裝不銹鋼法蘭小孔浮球閥前須先放水沖洗掉管道內異物。

    2、阻尼小孔(1)不得任意鉆擴。

    3、產品正常使用后,須做好日常檢查,發現開關不正常應及時維修或更換以免造成損失。

    4、水箱、水池須設置溢水口,并與排水管道相連接以防造成損失。

    KL-101A1不銹鋼法蘭小孔浮球閥故障檢修

      不能開啟 不能關閉
    a 柱塞(3)被異物阻塞,應清除其表面上的異物 在密封圈(2)上有異物,應清除異物
    b 小柱塞(7)被異物阻塞,應清除其表面上的異物 L型密封圈(4)損壞,應更換L型密封圈(4)
    c 彎板(12)被卡住,應修整或更換彎板 彎板(12)被卡住,應修整彎板
    d 阻尼小孔變大,應對其進行修復 彈簧損壞,應更換彈簧
    e 過濾網被異物堵住,應清洗過濾網 浮球(10)破損,應更換浮球

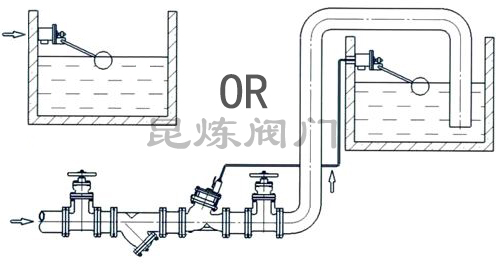

    KL-101A1不銹鋼法蘭小孔浮球閥安裝

    不銹鋼法蘭小孔浮球閥安裝- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,不銹鋼法蘭小孔浮球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • KL-101A1-不銹鋼法蘭小孔浮球閥訂貨注意事項

    獲取KL-101A1-不銹鋼法蘭小孔浮球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    KL-101A1-不銹鋼法蘭小孔浮球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:KL-101A1-不銹鋼法蘭小孔浮球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
