CS11內螺紋浮球式蒸汽疏水閥利用凝結水跟蒸汽的密度差,通過凝結水液位的變化,使空心浮球的表面貼合閥座來開啟或關閉閥門,來達到阻氣排水的目的。適用于不希望積液的工況上面,如造紙、印染等行業,安裝于化工單位的低、中壓換熱設備。在冷凝水輕或者重的負荷下工作都可以,排水量持續而且高,來保證熱傳遞,是帶自動溫度控制排水裝置的較好選擇。當設備剛剛啟動時,疏水閥是涼的,感溫元件收縮,上端閥口開,連續排出初始的空氣實現啟動。當冷凝水進入疏水閥的時候,空氣從上端的閥口排出,浮球隨冷凝水的液位上升,冷凝水從下端閥口排出。當熱凝水跟蒸汽進入疏水閥的時候,感溫元件受熱從而膨脹,會帶動閥片關閉上端閥口,浮球隨凝結水液位調節下端閥口排出熱凝水。當凝結水停止進入疏水閥的時候,浮球隨液位的下降關閉下端的閥口,由于下端閥口總是在凝結水液位以下,進而形成水封無蒸汽泄漏。
1、能拓飽和凝結水,回執設備內不含有水會先積聚,從而獲得理想的加熱效率。
2、蒸汽壓力變化時不受影響,能連續工作性能穩定。
3、漏汽變幻較小,采用研磨工藝浮球精度高,密封性能好。
4、自動排空氣性能好。
5、使用長,浮球的整個球面都可以用來做密封面所以無集中磨損。
DN15-DN50 螺紋 | BSP或NPT |
DN15-DN150 法蘭 | PN16/PN40 ANSI 150 |
零件 | 材料 |
閥體、閥蓋 | A216 WCB |
閥蓋螺栓 | A193 B7 |
閥蓋墊片 | 石墨+SS304/SS316 |
閥座 | A276 430 |
浮球和過濾網 | A240 304 |
排空氣裝置 | A240 304 |
注:疏水閥材質、表面漆可按照客戶需求或?qū)嶋H操作環境而定 |
設計標準 | ISO6552;GB/T22654 |
連接長度 | EN26554;GB/T12250 |
試驗與檢驗 | EN26948;GB/T12251 |

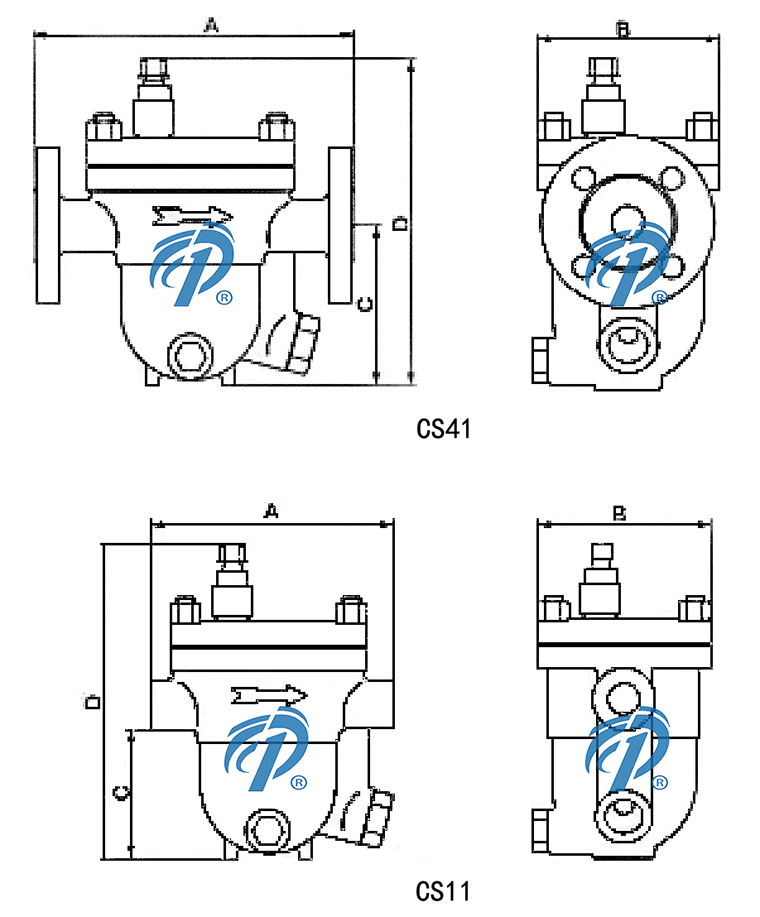

CS11內螺紋疏水閥尺寸表
Size | A | B | C | D |
DN15 | 155 | 105 | 97 | 195 |
DN20 | 155 | 105 | 103 | 200 |
DN25 | 155 | 115 | 105 | 210 |
DN32 | 160 | 120 | 116 | 220 |
DN40 | 160 | 120 | 116 | 220 |
DN50 | 160 | 120 | 123 | 235 |
CS41浮球式疏水閥尺寸表
Size | A | B | C | D |
DN15 | 195 | 125 | 97 | 195 |
DN20 | 195 | 130 | 103 | 200 |
DN25 | 270 | 172 | 130 | 240 |
DN32 | 270 | 172 | 130 | 240 |
DN40 | 280 | 172 | 140 | 250 |
DN50 | 290 | 172 | 140 | 250 |
DN65 | 340 | 210 | 175 | 300 |
DN80 | 340 | 220 | 190 | 325 |
DN100 | 430 | 260 | 225 | 410 |
DN125 | 430 | 280 | 260 | 420 |
DN150 | 480 | 302 | 311 | 506 |
癥狀 | 原因 | 診斷 | 處理 |
不排凝結水 | 浮球浮不起來 | 工作壓差>閥座設計壓力 | 核對銘牌參數 |
浮球內是否進水 | 更換浮球 | ||
是否排氣組件發生故障引起氣堵 | 更換排氣組件 | ||

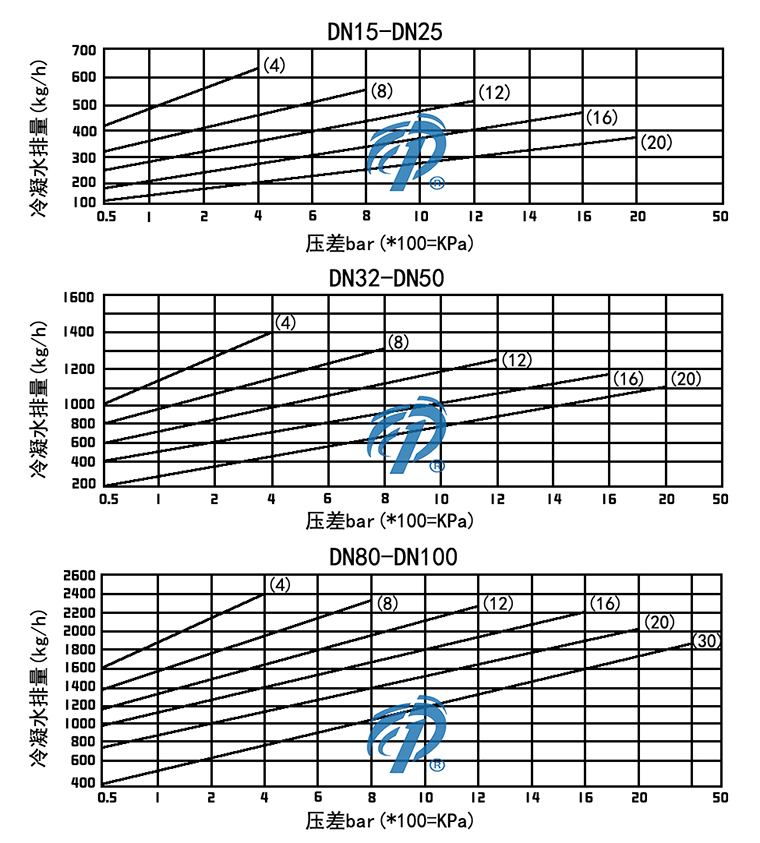

排量偏小 | 浮球浮起,但流量不足 | 工作壓差過低 | 核對流量圖 |
過濾網雜質堵塞 | 清除 | ||
進出口管路堵塞 | 清除 | ||
連續排放蒸汽 | 浮球不能貼緊閥座孔 | 安裝方式錯誤 | 確認安裝方式 |
閥座孔變形,堵塞 | 清除或更換閥座 | ||
浮球變形,表面太臟形成一層覆膜 | 更換浮球 | ||
閥腔底部堆積雜質 | 清除 | ||
泄漏蒸汽 | 主閥瓣以外的其他部位泄漏 | 安裝方向是否正確 | 水平安裝 |
排氣組件有雜質 | 清除 | ||
閥體破損 | 更換閥體 | ||
墊片泄漏 | 更換墊片或緊固 | ||
浮球破損 | 由水錘造成 | 工作壓力波動 | 檢查操作工況 |
管道工藝存在問題 | 檢查配管情況 |

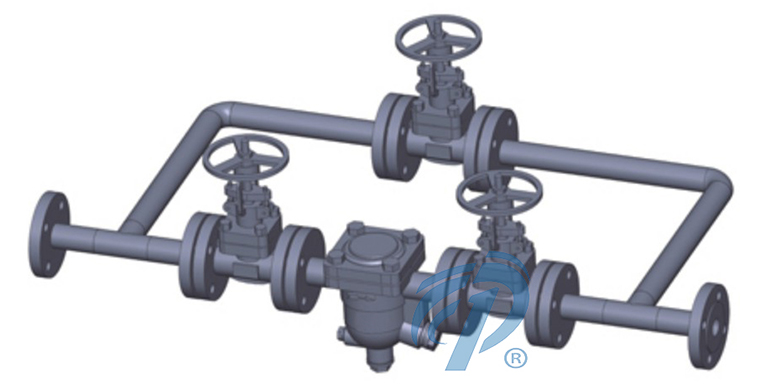

1、設計時,請預留旁通,并于閥前,閥后再安裝閥門便于日后不停車維護。
2、安裝時,疏水閥四周空間請預留100mm左右,以及閥蓋和正上方的障礙物,便于后面維護。
3、使用時,請?jiān)诠艿来祾咔耙A(yù)先隔斷疏水閥。
4、故障時,疏水閥漏氣或者不排液現象,請聯系我司售后服務,以便及時排疑解難。
獲取CS11-內螺紋浮球式蒸汽疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
CS11-內螺紋浮球式蒸汽疏水閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
