ZFQ-1不銹鋼法蘭呼吸閥

ZFQ-1不銹鋼法蘭呼吸閥
  • <產品信息>
  • 產品型號:ZFQ-1
  • 產品口徑:DN25-DN400
  • 壓力等級:1.6MPa-2.5MPa
  • 產品材質:不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供不銹鋼法蘭呼吸閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    ZFQ-1不銹鋼法蘭呼吸閥介紹

    ZFQ-1不銹鋼法蘭呼吸閥適用于儲存內點低于28℃的甲類油品和閃點低于60℃的乙類油品,如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用,它在零下35℃至60℃的溫度環境中正常工作。全天候防爆型殼體采用不銹鋼、鑄鋼、較好地耐腐蝕;呼吸閥的阻火層采用不銹鋼材料,阻火性能好,較好地耐腐蝕;它的結構較為簡單,比較易檢修,維修起來也方便些。

    ZFQ-1不銹鋼法蘭呼吸閥閥盤操作壓力

    等級 操作壓力
    A級 +355Pa (36毫米水柱) -295Pa (30毫米水柱)
    B級 +980Pa (100毫米水柱) -295Pa (30毫米水柱)
    C級 +1765Pa(180毫米水柱) -295Pa (30毫米水柱)
    D級 按用戶要求(其他壓力等級)

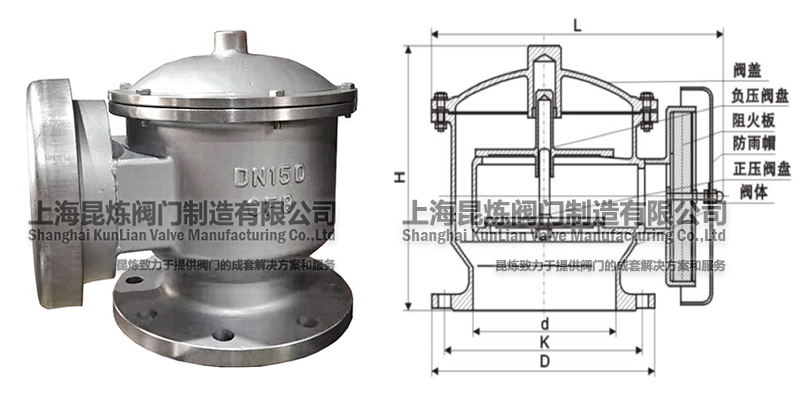

    ZFQ-1不銹鋼法蘭呼吸閥結構圖

    ZFQ-1不銹鋼法蘭呼吸閥結構圖

    ZFQ-1不銹鋼法蘭呼吸閥主要尺寸(1.0Mpa)

    公稱通徑DN(mm) 安裝尺寸
    L H D K n-Φ
    25 200 165 Φ115 Φ85 Φ4-14
    32 230 185 Φ140 Φ100 Φ4-18
    40 230 190 Φ150 Φ110 Φ4-18
    50 255 210 Φ165 Φ125 Φ4-18
    65 270 220 Φ185 Φ145 Φ4-18
    80 320 240 Φ200 Φ160 Φ8-18
    100 330 270 Φ220 Φ180 Φ8-18
    150 400 330 Φ285 Φ240 Φ8-22
    200 460 370 Φ340 Φ295 Φ8-22
    250 540 410 Φ395 Φ350 Φ12-22
    300 620 470 Φ445 Φ400 Φ12-23

    ZFQ-1不銹鋼法蘭呼吸閥維護與保養

    為了使ZFQ-1不銹鋼法蘭呼吸閥的性能達到安全使用的目的,不銹鋼法蘭呼吸閥應定期進行檢查和保養:

    1、檢查壓力閥盤和真空閥盤動作是否靈活,導桿及閥封環接觸中有無損傷。

    2、重新安裝壓力盤和真空盤時應使接觸面嚴密,導桿升降靈活。

    3、啟用新的呼吸閥時須清理閥盤間的防震物,該閥要垂直安裝。

    ZFQ-1不銹鋼法蘭呼吸閥安裝

    1、不銹鋼法蘭呼吸閥應安裝在儲罐氣源的頂部,以減少物料蒸發損耗和以便順利地提供通向呼吸閥的通道。通常對于立式罐,呼吸閥應盡量安裝在罐頂中間頂板范圍內,對于罐頂需要設置隔熱層的儲罐、可安裝在梯子的平臺附近;

    2、當現場需要安裝兩個呼吸閥時,它們應該與罐頂中心對稱布置;

    3、若不銹鋼法蘭呼吸閥用在氮封罐上的時候,則氮氣供氣管的接管位置應該離裝呼吸閥的接口位置較遠,并且由罐頂部插入儲罐內部約200mm左右,這樣氮氣進入罐后不會直接排出去,以此來達到氮封的目的。

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,不銹鋼法蘭呼吸閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • ZFQ-1-不銹鋼法蘭呼吸閥訂貨注意事項

    獲取ZFQ-1-不銹鋼法蘭呼吸閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    ZFQ-1-不銹鋼法蘭呼吸閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
