SD341X、SD343H法蘭伸縮蝶閥

SD341X、SD343H法蘭伸縮蝶閥
  • <產品信息>
  • 產品型號:SD341X、SD343H
  • 產品口徑:DN50-1000
  • 壓力等級:0.6-1.6Mpa
  • 產品材質:球鐵、鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供法蘭伸縮蝶閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    SD341X、SD343H法蘭伸縮蝶閥介紹

    SD341X、SD343H法蘭伸縮蝶閥是處理管道因溫度變化、裝配誤差等原因引起的軸向偏差問題,而設計的一種帶有伸縮節的閥門。其結構在管道上可實現自由伸縮。法蘭伸縮蝶閥根據密封性,包括軟密封法蘭伸縮蝶閥、硬密封法蘭伸縮蝶閥以及其他結構型式的蝶閥。其密封結構與三偏心硬密封或雙偏心軟密封相似,區別在于外形上多了一個可以調整長度的伸縮管。這種閥門適用于多種工況,其結構長度可在一定范圍內軸向伸縮,也能在一定角度范圍內彌補管道對接時可能出現的偏移,解決由于安裝誤差而導致的問題,也可以補償管道因熱脹冷縮而產生的泄漏或損壞。

    法蘭伸縮蝶閥特點包括

    1、結構設計靈活,輕巧省力,啟閉較快。

    2、能夠補償管道因溫度變化引起的熱脹冷縮,方便閥門的安裝和更換。

    3、密封部件可調節和更換,密封性能可靠。

    4、結構重量輕,成本低,適用行業范圍廣,可使用時間長。

    5、結構長度可自由調節,有助于分散管道因熱脹冷縮而引起的應力集中,防止泄漏或管道損壞。

    6、該蝶閥既解決了管道安裝和自身應力問題,還可用于控制流體流量,具有多功能性。

    法蘭伸縮蝶閥技術參數

    型號 SD341X-6 SD341X-6Q SD341X-10/16 SD341X-10/16Q
    工作壓力(MPa) 0.6 1.0/1.6
    適用溫度(℃) ≤120 根據所選膠種而定 ≤120
    適用介質 水、污水、油品、空氣等 根據所選膠種而定 水、污水、油品、空氣等
    材料 閥體 灰鑄鐵 灰鑄鐵 球墨鑄鐵
    蝶板 球墨鑄鐵(表面處理) 球墨鑄鐵、不銹鋼 球墨鑄鐵
    閥桿 2Cr13 不銹鋼、碳素鋼 不銹鋼

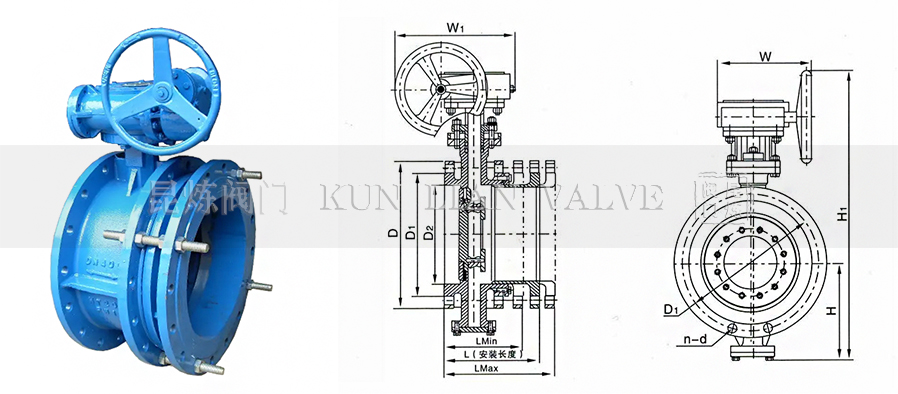

    法蘭伸縮蝶閥結構圖- 上海昆煉閥門制造有限公司

    法蘭伸縮蝶閥尺寸

    公稱通徑 外形尺寸(參考值) 法蘭尺寸和螺栓孔尺寸(標準值)
    H H1 Lmax Lmin L A B 0.6MPa 1.0MPa 1.6MPa
    毫米 英寸 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
    50 2 80 440 164 138 151 250 255 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
    65 2 1/2 95 445 190 154 172 250 255 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
    80 3 98 476 195 163 177 250 255 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
    100 4 114 504 227 184 206 250 255 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
    125 5 128 550 254 201 215 250 255 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
    150 6 139 652 240 195 225 300 315 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
    200 8 174 732 265 215 245 300 315 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
    250 10 215 823 295 235 265 300 315 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
    300 12 245 877 308 254 282 300 315 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
    350 14 270 932 325 271 300 300 315 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
    400 16 305 1047 345 283 314 300 315 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
    450 18 325 1092 370 314 340 575 615 595 550 518 16-22 615 565 530

    法蘭伸縮蝶閥應用

    法蘭伸縮蝶閥是用于控制管道系統通斷和流量的組件,具有自動補償管道熱脹冷縮、方便安裝和維護的功能。其適用溫度在350℃以下,廣泛用于礦業、能源、水處理、農業、環境科學等領域的給排水系統。法蘭伸縮蝶閥的蝶板通常安裝在管道的直徑方向,用于調節流量和切斷流體,通常作水平安裝。

    法蘭伸縮蝶閥安裝指南

    1、安裝前,請確保法蘭伸縮蝶閥平放,避免碰撞。

    2、蝶閥在出廠時通常處于最小長度狀態,安裝時應將其拉伸至設計長度。

    3、管道可安裝長度大于伸縮蝶閥的安裝長度時,請調整管道間距,切勿強行拉伸蝶閥伸縮節,以免損壞。

    4、如果伸縮蝶閥不需要進行溫度補償,僅用于方便安裝和維護,可以使用通蝶栓進行限位,以防止伸縮管被拉出,從而損壞蝶閥和管道設施。螺栓的直徑應根據法蘭螺栓的直徑、承受的試驗壓力以及管道拉力進行計算。在運行期間,限位螺栓嚴禁拆卸。

    5、在現場施工中,切勿隨意拆卸或解體伸縮蝶閥。

    6、由于伸縮蝶閥的加工精度較高,配合較緊密,請在現場避免不必要的拉伸和壓縮。在管道安裝時,要求伸縮閥的兩端與管道同心,管道上的兩個法蘭面應平行。

    7、法蘭固定螺栓應對稱緊固,請勿單邊過分緊固。

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,法蘭伸縮蝶閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • SD341X、SD343H-法蘭伸縮蝶閥訂貨注意事項

    獲取SD341X、SD343H-法蘭伸縮蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    SD341X、SD343H-法蘭伸縮蝶閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:SD341X、SD343H-法蘭伸縮蝶閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
昆煉閥門商標 上海昆煉閥門制造有限公司
SHANGHAI KUNLIAN VALVE MANUFACTURING CO., LTD
