J45H/W/Y直流式截止閥內置閥桿與入口通道呈一定夾角,其閥座密封面與進出口通道也有一定夾角。直流式截止閥使流體在流通閥內時保持原流動方向,具有較小的流阻特性。廣泛用于石化、冶金、化工、電站、水力等行業。該閥不會改變流體流動方向,是流阻較小的截止閥。Y型截止閥的流道與主通道成斜線狀,相對于常規截止閥,其對流動狀態的破壞程度更小,從而降低了通過閥門時的壓力損失。
直流式截止閥特點
直流式截止閥又稱Y型截止閥,是一種應用廣泛的閥門類型。其受歡迎程度源于以下幾個方面:① 啟閉時密封面之間的摩擦作用小。② 具有較高的耐用性。③ 開啟高度相對較小。④ 制造工藝相對簡單。⑤ 易于維修。⑥ 不僅適用于中低壓管道,也可在高壓管道中使用。
直流式截止閥技術參數
型號 | 公稱壓力MPa | 1.6 | |
J45H-16 | 試驗壓力MPa | 殼體 | 2.4 |
密封 | 1.6 | ||
工作溫度 | -30~180℃ | ||
使用介質 | 水 |
直流式截止閥零件材料
型號 | 閥桿、閥蓋 | 灰鑄鐵 | 灰鑄銅 |
J45H-16 | 閥桿、閥瓣 | 碳鋼 | |
閥桿螺母 | 銅 | ||
填料 | 石墨石棉盤根 |

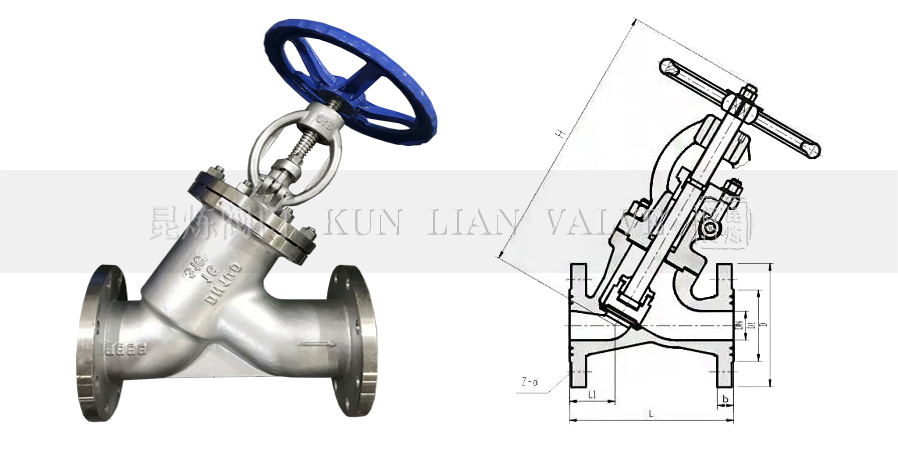

直流式截止閥外形尺寸
(法蘭尺寸按 JB78 PN1.6MPa規定)
口徑 DN(mm) |
尺寸 | ||||
L | D | H | H1 | D0 | |
20 | 150 | 105 | 195 | 215 | 90 |
25 | 160 | 115 | 265 | 290 | 100 |
32 | 180 | 135 | 290 | 320 | 120 |
40 | 200 | 145 | 315 | 355 | 140 |
50 | 230 | 160 | 325 | 365 | 160 |
65 | 290 | 180 | 350 | 385 | 180 |
80 | 310 | 195 | 445 | 510 | 220 |
100 | 350 | 215 | 460 | 540 | 240 |
125 | 400 | 245 | 530 | 615 | 280 |
150 | 480 | 280 | 600 | 685 | 320 |
200 | 600 | 335 | - | - | - |
直流式截止閥應用
直流式截止閥結構簡單,制造和維修相對便利。其動作行程短,啟閉時間短。密封性能良好,密封面之間的摩擦力小,使用壽命較長。截止閥閥體結構主要有直通式、直流式和直角式。直通式結構較為常見,但阻力較大。直流式閥體流體阻力比直通式的小,常用于含有固體顆;蛘扯容^大的介質。其可采用鍛造的閥體,適用于通徑較小、承受較高壓力的管道上。
獲取J45H/W/Y-直流式截止閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
J45H/W/Y-直流式截止閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
