刀型閘閥執行機構如何選擇

更新時間:2023-7-7 信息來源:刀型閘閥執行機構如何選擇

刀型閘閥是一款經濟型產品,相同規格、材質的情況下其比球閥、截止閥在成本上便宜些,常用的執行機構有這幾種:手輪,鏈輪,傘齒輪,氣動,電動,電液動跟液動執行機構。

手動刀型閘閥- 上海昆煉閥門制造有限公司

1、手輪:適用于可人工操作的工況,簡單方便。適用于DN50-DN600口徑內的刀型閘閥。

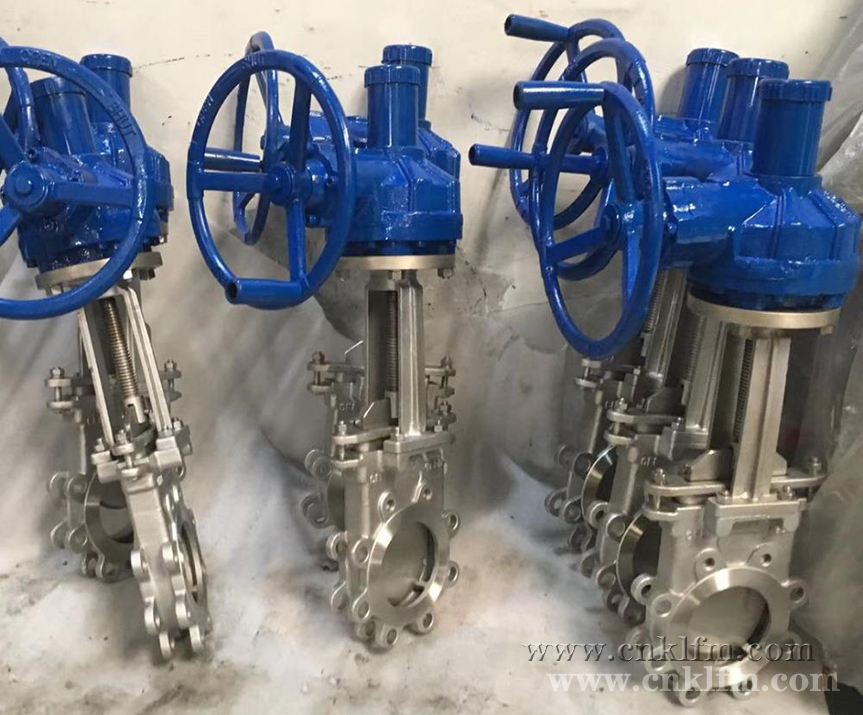

傘齒輪刀型閘閥- 上海昆煉閥門制造有限公司

2、傘齒輪:適用于可人工操作的工況,操作方便,個人也可完成刀型閘閥開關。適用于DN50-DN2400口徑內的刀型閘閥。

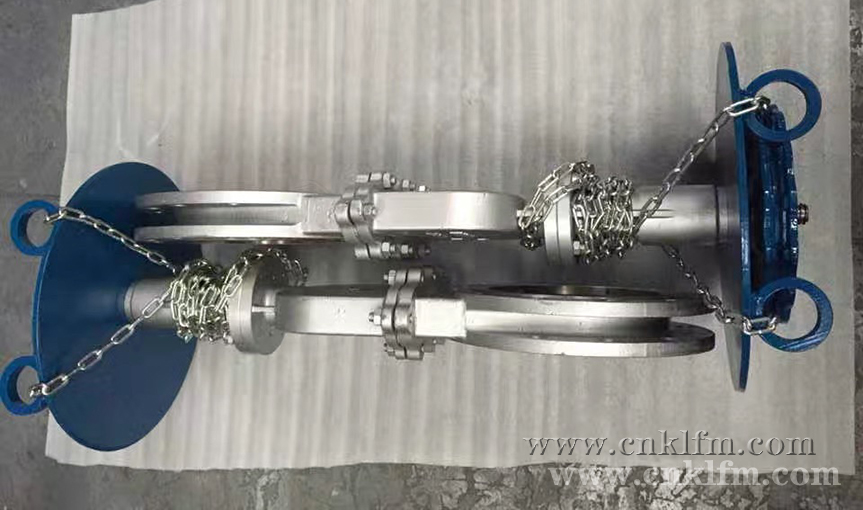

鏈輪式刀型閘閥- 上海昆煉閥門制造有限公司

3、鏈輪:刀型閘閥配套鏈輪通常安裝于高空管道上使用,鏈條操作時應該使鏈條與鏈輪保持平行,切勿90度拉扯。 (以上手輪、傘齒輪跟鏈輪三種開關時間由個人操作速度決定。)

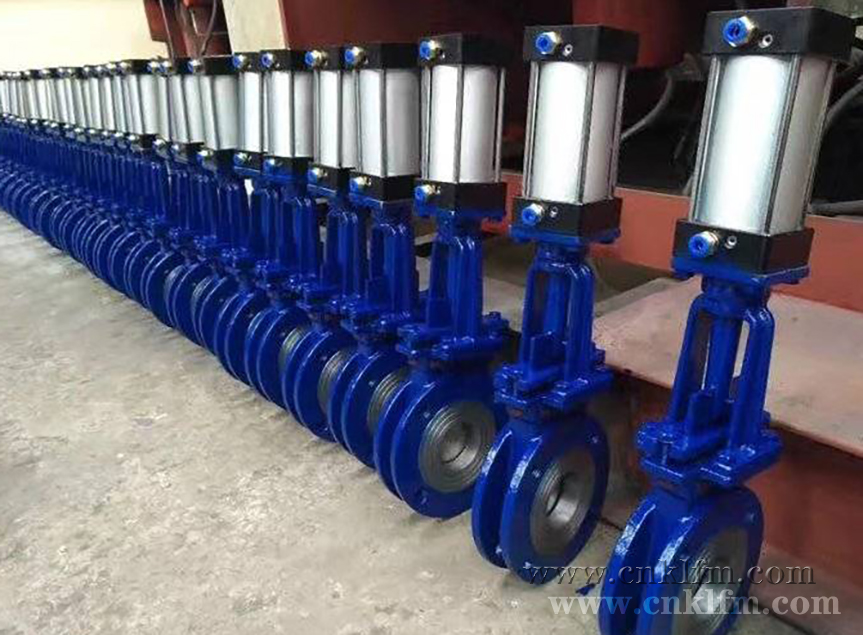

氣動刀型閘閥- 上海昆煉閥門制造有限公司

4、氣動:刀型閘閥所配的氣動執行器多為直行程雙作用(單作用需訂制),一般用于要求快速切斷或開關頻繁的場合?筛鶕F場特殊工況要求,配以手輪;當氣源出現故障時,可以通過手輪控制閥門的開啟或關閉。

根據現場需求還可以配套氣動附件實現遠程自動化控制,附件包括:電磁閥(電壓24V或220V可選),空氣過濾減壓閥,限位開關(磁性開關,接近開關或行程開關)等;如有防爆要求,需提出。

(配氣動執行器,現場必須提供充足的氣源,氣源壓力一般建議:0.4-0.8Mpa。)

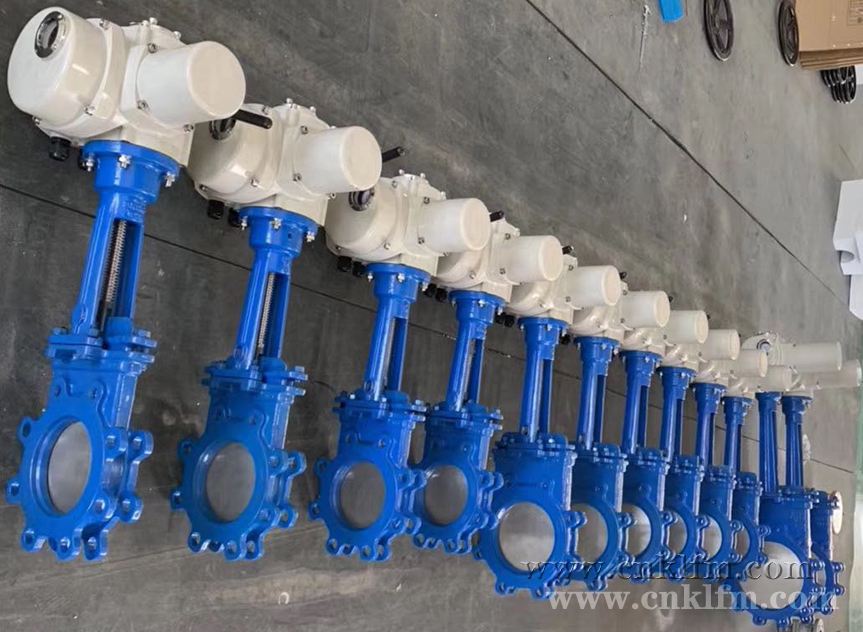

電動刀型閘閥- 上海昆煉閥門制造有限公司

5、電動:電動裝置均采用多回轉執行機構,電壓常規為380V(扭距300N.M內220V電壓可訂制)。電動裝置配有手輪,萬一供電間斷,可以通過手輪操作刀型閘閥,有效控制介質,防止事故發生。

電動執行器一般分以下幾種(可根據要求選配)

(A)普通開關型、防爆開關型:現場需配有控制箱與之連接,進行控制刀型閘閥;或通過控制箱接入DCS總控系統,實現遠程控制。

(B)智能開關型、智能調節型、智能防爆型,智能防爆調節型:可直接接入DCS總控系統,實現就地或遠程控制。

(電動執行器不建議使用于開關頻繁的工況場合,會影響閥門整體的使用壽命。)

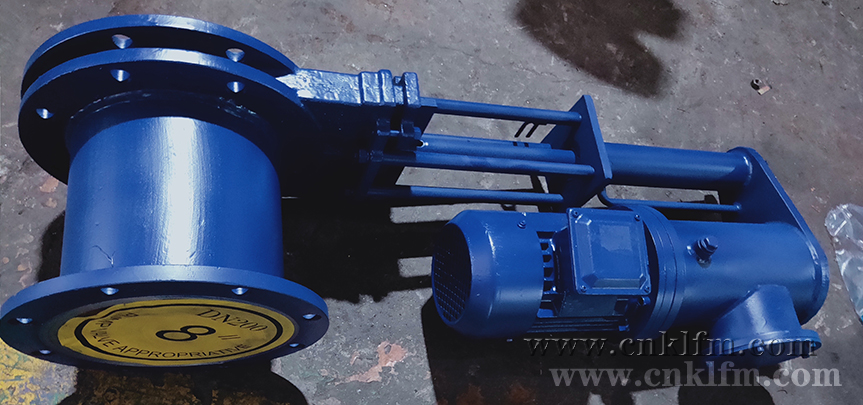

電液動刀型閘閥- 上海昆煉閥門制造有限公司

6、電液動:刀型閘閥配套電控液動裝置,通過往復推位控制閥門的開關?蓪崿F遠距離,高空及危險地點程序控制。電壓常規為:380V(660V可訂制)。如有防爆要求,須提出。

7、液動:刀型閘閥配套液動裝置,通過往復推位控制閥門的開關,F場須有液壓站與閥門上液壓缸連接進而控制閥門。

(以上電液動跟液動兩種可適用于開關次數較多的使用工況。)
