當前位置:首頁 > 閥門種類 > 電動閥門 > 電動球閥 > 電動V型調節球閥

QV941F、QV971F電動V型調節球閥

QV941F、QV971F電動V型調節球閥
  • <產品信息>
  • 產品型號:QV941F、QV971F
  • 產品口徑:DN25-DN400
  • 壓力等級:1.6-6.4MPa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供電動V型調節球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    QV941F、QV971F電動V型調節球閥介紹

    QV941F、QV971F電動V型調節球閥閥體采用金屬,或金屬與聚四氟乙烯密封配合的旋轉球閥,它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥,又可作關斷切斷閥。當電動V型球閥關閉時,V形切口與閥座產生楔形剪切作用,既具有自潔功能又可防球芯與閥座之間因污物產生的卡死現象,適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。應用于石油、化工、電力、冶金、鋼鐵、造紙、食品、紡織、輕工等行業。

    QV941F、QV971F電動V型調節球閥產品特點

    1、具有彈性負荷壓力密封座閥座與球芯的緊密接觸。

    2、具有整體式的閥體結構,不存在產生潛在泄漏的可能。

    3、具有等百分比特性,有很寬的控制范圍和穩定的控制過程,可用應于多種工藝流程中。

    4、閥桿和球芯采用漸開線花鍵連接,當齒廓受載時,齒上有徑向力能起自動定心作用,且各齒受力均勻使之強度高、使用長。

    QV941F、QV971F電動V型調節球閥主要技術參數

    公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    公稱壓力 PN1.6、2.5、4.0、6.4MPa
    強度試驗 2.4~9.6MPa
    密封試驗 1.76~7.0MPa
    流量特性 近似等百分比、直線特性
    閥板轉角(度) 0°~至90°(可調)
    允許泄漏量等級 軟密封:泄露無
    硬密封:≤額定Cv×0.001%
    軟密封:VI微氣泡級,金屬密封:≤額定CV×0.065%
    動作時間(S/90度) 8.5~30 36~60
    可調節比 250:1 300:1
    基本誤差 全行程的≤±2%
    回差 全行程的≤±2%
    死區 全行程的≤0.8%
    控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)

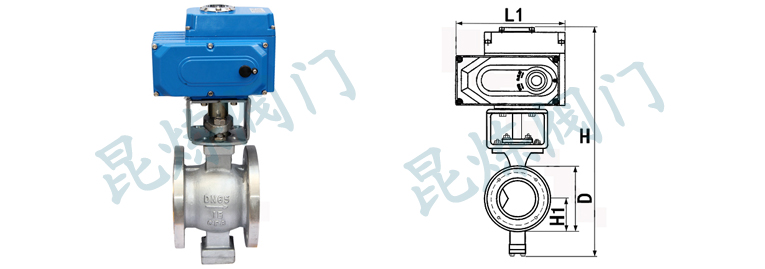

    QV941F、QV971F電動V型調節球閥結構圖

    QV941F QV971F電動V型調節球閥結構圖- 上海昆煉閥門制造有限公司

    QV941F、QV971F電動V型調節球閥外形尺寸

    公稱通徑DN L對夾 D對夾 L法蘭 D法蘭 L1 H H1
    壓力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5
    25 50 64 102 110 155 390 60
    40 65 82 114 145 208 405 75
    50 75 100 124 160 208 430 95
    65 85 120 145 180 208 460 105
    80 100 131 165 195 256 520 120
    100 115 158 194 215 256 530 140
    125 135 180 213 245 256 570 165
    150 160 216 229 280 288 600 185
    200 200 268 243 335 288 680 205
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,電動V型調節球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • QV941F、QV971F-電動V型調節球閥訂貨注意事項

    獲取QV941F、QV971F-電動V型調節球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    QV941F、QV971F-電動V型調節球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:QV941F、QV971F-電動V型調節球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
