Q971F電動對夾球閥

Q971F電動對夾球閥
  • <產品信息>
  • 產品型號:Q971F
  • 產品口徑:DN15-DN200
  • 壓力等級:1.6-2.5Mpa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供電動對夾球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Q971F電動對夾球閥介紹

    Q971F電動對夾球閥是短法蘭距球閥。球芯通道形狀有V形及O形,流體阻力小,是閥類中流體阻力小的一種。電動薄型球閥具有結構緊湊、體積小、重量輕、安裝方便等特點,可應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

    Q971F電動對夾球閥產品特點

    1、電動對夾球閥不帶管接頭的整體式閥體,因此不受管道或螺栓壓力影響,并且由于閥體無管接頭,故耐壓殼體不會受壓力“突變”的影響。

    2、電動對夾球閥流體阻力小,其阻力系數與同長度的管段相等。

    3、電動對夾球閥閥體較一般法蘭球閥短,適用于工廠同一管路閥門數量多的場合。

    Q971F電動對夾球閥選項參數

    電動執行器選配:KLD系列、KLQ系列

    作用形式:普通開關型、調節型(4~20mA)

    環境溫度:-30℃~+70℃

    電源電壓:AC220V、AC380V、DC24等

    防護等級:IP67、IP68可選

    功能選項(可選)

    防爆型:防爆等級:dⅡBT3/T4

    信號反饋:有源信號、S無源信號

    帶加熱器:可在潮濕環境中干燥執行器內元件(可選)

    手動功能:電動執行器帶有手動開閥、關閥功能

    調節型:輸入4~20mA信號,實現閥門調節功能

    備注:電動執行器參數請另參考所選配的電動執行器資料

    Q971F電動對夾球閥技術參數

    公稱通徑 DN15~200mm
    公稱壓力 PN1.6、2.5MPa
    閥軸材質 不銹鋼
    閥體材質 碳鋼、304/316/316L不銹鋼
    球體材質 304/316/316L不銹鋼
    閥座密封 PTFE、PPL、金屬密封
    溫 度 PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
    適用介質 水、石油、粘性流體、漿料、氧化性介質等
    特 點 結構緊湊、體積小、重量輕、安裝方便

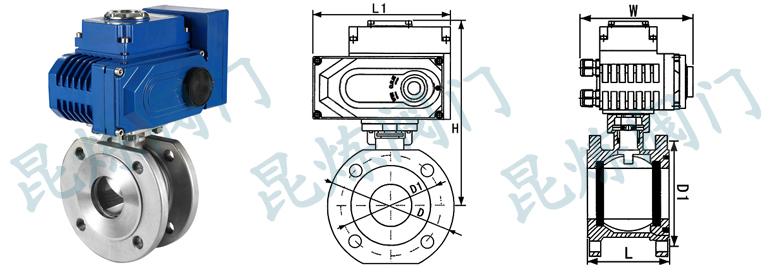

    Q971F電動對夾球閥結構圖

    Q971F電動對夾球閥結構圖- 上海昆煉閥門制造有限公司

    Q971F電動對夾球閥外形尺寸

    公稱通徑DN L L1 W H D D1 額定功率 額定電流
    壓力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5
    15 32 119 110 218 95 65 15W 0.1A
    20 38 119 110 223 105 75 15W 0.1A
    25 45 161 132 230 115 86 15W 0.2A
    32 55 161 132 236 136 100 15W 0.2A
    40 62 195 165 243 146 110 25W 0.5A
    50 72 195 165 250 160 125 25W 0.5A
    65 95 195 165 260 180 145 25W 0.5A
    80 120 256 211 278 195 160 50W 0.8A
    100 145 256 211 338 215 180 90W 1.0A
    125 200 256 211 352 245 210 90W 1.0A
    150 225 288 235 382 280 240 120W 1.2A
    200 230 288 235 390 335 295 150W 1.2A
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,電動對夾球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Q971F-電動對夾球閥訂貨注意事項

    獲取Q971F-電動對夾球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Q971F-電動對夾球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:Q971F-電動對夾球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
