Q984F、Q985F電動衛生級三通球閥

Q984F、Q985F電動衛生級三通球閥
  • <產品信息>
  • 產品型號:Q984F、Q985F
  • 產品口徑:15-102mm
  • 壓力等級:1.0MPa
  • 產品材質:不銹鋼304、316、316L
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供電動衛生級三通球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Q984F、Q985F電動衛生級三通球閥介紹

    Q984F、Q985F電動衛生級三通球閥可為L形和T形,L形(Q984F)三通球閥用于介質流向的切換,能使相互垂直的兩個通道連接;T形(Q985F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。閥體采用不銹鋼而成,兩端為卡箍連接方便拆卸、清洗、維修。應用于啤酒工程、食品工程、化學工程、生物工程和水處理工程等領域管路系統中對介質流向進行切換以及對介質的分流或混合流體。

    Q984F、Q985F電動衛生級三通球閥技術參數

    KLD系列電動執行器技術參數 Q984/5F電動衛生級三通球閥閥體參數
    電源 AC110、220、380V/DC24、220V 公稱通徑 15~102mm
    輸出力矩 50N·M~2000N·M 公稱壓力 PN1.0MPa
    任選功能 開關型、觸點型、開度信號、智能型 閥軸材質 不銹鋼
    動作范圍 0~90°±5° 閥體材質 304/316/316L不銹鋼
    動作時間 15秒/30秒/60秒 球體材質 304/316/316L不銹鋼
    環境溫度 -30°~60° 閥座密封 PTFE
    手動操作 附帶手柄操作 溫度 PTFE≤180℃
    限位 電氣、機械二重限位 結構型式 快裝式、焊接式、螺紋式
    防護等級 IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) 適用介質 酒、生物工程、食品、飲料、乳品等
    輸入信號 0-10,1-5VDC/4-20mA(智能型) 特點 密封好、使用長

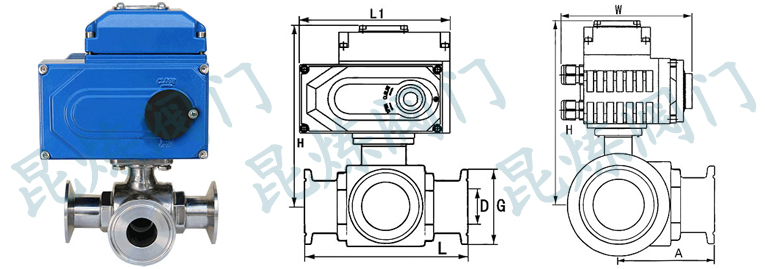

    Q984F、Q985F電動衛生級三通球閥結構圖

    Q984F/Q985F電動衛生級三通球閥結構圖- 上海昆煉閥門制造有限公司

    Q984F、Q985F電動衛生級三通球閥外形尺寸

    通徑Ø G L1 L W H D A
    15 34 119 100 110 115 12.7 44
    19 50.5 119 105 110 115 16.1 47
    25 50.5 119 128 119 147 22.4 64
    32 50.5 155 135 132 150 28.8 65
    38 50.5 155 155 132 152 35.1 70
    51 64 155 180 132 172 47.8 85
    63 77.5 208 190 165 192 59.5 95
    76 91 208 210 165 197 70 105
    89 106 256 220 211 224 85 110
    102 119 256 240 211 232 97 119

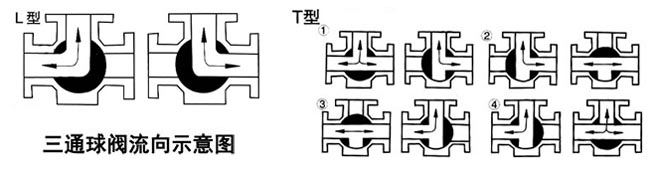

    Q984F、Q985F電動衛生級三通球閥流向示意圖

    Q984F、Q985F電動衛生級三通球閥流向示意圖- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,電動衛生級三通球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Q984F、Q985F-電動衛生級三通球閥訂貨注意事項

    獲取Q984F、Q985F-電動衛生級三通球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Q984F、Q985F-電動衛生級三通球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
