Q941M/PPL/H電動一體式高溫球閥閥體設計一體式結構。閥桿采用倒裝雙密封;閥桿處密封填料、調整墊,采用耐溫、耐磨,耐壓、耐腐蝕、自潤滑性能良好材料。電動一體式高溫球閥可替代閘閥、排污閥、柱塞閥、截止閥使用,便于原管道閥門的更換安裝。多種結構長度的電動一體式高溫球閥,可符合用戶的需求。
1、采用材料的密封圈材料,具有耐溫,耐高壓,耐磨之性能。
2、閥體內通道平整光滑,輸送粘性流體,漿液以及固體顆粒等介質。
3、適用工作溫度350度左右,是導熱油用閥門,應用于石油、化工、電力、食品等行業。
1、請接對電源相序,以免閥門或執行器損壞。
2、通電時禁止手動操作。
3、戶外使用時給電動執行器外加防護蓋子,防止老化。
4、開蓋后應擰緊密螺絲,防止進水或灰塵進入電動執行器內部。
5、請不要安裝在易爆氣體周圍,如需防爆訂貨時請說明。
6、輸入電壓和配線接點是否正確。
7、禁止超負荷使用電動執行器。
公稱通徑 | DN15~200mm |
公稱壓力 | PN1.6、2.5MPa |
閥軸材質 | 碳鋼、不銹鋼 |
閥體材質 | 碳鋼、304/316/316L不銹鋼 |
球體材質 | 304/316/316L不銹鋼 |
閥座密封 | 石墨(M)、對蒞聚苯(PPL) 、金屬密封(H) |
溫 度 | M≤300℃、PPL≤350℃、H≤450℃ |
適用介質 | 水、石油、導熱油、蒸汽、高溫氣體等 |
特 點 | 耐高溫、一體化結構、阻力小、多種長度 |

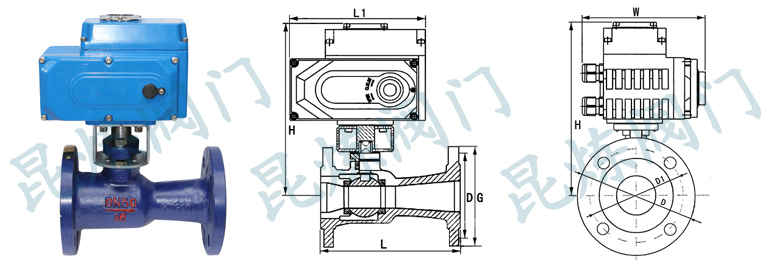

公稱通徑DN | L | L1 | W | H | D | D1 | 額定功率 | 額定電流 |
壓力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
15 | 130 | 119 | 110 | 256 | 95 | 65 | 15W | 0.2A |
20 | 150 | 155 | 132 | 260 | 105 | 75 | 15W | 0.2A |
25 | 160 | 155 | 132 | 266 | 115 | 86 | 15W | 0.2A |
32 | 180 | 155 | 132 | 270 | 136 | 100 | 15W | 0.2A |
40 | 200 | 208 | 165 | 312 | 146 | 110 | 25W | 0.5A |
50 | 230 | 208 | 165 | 325 | 160 | 125 | 25W | 0.5A |
65 | 290 | 208 | 165 | 336 | 180 | 145 | 25W | 0.5A |
80 | 310 | 256 | 211 | 365 | 195 | 160 | 50W | 0.8A |
100 | 350 | 256 | 211 | 400 | 215/230 | 180/190 | 90W | 1.0A |
125 | 400 | 256 | 211 | 420 | 245/270 | 210/220 | 90W | 1.0A |
150 | 480 | 288 | 235 | 440 | 280/300 | 240/250 | 120W | 1.2A |
200 | 600 | 288 | 235 | 470 | 335/360 | 295/310 | 150W | 1.2A |
獲取Q941M/PPL/H-電動一體式高溫球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
Q941M/PPL/H-電動一體式高溫球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
