Q941F電動襯氟球閥內腔及球體,襯有耐腐蝕、耐老化的聚全氟乙丙。‵46)或PTFE,具有耐腐蝕性和密封性,對酸、堿等強腐蝕性介質均能應用。電動襯氟球閥適用于不同類型工業管道中液體和氣體(包括蒸氣)的輸送,是具有腐蝕性介質的使用場合,如:硫酸、磷酸、強堿等具有強腐蝕性的介質。適用于石油、化工、染化、制酸制堿等行業,是目前防腐閥門設備的選擇之一。
公稱通徑 | DN15~200mm |
公稱壓力 | 1.6-4.0Mpa |
閥軸材質 | WCB,不銹鋼 |
閥體材質 | 球墨鑄鐵、碳鋼、304/316/316L不銹鋼 |
球體材質 | 碳鋼,304/316/316L不銹鋼 |
閥座密封 | FEP(F46),PCTFE(F3),PTFE(F4),PFA,PO |
溫度 | 50℃~180℃ |
適用介質 | 硝酸類、醋酸類、堿類 |
強氧化性介質等 | |
特點 | 耐酸堿,密封性能好、阻力小、動作穩定 |
電源 | AC110、220、380V/DC24、220V |
輸出力矩 | 50N·M~2000N·M |
任選功能 | 開關型、觸點型、開度信號、智能型 |
動作范圍 | 0~90°±5° |
動作時間 | 15秒/30秒/60秒 |
環境溫度 | -30°~60° |
手動操作 | 附帶手柄操作 |
限位 | 電氣、機械二重限位 |
防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
輸入信號 | 0-10,1-5VDC/4-20mA(智能型) |

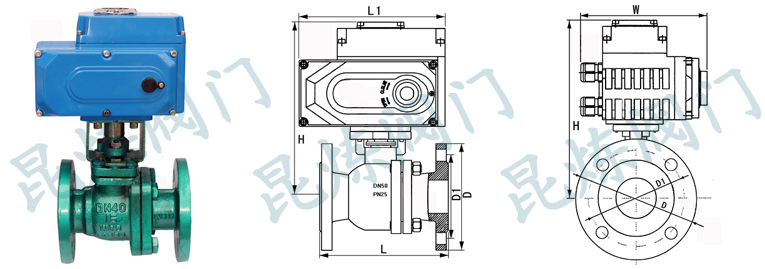

公稱通徑DN | L | L1 | W | H | D | D1 |
15 | 130 | 119 | 110 | 256 | 95 | 65 |
20 | 140 | 119 | 110 | 260 | 105 | 75 |
25 | 150 | 155 | 132 | 266 | 115 | 86 |
32 | 165 | 155 | 132 | 270 | 136 | 100 |
40 | 180 | 208 | 165 | 312 | 146 | 110 |
50 | 200 | 208 | 165 | 325 | 160 | 125 |
65 | 220 | 208 | 165 | 336 | 180 | 145 |
80 | 250 | 256 | 211 | 365 | 195 | 160 |
100 | 280 | 256 | 211 | 400 | 215 | 180 |
125 | 320 | 256 | 211 | 420 | 245 | 210 |
150 | 360 | 288 | 235 | 440 | 280 | 240 |
200 | 400 | 288 | 235 | 470 | 33 | 295 |
獲取Q941F-電動襯氟球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
Q941F-電動襯氟球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
