當前位置:首頁 > 閥門種類 > 電動閥門 > 電動球閥 > 電動三通球閥

Q944F、Q945F電動三通球閥

Q944F、Q945F電動三通球閥
  • <產品信息>
  • 產品型號:Q944F、Q945F
  • 產品口徑:DN15-DN200
  • 壓力等級:1.6-6.4Mpa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供電動三通球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Q944F、Q945F電動三通球閥介紹

    Q944F、Q945F電動三通球閥可為L形和T形,電動L形三通球閥(Q944F)用于介質流向的切換,能使相互垂直的兩個通道連接;電動T形三通球閥(Q945F)用于介質分流、合流及流向切換,T形三通可以使三個通道相互連通或使其中的兩個通道連通。電動三通球閥一般采用兩閥座結構,可根據用戶要求采用四閥座結構。適用于供水、石化、冶金、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

    Q944F、Q945F電動三通法蘭球閥產品特點

    1、結構緊湊、啟閉快、流體阻力小。

    2、密封性能好:利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。

    3、一閥多用:任一通口可用作入口而無泄漏,三通既可制成L型通口,也可制成T型通口。

    4、維修方便:在系統卸壓后,不用拆下整個閥體就可進行檢查和維修。

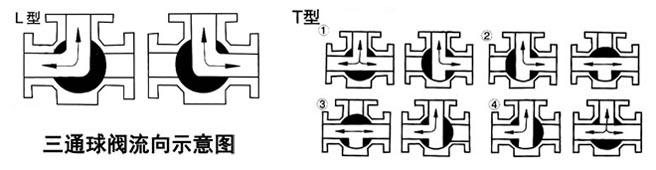

    Q944F、Q945F電動三通球閥流道

    Q945F電動三通球閥流道- 上海昆煉閥門制造有限公司

    Q944F、Q945F電動三通球閥技術參數

    公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
    公稱壓力(MPa) 1.6~6.4Mpa
    動作范圍 0~90°
    閥體形式 二段分體式鑄造閥體
    閥蓋形式 整體式
    壓蓋型式 螺栓壓緊式
    密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
    連接方式 法蘭式、螺紋式(適用于1/2"~2")
    閥芯形式 三通球型閥芯
    流量特性 近似快開特性
    泄露量Q 軟密封:無泄露;金屬密封:按GB/T4213-92,小于額定KV0.01%
    基本誤差 ±1%
    回差 ±1%
    死區 ≤1%
    配置執行器型號 KLD、KLQ電動執行機構
    控制方式 開關型、調節型

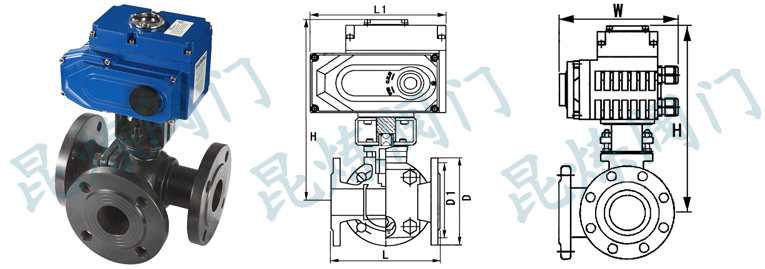

    Q944F、Q945F電動三通球閥結構圖

    Q944F Q945F電動三通球閥結構圖- 上海昆煉閥門制造有限公司

    Q944F、Q945F電動三通法蘭球閥外形尺寸

    公稱通徑DN L L1 W H D D1 額定功率 額定電流
    15 150 155 132 256 95 65 15W 0.2A
    20 160 155 132 260 105 75 15W 0.2A
    25 180 155 132 266 115 86 15W 0.2A
    32 200 155 132 270 140 100 15W 0.2A
    40 220 208 165 312 150 110 25W 0.5A
    50 240 208 165 325 165 125 25W 0.5A
    65 260 208 165 336 185 145 25W 0.5A
    80 280 256 211 365 200 160 50W 0.8A
    100 320 256 211 400 215 180 90W 1.0A
    125 380 256 211 420 245 210 90W 1.0A
    150 440 288 235 440 280 240 120W 1.2A
    200 550 288 235 470 335 295 150W 1.2A
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,電動三通球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Q944F、Q945F-電動三通球閥訂貨注意事項

    獲取Q944F、Q945F-電動三通球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Q944F、Q945F-電動三通球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:Q944F、Q945F-電動三通球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
