蒸汽疏水閥是一種用于排放冷凝水的裝置，通常安裝在低于冷凝水排出設備的位置。如果需要將蒸汽疏水閥安裝在高于冷凝水排出設備的位置，就需要在疏水閥前面添加一個揚升接頭，以確保冷凝水能夠順暢地進入閥內。蒸汽疏水閥主要分為以下三類：

一、機械型疏水閥：

機械型疏水閥又稱為浮子型疏水閥，利用凝結水與蒸汽的密度差異，通過凝結水液位的變化來控制浮子的升降，從而實現閥門的開啟或關閉，以達到排放蒸汽的目的。機械型疏水閥的過冷度較小，不受工作壓力和溫度變化的影響，即使有水也能排放，從而提高加熱設備的熱傳遞效率。

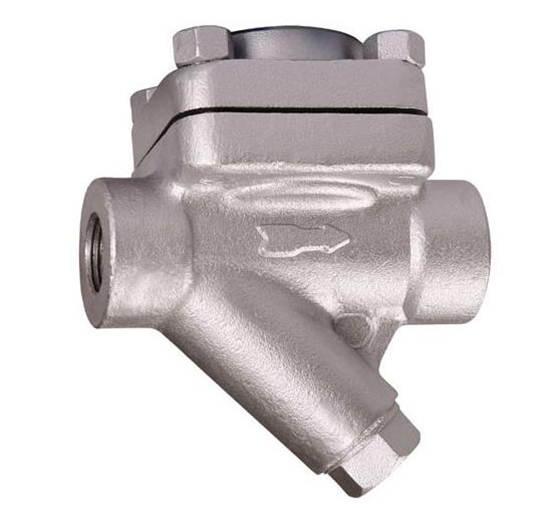

機械型疏水閥圖片

自由浮球式疏水閥：結構簡單，內部只有一個活動部件——精細研磨的不銹鋼空心浮球，即是浮子又是啟閉件，無易損零件，使用壽命很長。內部帶有Y系列自動排空氣裝置，非常靈敏，能自動排空氣，工作質量高。

自由半浮球式疏水閥：只包括一個半浮球式的球桶作為活動部件，開口朝下，球桶即是啟閉件又是密封件，整個球面都可用于密封，使用壽命長，具有抗水錘性能，沒有易損件，無故障耐用，沒有蒸汽泄漏。

杠桿式疏水閥：基本特點與自由浮球式相似，內部結構是浮球通過連接杠桿帶動閥芯的開閉，利用雙閥座設計以增加排水能力，適用于大型加熱設備。

倒吊桶式疏水閥：內部有一個倒吊桶作為液位敏感部件，吊桶開口向下，倒吊桶通過連接杠桿帶動閥芯的開閉，能排除空氣，具有抗水擊和良好的抗污性能。

二、熱動力型疏水閥：

這類疏水閥根據相變?cè)�理工作，依賴蒸汽和冷凝水通過時的流速和體積變化來產生不同的熱力學壓差，從而推動閥片的上下運動，實現閥門的開啟和關閉。由于這種類型的疏水閥的動力來自蒸汽，因此可能存在某些程度的蒸汽浪費。

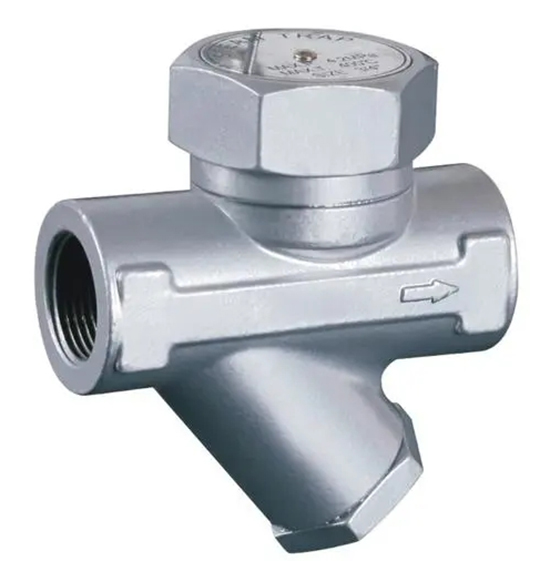

熱動力型疏水閥圖片

脈沖式疏水閥：通過兩個孔板來調節閥門的開啟和關閉，即使閥門完全關閉，入口和出口仍然通過第二個小孔相互連接，導致蒸汽持續泄漏，漏汽量較大。

孔板式疏水閥：根據需要選擇不同孔徑的孔板以控制排水量，結構簡單，但選擇不當可能導致排水不足或大量蒸汽泄漏。

熱動力式疏水閥：包含一個活動閥片，既是敏感元件也是執行元件，通過蒸汽和凝結水的流速和體積變化產生壓差，推動閥片的上下運動，控制閥門的開啟和關閉。漏汽率較低，過冷度在8℃至15℃之間。

圓盤式蒸汽保溫型疏水閥：工作原理與熱動力式疏水閥相似，但在汽室外增加一層外殼，利用管道蒸汽保溫主汽室，確保閥門緊密關閉。

三、熱靜力型疏水閥：

利用蒸汽和冷凝水的溫度差異來引起感溫元件的變形或膨脹，帶動閥門的開啟和關閉，具有較大的過冷度，能利用凝結水中的一部分顯熱，無蒸汽泄漏，節能效果明顯。

熱靜力型疏水閥圖片

膜盒式式疏水閥：主要?jiǎng)幼髟�件是金屬膜盒，�?nèi)充一種氣化溫度比水的飽和溫度低的液體，可以選擇不同的開閥溫度，反應靈敏，不怕凍結，體積小，耐過熱，可以在不同位置安裝。

波紋管式疏水閥：閥芯由不銹鋼波紋管構成，內充一種汽化溫度低于水飽和溫度的液體，通過調整螺栓來適應所需的使用溫度，通常過冷度調整范圍在低于飽和溫度15℃至40℃之間。

雙金屬片式疏水閥：主要組件是雙金屬片感溫元件，隨著蒸汽溫度的升降而發生熱變形，推動閥門的開啟和關閉。這種疏水閥也配備調整螺栓，通常過冷度調整范圍在低于飽和溫度15℃至30℃之間，具有較高的背壓率，能排放非凝結氣體，不怕凍結，體積小，耐高壓，適用于不同位置的安裝。

這些是蒸汽疏水閥的不同種類，每種類型都有其獨特的特點和適用范圍。
