當前位置:首頁 > 閥門種類 > 疏水閥 > 熱動力疏水閥 > 法蘭熱動力式蒸汽疏水閥

TD16F法蘭熱動力式蒸汽疏水閥

TD16F法蘭熱動力式蒸汽疏水閥
  • <產品信息>
  • 產品型號:TD16F
  • 產品口徑:DN15-DN25
  • 壓力等級:1.6-4.0Mpa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供法蘭熱動力式蒸汽疏水閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    TD16F法蘭熱動力式蒸汽疏水閥介紹

    TD16F法蘭熱動力式蒸汽疏水閥利用管內的蒸汽跟凝結水通過時的流速和體積變化,使閥片上下產生不同的壓差,驅動閥片啟閉疏水閥,以此達到阻氣排水的使用目的。其使用一個可移動的部件(不銹鋼閥瓣)達到一個干凈而且氣密性高的排放。它可以耐過熱蒸汽、水力沖擊、耐腐蝕冷凝水、冰凍和震動。常見安裝于蒸汽用戶的高、中、低壓蒸汽管網或伴熱工況。當裝置啟動時空氣跟冷凝水進入疏水閥內,閥片在工作壓差作用下會被推離閥座,排出空氣跟冷凝水。熱凝水進入到疏水閥,閥片仍然被推離閥座,排放動作不受溫度影響。當蒸汽進入的時候,由于蒸汽的流速比凝結水的流速快,閥片在蒸汽流動的吸力下會貼向閥座,同時因為閥片上部的受力面積(整個閥片)大于下部(蒸汽入口),所以閥片緊緊地關閉閥口。閥口被關閉的時候,閥片上部的蒸汽會被封存在閥帽內形成汽室。直到汽室內的蒸汽冷凝降溫之后,汽室里的壓降會促使閥片重新被推開,繼續排放凝結水。

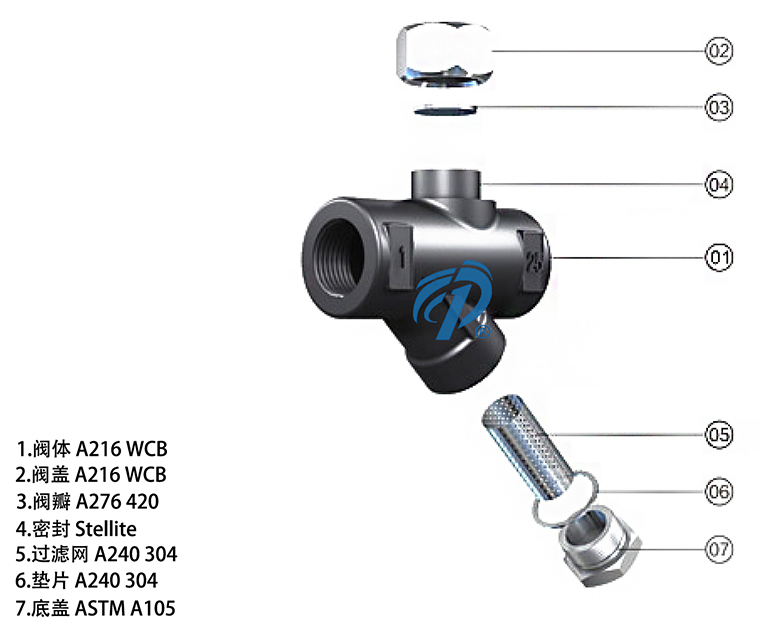

    TD16F法蘭熱動力式蒸汽疏水閥產品零件圖

    TD16F法蘭熱動力式蒸汽疏水閥產品零件圖- 上海昆煉閥門制造有限公司

    TD16F法蘭熱動力式蒸汽疏水閥連接方式

    DN15-DN50 螺紋 BSP或NPT
    DN15-DN150 法蘭 EN 1092 PN16/PN25 ANSI 150

    TD16F法蘭熱動力式蒸汽疏水閥材質

    零件 材料
    閥體 鑄鋼 A216 WCB
    閥蓋 A240 304
    閥瓣 A276 420
    閥座 A276 420
    過濾網 A240 304
    注:疏水閥材質、表面漆可按照客戶需求或實際操作環境而定

    TD16F法蘭熱動力式蒸汽疏水閥標準

    設計標準 ISO6552;GB/T22654
    連接長度 EN26554;GB/T12250
    試驗與檢驗 EN26948:GB/T12251

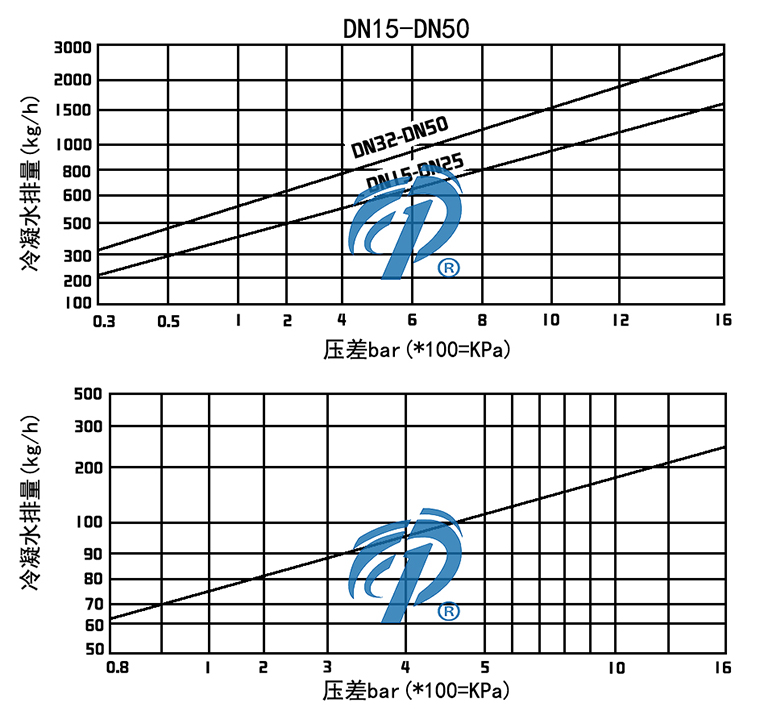

    TD16F法蘭熱動力式蒸汽疏水閥排水量圖

    TD16F法蘭熱動力式蒸汽疏水閥排水量圖- 上海昆煉閥門制造有限公司

    TD16F法蘭熱動力式蒸汽疏水閥結構圖

    TD16F法蘭熱動力式蒸汽疏水閥結構圖- 上海昆煉閥門制造有限公司

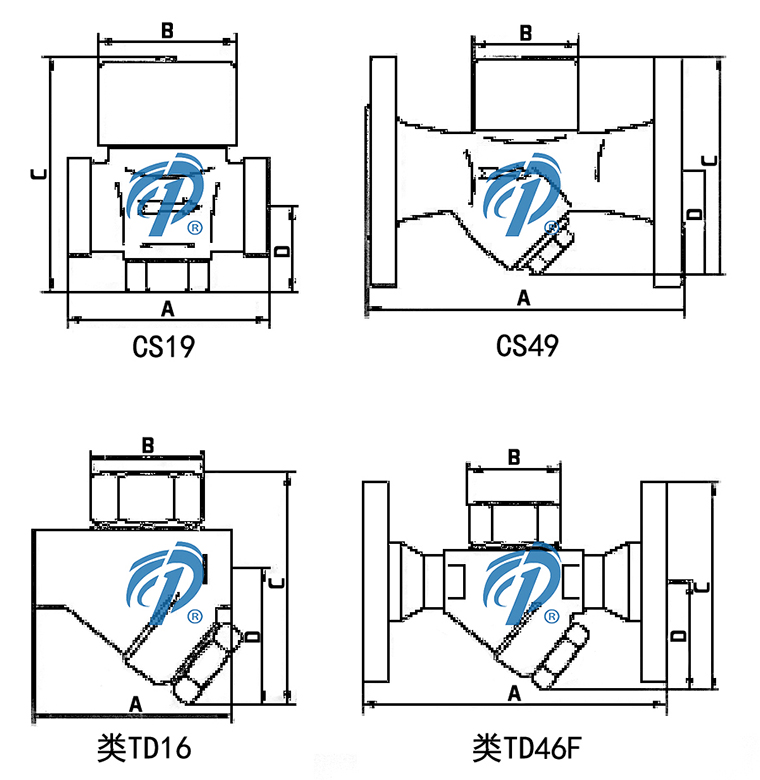

    TD16F法蘭熱動力式蒸汽疏水閥尺寸表(單位:mm)

    CS19疏水閥

    Size A B C D
    DN15 75 59 95 40
    DN20 85 59 100 36
    DN25 95 59 108 42
    DN32 115 73 115 50
    DN40 115 73 115 50
    DN50 170 73 127 87

    TD16疏水閥

    Size A B C D
    DN15 78 57 96 55
    DN20 85 57 104 60
    DN25 95 57 113 65

    CS49疏水閥

    Size A B C D
    DN15 90 53 110 50
    DN20 90 53 112 52
    DN25 90 53 118 56
    DN32 130 77 160 81
    DN40 130 77 160 81
    DN50 130 80 195 95

    TD16F疏水閥

    Size A B C D
    DN15 150 57 96 55
    DN20 150 57 104 60
    DN25 160 57 113 65

    TD16F法蘭熱動力式蒸汽疏水閥故障診斷及處理方法

    癥狀 原因 診斷 處理
    不排或滯留凝結水 進出口堵塞 雜質堵塞 清除
    過濾網堵塞 過濾網堵塞 清除
    圓盤閥片沒開 入口壓力是否過高 核對銘牌參數
    閥片是否粘在閥座上(中間有油) 清除
    是否發生蒸汽鎖 檢查配管
    背壓是否過高 核對銘牌參數
    泄漏蒸汽 閥座部位泄漏 閥片是否粘在閥蓋上(中間有油) 清除
    閥座與閥芯密封不好 進行研磨
    雜質積存在閥座密封面 清除
    密封墊泄漏 更換墊圈

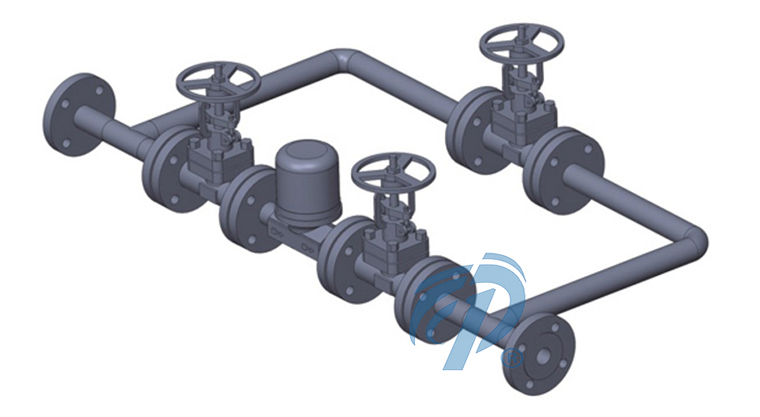

    TD16F法蘭熱動力式蒸汽疏水閥安裝

    TD16F法蘭熱動力式蒸汽疏水閥安裝- 上海昆煉閥門制造有限公司

    1、設計時,請預留旁通,并于閥前、閥后安裝閥門,方便于日后不停車維護。

    2、安裝時,疏水閥四周請預留100mm左右的空間,以及閥蓋跟正上方的障礙物,方便于日后維護。

    3、使用時,請在管道吹掃前預先隔斷疏水閥。

    4、故障時,疏水閥漏氣或者不排液現象,請聯系我司售后服務,以便及時排疑解難。

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,法蘭熱動力式蒸汽疏水閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • TD16F-法蘭熱動力式蒸汽疏水閥訂貨注意事項

    獲取TD16F-法蘭熱動力式蒸汽疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    TD16F-法蘭熱動力式蒸汽疏水閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
