TD16螺紋圓盤式蒸汽疏水閥利用蒸汽和凝結水通過時的流速和體積變化,使得閥片上下產生不同的壓差,來驅動閥片開關疏水閥,達到阻氣排水的使用目的。其操作較為簡單,是使用一個可移動的部件(不銹鋼閥瓣)達到一個干凈且氣密性高的排放。它可以耐過熱蒸汽、水力沖擊、耐腐蝕冷凝水、冰凍和震動。常見安裝于蒸汽用戶的高、中、低壓蒸汽管網或伴熱工況。當裝置啟動時空氣和冷凝水進入疏水閥,閥片在工作壓差的作用之下被推離閥座,排出空氣和冷凝水。熱凝水進入到疏水閥,閥片仍然被推離閥座,排放動作不受溫度影響。當蒸汽進入的時候,由于蒸汽的流速比凝結水的流速快,閥片會在蒸汽流動的吸力下貼向閥座,同時由于閥片上部的受力面積(指整個閥片)大于下部(蒸汽入口),所以閥片會緊緊地關閉閥口。疏水閥被關閉時,閥片上部的蒸汽被封存在閥帽內形成汽室。直到汽室內的蒸汽在冷凝降溫后,汽室內的壓降會促使閥片重新被推開來繼續排放凝結水。
DN15-DN50 螺紋 | BSP或NPT |
DN15-DN150 法蘭 | EN 1092 PN16/PN25 ANSI 150 |
螺紋圓盤式蒸汽疏水閥材質

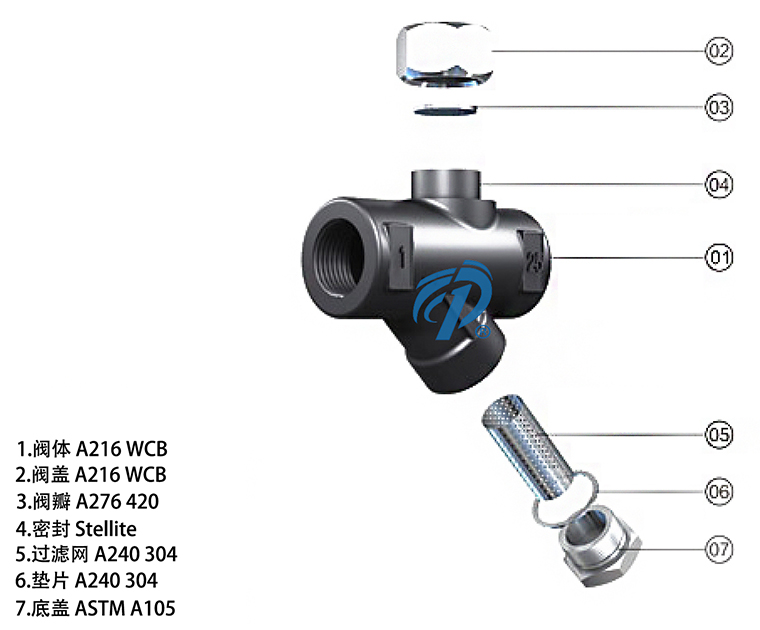

零件 | 材料 |
閥體 | 鑄鋼 A216 WCB |
閥蓋 | A240 304 |
閥瓣 | A276 420 |
閥座 | A276 420 |
過濾網 | A240 304 |
注:疏水閥材質、表面漆可按照客戶需求或?qū)嶋H操作環境而定 |
螺紋圓盤式蒸汽疏水閥標準
設計標準 | ISO6552;GB/T22654 |
連接長度 | EN26554;GB/T12250 |
試驗與檢驗 | EN26948:GB/T12251 |
CS19疏水閥

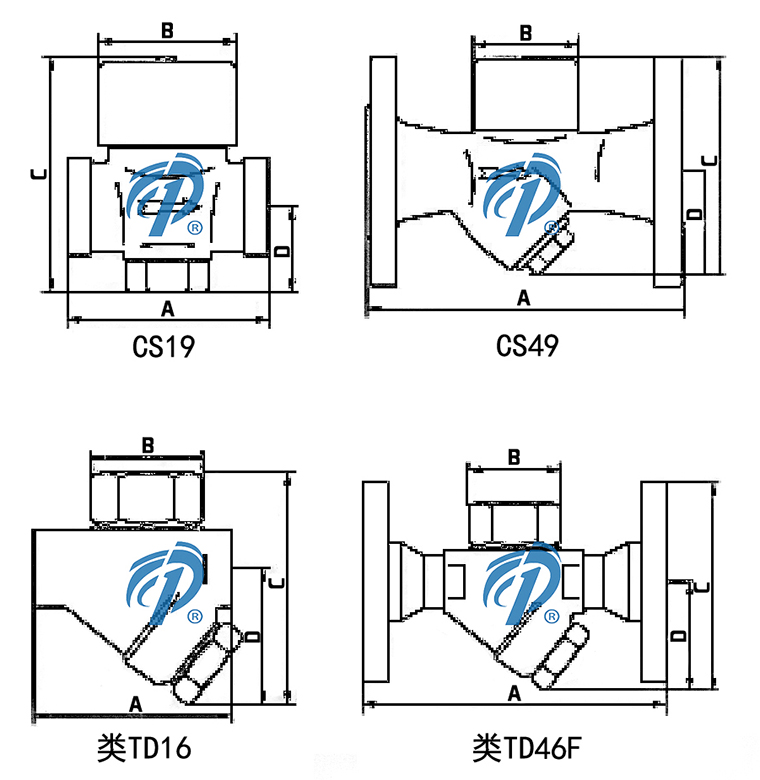

Size | A | B | C | D |
DN15 | 75 | 59 | 95 | 40 |
DN20 | 85 | 59 | 100 | 36 |
DN25 | 95 | 59 | 108 | 42 |
DN32 | 115 | 73 | 115 | 50 |
DN40 | 115 | 73 | 115 | 50 |
DN50 | 170 | 73 | 127 | 87 |
TD16疏水閥
Size | A | B | C | D |
DN15 | 78 | 57 | 96 | 55 |
DN20 | 85 | 57 | 104 | 60 |
DN25 | 95 | 57 | 113 | 65 |
CS49疏水閥
Size | A | B | C | D |
DN15 | 90 | 53 | 110 | 50 |
DN20 | 90 | 53 | 112 | 52 |
DN25 | 90 | 53 | 118 | 56 |
DN32 | 130 | 77 | 160 | 81 |
DN40 | 130 | 77 | 160 | 81 |
DN50 | 130 | 80 | 195 | 95 |
TD16F疏水閥

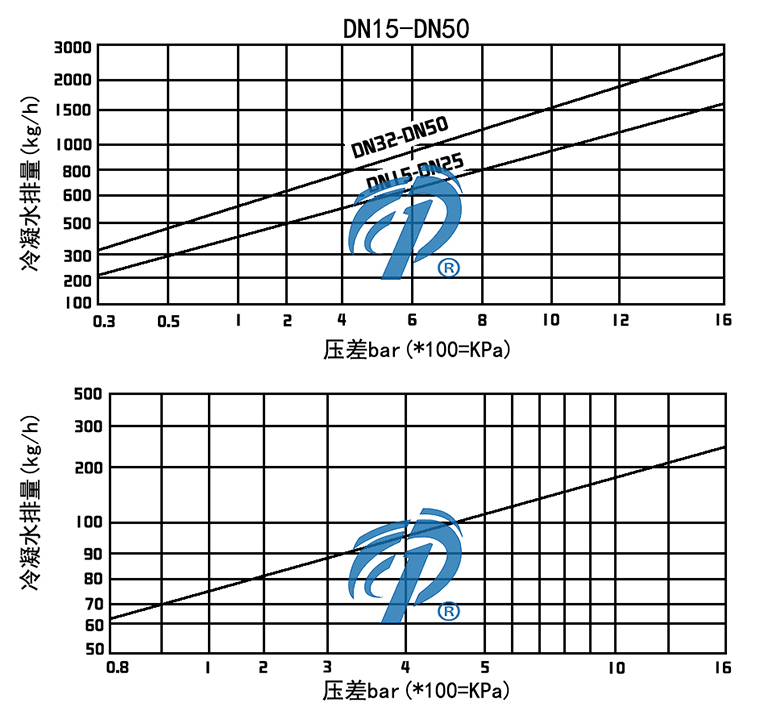

Size | A | B | C | D |
DN15 | 150 | 57 | 96 | 55 |
DN20 | 150 | 57 | 104 | 60 |
DN25 | 160 | 57 | 113 | 65 |
癥狀 | 原因 | 診斷 | 處理 |
不排或滯留凝結水 | 進出口堵塞 | 雜質堵塞 | 清除 |
過濾網堵塞 | 過濾網堵塞 | 清除 | |
圓盤閥片沒開 | 入口壓力是否過高 | 核對銘牌參數 | |
閥片是否粘在閥座上(中間有油) | 清除 | ||
是否發生蒸汽鎖 | 檢查配管 | ||
背壓是否過高 | 核對銘牌參數 | ||
泄漏蒸汽 | 閥座部位泄漏 | 閥片是否粘在閥蓋上(中間有油) | 清除 |
閥座與閥芯密封不好 | 進行研磨 | ||
雜質積存在閥座密封面 | 清除 | ||
密封墊泄漏 | 更換墊圈 |

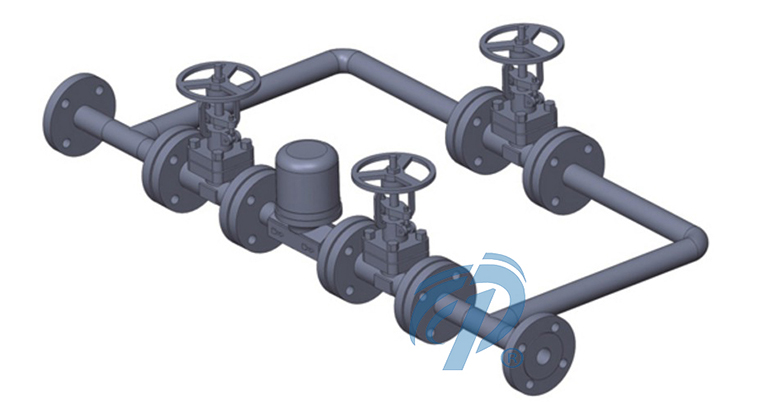

1、設計時,請預留旁通,并于閥前、閥后安裝閥門,方便于日后不停車維護。
2、安裝時,疏水閥四周請預留100mm左右的空間,以及閥蓋跟正上方的障礙物,方便于日后維護。
3、使用時,請在管道吹掃前預先隔斷疏水閥。
4、故障時,疏水閥漏氣或者不排液現象,請聯系我司售后服務,以便及時排疑解難。
獲取TD16-螺紋圓盤式蒸汽疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
TD16-螺紋圓盤式蒸汽疏水閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
