CS49法蘭高壓圓盤式蒸汽疏水閥是利用凝結水跟蒸汽流經時的體積跟流速的變化,來使得閥片的上下方產生不同的壓差,驅動閥片(重復動作:貼緊或推離閥口)來啟閉疏水閥,以此達到阻氣排水的使用目的。較常見的是安裝在蒸汽用戶的低、中、高壓蒸汽管網或者伴熱工況。當裝置啟動的時候冷凝水跟空氣會進入到疏水閥閥內,這時候閥片在工作的壓差作用下會被推離閥座,從而排出空氣跟冷凝水。當熱凝水進入到疏水閥的時候,因為閥片仍被推離閥座的狀態,因此排放動作不受溫度的影響。然后當蒸汽進入的時候,因為凝結水的流速比蒸汽的流速慢,所以閥片在蒸汽流動的吸力下會往閥座方向貼,同時因為閥片上部的受力面積大小(整個閥片)會大于下部的受力面積(蒸汽入口),因此閥片會緊緊地關閉閥口。閥口在被關閉的時候,閥片上部的蒸汽是被封存在閥口上方的閥帽內形成汽室的。等到上方汽室內的蒸汽慢慢地冷卻降溫之后,汽室內的壓降才又促使閥片重新被打開來繼續排放凝結水。
DN15-DN50 螺紋 | BSP或承插焊SW或?qū)窧W |
DN15-DN50 法蘭 | GB/9113 PN64/PN160 ANSI 600/900 |
零件 | 材料 |
閥體、閥蓋 PN64 | 鑄鋼A216 WCB/A217 WC6 |
閥體、閥蓋 PN100-PN160 | 鍛鋼ASTM A105/F11/F12 |
閥瓣 | A276 420 |
閥座 | A276 420 |
過濾網 | A240 304 |
注:疏水閥材質、表面漆可按照客戶需求或?qū)嶋H操作環境而定 |
設計標準 | ISO6552;GB/T22654 |
連接長度 | EN26554;GB/T12250 |
試驗與檢驗 | EN26948:GB/T12251 |

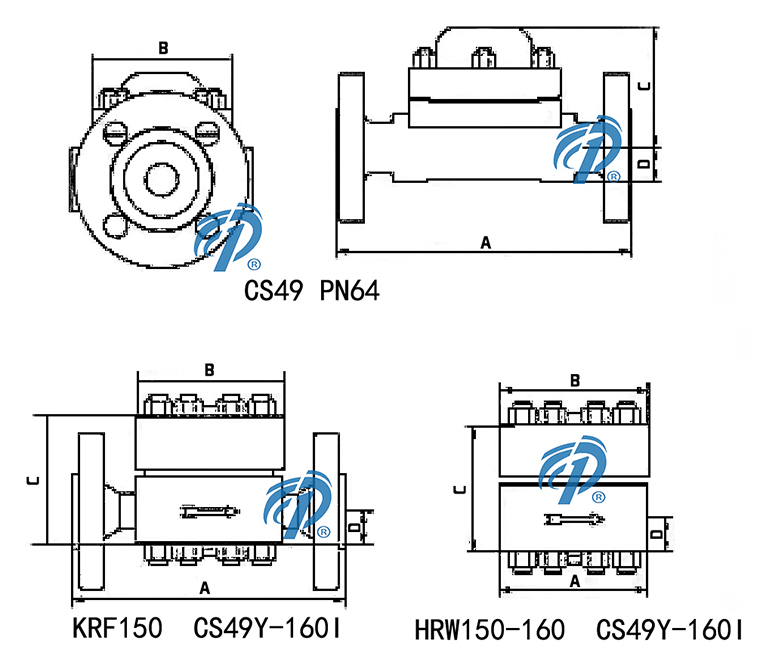

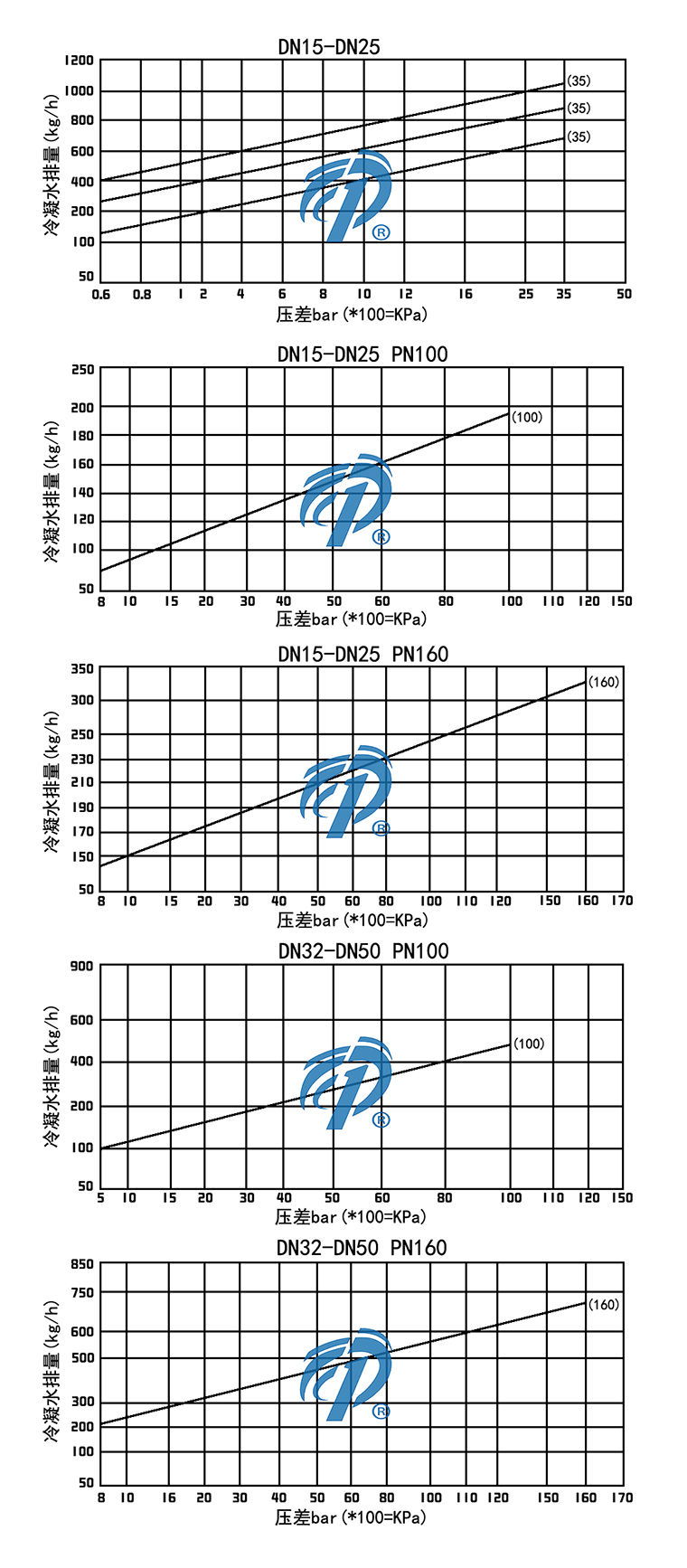

CS49 PN64
Size | A | B | C | D |
DN15 | 210 | 108 | 110 | 25 |
DN20 | 210 | 108 | 110 | 25 |
DN25 | 210 | 108 | 110 | 25 |
DN32 | 270 | 124 | 145 | 34 |
DN40 | 270 | 124 | 145 | 34 |
DN50 | 270 | 124 | 145 | 34 |
CS49Y PN100/600Lb
Size | A | B | C | D |
DN15 | 230 | 135 | 112 | 23 |
DN20 | 230 | 135 | 112 | 23 |
DN25 | 230 | 140 | 116 | 27 |
DN32 | 320 | 180 | 153 | 33 |
DN40 | 320 | 180 | 153 | 33 |
DN50 | 320 | 195 | 157 | 37 |
CS49Y PN160/900Lb
Size | A | B | C | D |
DN15 | 230 | 135 | 112 | 23 |
DN20 | 230 | 135 | 112 | 23 |
DN25 | 230 | 140 | 116 | 27 |
DN32 | 320 | 180 | 153 | 33 |
DN40 | 320 | 180 | 153 | 33 |
DN50 | 350 | 220 | 160 | 40 |
CS69 PN64
Size | A | B | C | D |
DN15 | 130 | 108 | 110 | 25 |
DN20 | 130 | 108 | 110 | 25 |
DN25 | 130 | 108 | 110 | 25 |
DN32 | 140 | 124 | 145 | 34 |
DN40 | 140 | 124 | 145 | 34 |
DN50 | 140 | 124 | 145 | 34 |
CS69Y PN100/600Lb
Size | A | B | C | D |
DN15 | 125 | 135 | 112 | 23 |
DN20 | 125 | 135 | 112 | 23 |
DN25 | 130 | 140 | 116 | 27 |
DN32 | 168 | 180 | 153 | 33 |
DN40 | 168 | 180 | 153 | 33 |
DN50 | 185 | 200 | 160 | 40 |
CS69Y PN160/900Lb
Size | A | B | C | D |
DN15 | 125 | 135 | 112 | 23 |
DN20 | 125 | 135 | 112 | 23 |
DN25 | 145 | 155 | 119 | 30 |
DN32 | 185 | 195 | 157 | 37 |
DN40 | 185 | 195 | 157 | 37 |
DN50 | 205 | 220 | 163 | 43 |
癥狀 | 原因 | 診斷 | 處理 |
不排或滯留凝結水 | 進出口堵塞 | 雜質堵塞 | 清除 |
過濾網堵塞 | 過濾網堵塞 | 清除 | |
圓盤閥片沒開 | 入口壓力是否過高 | 核對銘牌參數 | |
閥片是否粘在閥座上(中間有油) | 清除 | ||
是否發生蒸汽鎖 | 檢查配管 | ||
背壓是否過高 | 核對銘牌參數 | ||
泄漏蒸汽 | 閥座部位泄漏 | 閥片是否粘在閥蓋上(中間有油) | 清除 |
閥座與閥芯密封不好 | 進行研磨 | ||
雜質積存在閥座密封面 | 清除 | ||
密封墊泄漏 | 更換墊圈 |

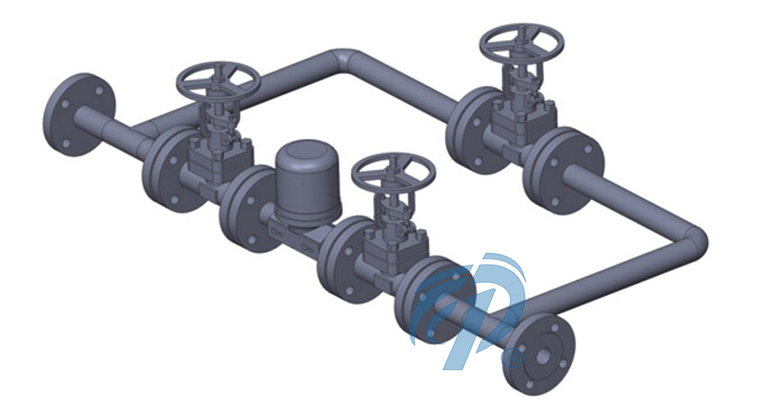

1、設計時,請在管道上預留旁通支管,并于閥前、閥后安裝開關閥門(如截止閥等),方便于以后不停車維護。
2、安裝時,疏水閥四周請預留100mm左右的空間大小,以及清理閥蓋跟正上方的障礙物,方便于以后維護。
3、使用時,請在管道吹掃前預先隔斷疏水閥。
4、故障時,疏水閥漏氣或者不排液現象,請聯系我司售后服務,以便及時排疑解難。
獲取CS49-法蘭高壓圓盤式蒸汽疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
CS49-法蘭高壓圓盤式蒸汽疏水閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
