CS49高壓法蘭熱動力式蒸汽疏水閥

CS49高壓法蘭熱動力式蒸汽疏水閥
  • <產品信息>
  • 產品型號:CS49
  • 產品口徑:DN15-DN50
  • 壓力等級:6.4-16.0Mpa
  • 產品材質:鍛鋼、鍛不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供高壓法蘭熱動力式蒸汽疏水閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    CS49高壓法蘭熱動力式蒸汽疏水閥介紹

    CS49高壓法蘭熱動力式蒸汽疏水閥是利用凝結水跟蒸汽流過時的體積跟流速的變化,驅使閥片的上下方產生不同的壓差,來驅動閥片啟閉疏水閥,以此達到阻氣排水的使用目的。一般常見安裝于蒸汽用戶的低、中、高壓蒸汽管網或者伴熱工況使用。當裝置啟動的時候空氣跟冷凝水進入到疏水閥閥內,此時閥片在工作的壓差作用下被推離閥座排出冷凝水跟空氣。隨之熱凝水進入到疏水閥,閥片仍然是被推離閥座的狀態,故排放動作不受溫度的影響。當入口處蒸汽進入的時候,由于蒸汽的流速比凝結水的流速較快,所以閥片在蒸汽流動的吸力作用下會貼向閥座位置,同時根據閥片上部的受力面積大。ㄕ麄閥片)大于下部的受力面積大小(蒸汽入口),所以閥片緊緊地關閉疏水閥閥口。閥口被關閉的時候,閥片上部的蒸汽被封存在閥口上方的閥帽內形成汽室。等到汽室里的蒸汽慢慢地冷凝降溫后,汽室內的壓降驅使閥片被重新地推開來繼續排放凝結水。

    CS49高壓法蘭熱動力式蒸汽疏水閥連接方式

    DN15-DN50 螺紋 BSP或承插焊SW或?qū)窧W
    DN15-DN50 法蘭 GB/9113 PN64/PN160 ANSI 600/900

    CS49高壓法蘭熱動力式蒸汽疏水閥材質

    零件 材料
    閥體、閥蓋 PN64 鑄鋼A216 WCB/A217 WC6
    閥體、閥蓋 PN100-PN160 鍛鋼ASTM A105/F11/F12
    閥瓣 A276 420
    閥座 A276 420
    過濾網 A240 304
    注:疏水閥材質、表面漆可按照客戶需求或?qū)嶋H操作環境而定

    CS49高壓法蘭熱動力式蒸汽疏水閥標準

    設計標準 ISO6552;GB/T22654
    連接長度 EN26554;GB/T12250
    試驗與檢驗 EN26948:GB/T12251

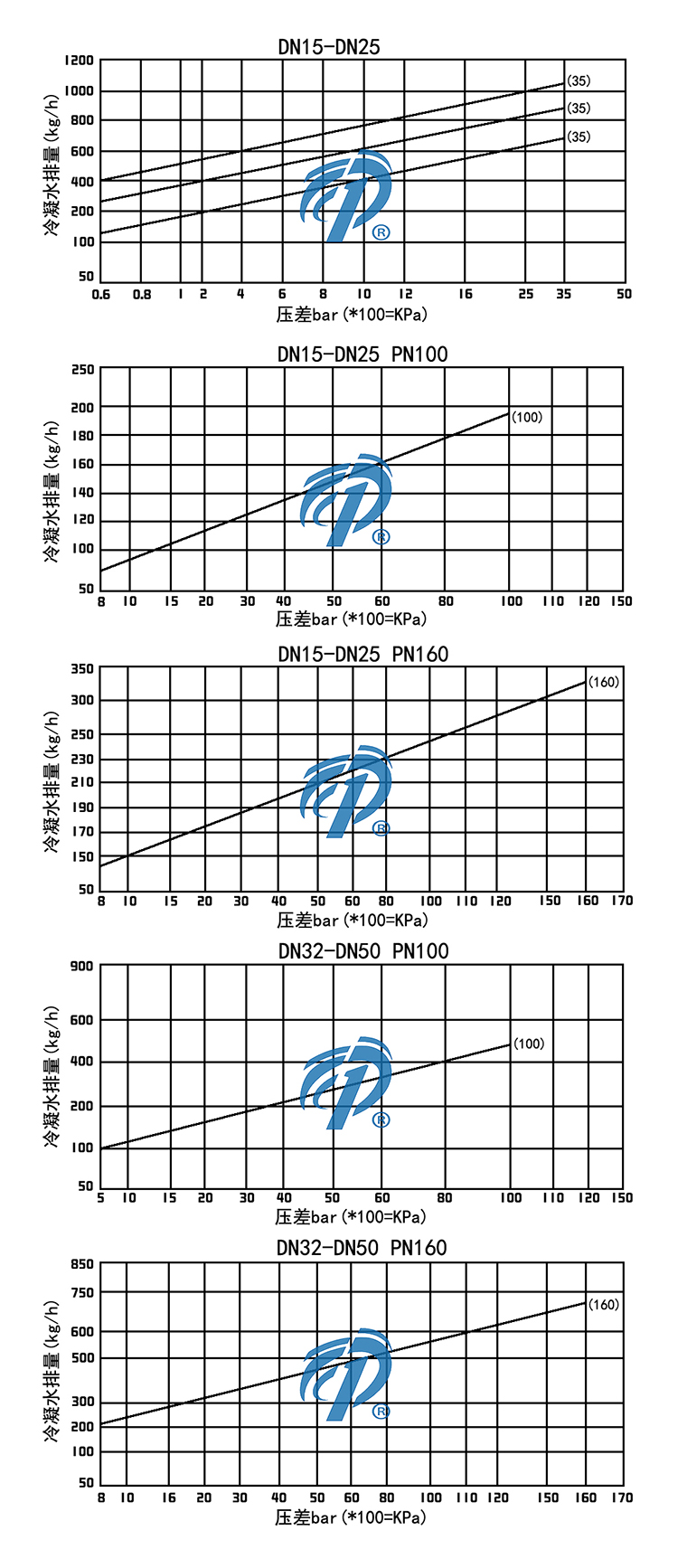

    CS49高壓法蘭熱動力式蒸汽疏水閥排水量圖

    CS49高壓法蘭熱動力式蒸汽疏水閥排水量圖- 上海昆煉閥門制造有限公司

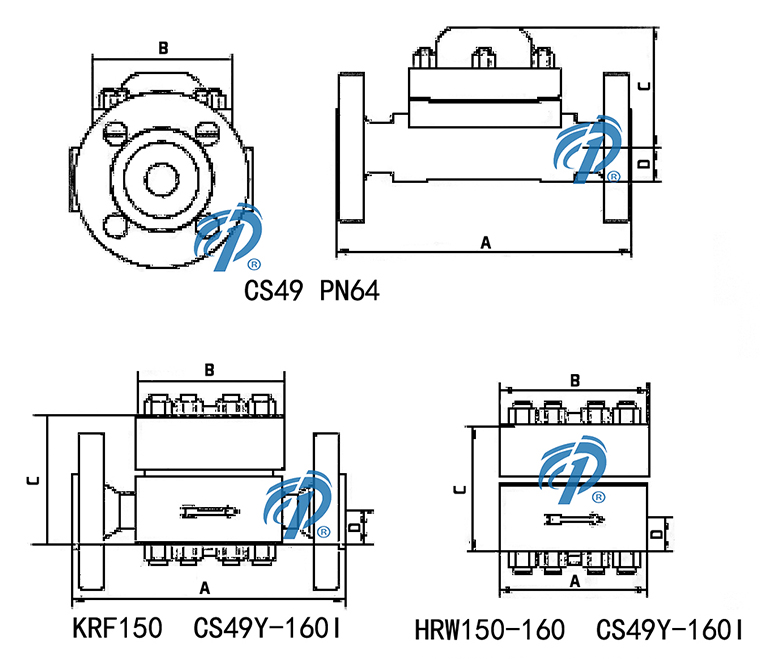

    CS49高壓法蘭熱動力式蒸汽疏水閥結構圖

    CS49高壓法蘭熱動力式蒸汽疏水閥結構圖- 上海昆煉閥門制造有限公司

    CS49高壓法蘭熱動力式蒸汽疏水閥尺寸表(單位:mm)

    CS49 PN64

    Size A B C D
    DN15 210 108 110 25
    DN20 210 108 110 25
    DN25 210 108 110 25
    DN32 270 124 145 34
    DN40 270 124 145 34
    DN50 270 124 145 34

    CS49Y PN100/600Lb

    Size A B C D
    DN15 230 135 112 23
    DN20 230 135 112 23
    DN25 230 140 116 27
    DN32 320 180 153 33
    DN40 320 180 153 33
    DN50 320 195 157 37

    CS49Y PN160/900Lb

    Size A B C D
    DN15 230 135 112 23
    DN20 230 135 112 23
    DN25 230 140 116 27
    DN32 320 180 153 33
    DN40 320 180 153 33
    DN50 350 220 160 40

    CS69 PN64

    Size A B C D
    DN15 130 108 110 25
    DN20 130 108 110 25
    DN25 130 108 110 25
    DN32 140 124 145 34
    DN40 140 124 145 34
    DN50 140 124 145 34

    CS69Y PN100/600Lb

    Size A B C D
    DN15 125 135 112 23
    DN20 125 135 112 23
    DN25 130 140 116 27
    DN32 168 180 153 33
    DN40 168 180 153 33
    DN50 185 200 160 40

    CS69Y PN160/900Lb

    Size A B C D
    DN15 125 135 112 23
    DN20 125 135 112 23
    DN25 145 155 119 30
    DN32 185 195 157 37
    DN40 185 195 157 37
    DN50 205 220 163 43

    CS49高壓法蘭熱動力式蒸汽疏水閥故障診斷及處理方法

    癥狀 原因 診斷 處理
    不排或滯留凝結水 進出口堵塞 雜質堵塞 清除
    過濾網堵塞 過濾網堵塞 清除
    圓盤閥片沒開 入口壓力是否過高 核對銘牌參數
    閥片是否粘在閥座上(中間有油) 清除
    是否發生蒸汽鎖 檢查配管
    背壓是否過高 核對銘牌參數
    泄漏蒸汽 閥座部位泄漏 閥片是否粘在閥蓋上(中間有油) 清除
    閥座與閥芯密封不好 進行研磨
    雜質積存在閥座密封面 清除
    密封墊泄漏 更換墊圈

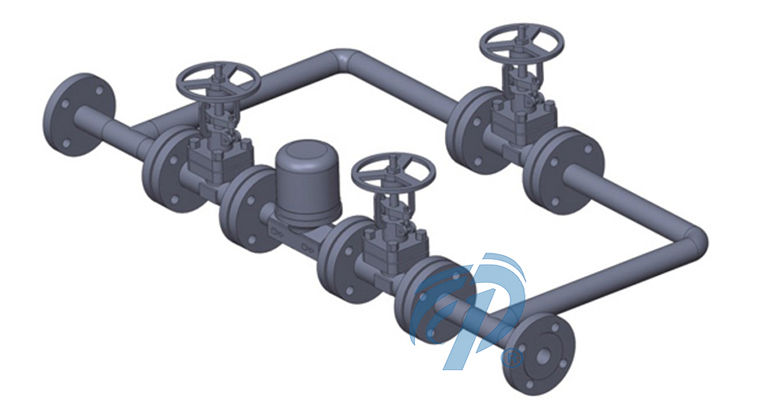

    CS49高壓法蘭熱動力式蒸汽疏水閥安裝

    CS49高壓法蘭熱動力式蒸汽疏水閥安裝- 上海昆煉閥門制造有限公司

    1、設計時,請?jiān)诠艿郎项A(yù)留旁通,并在閥前跟閥后安裝開關閥門,以此方便日后不停車維護。

    2、安裝時,疏水閥的四周請預留100mm左右的空間大小,以及需要清理閥蓋跟正上方的障礙物,方便于日后維護。

    3、使用時,請?jiān)诠艿来祾咔邦A(yù)先隔斷疏水閥。

    4、故障時,疏水閥漏氣或者不排液的現象,請聯系我司售后服務,以便及時排疑解難。

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,高壓法蘭熱動力式蒸汽疏水閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • CS49-高壓法蘭熱動力式蒸汽疏水閥訂貨注意事項

    獲取CS49-高壓法蘭熱動力式蒸汽疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    CS49-高壓法蘭熱動力式蒸汽疏水閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:CS49-高壓法蘭熱動力式蒸汽疏水閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
