當前位置:首頁 > 閥門種類 > 疏水閥 > 倒置桶疏水閥 > 內螺紋倒置桶式蒸汽疏水閥

881-885內螺紋倒置桶式蒸汽疏水閥

881-885內螺紋倒置桶式蒸汽疏水閥
  • <產品信息>
  • 產品型號:881-885
  • 產品口徑:DN15-DN50
  • 壓力等級:1.6-4.0Mpa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供內螺紋倒置桶式蒸汽疏水閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    881-885內螺紋倒置桶式蒸汽疏水閥介紹

    881-885內螺紋倒置桶式蒸汽疏水閥利用凝結水與蒸汽的密度差,通過凝結水液位變化,使浮桶升降帶動閥瓣的開啟或關閉,達到阻氣排水的目的。安裝于化工單位的中低壓換熱設備及管網,適用于壓力頻繁波動、不積液的工況。當設備剛啟動時,管道內出現空氣和冷凝水,此時倒吊桶下沉,連桿帶動閥芯打開閥口,空氣和冷凝水排出,實現啟動。設備啟動后,熱凝水進入昆煉疏水閥,此時倒吊桶仍處于下沉位置,在工作壓差下,熱凝水排出。當蒸汽進入倒吊桶內,倒吊桶產生向上浮力,連桿帶動閥芯關閉閥口。倒吊桶頂部設有一個排氣孔,當一部分蒸汽從小孔排出,另一部分蒸汽變成凝結水以及凝集水位升高時,倒吊桶失去浮力而下沉,連桿帶動閥芯打開閥口,繼續排放凝結水。

    881-885內螺紋倒置桶式蒸汽疏水閥性能特點

    1、可以自動連續地排放空氣和二氧化碳氣體而沒有冷滯后或空氣阻;

    2、不銹鋼閥瓣和閥座被單獨磨削加工后在機械裝置上一起配研,其它部件都采用耐磨損、耐腐蝕的不銹鋼;

    3、對背壓具有適應性,除了由于壓差變小減少流量外,倒置桶只用較小的力就可使疏水閥開啟。

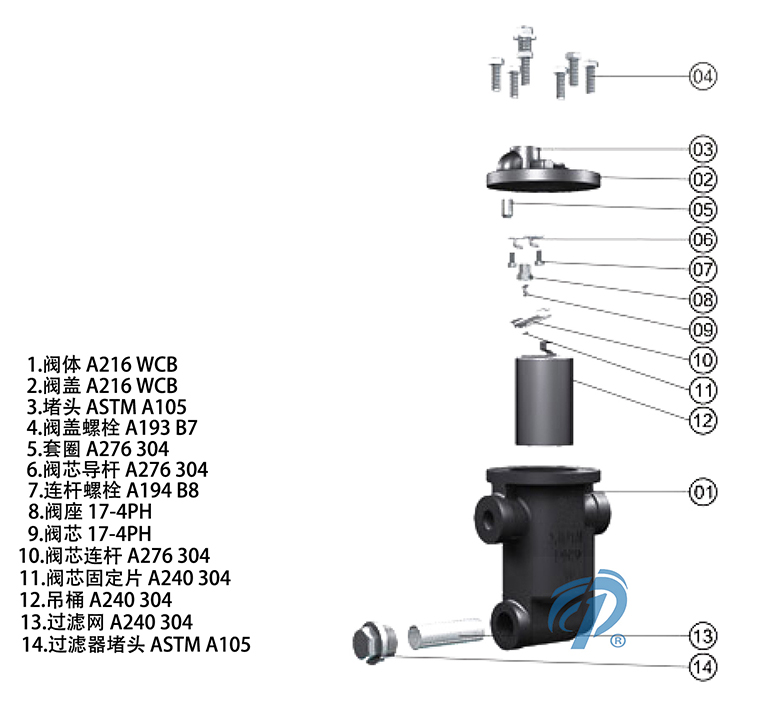

    881-885內螺紋倒置桶式蒸汽疏水閥產品零件圖

    881-885內螺紋倒置桶式蒸汽疏水閥產品零件圖

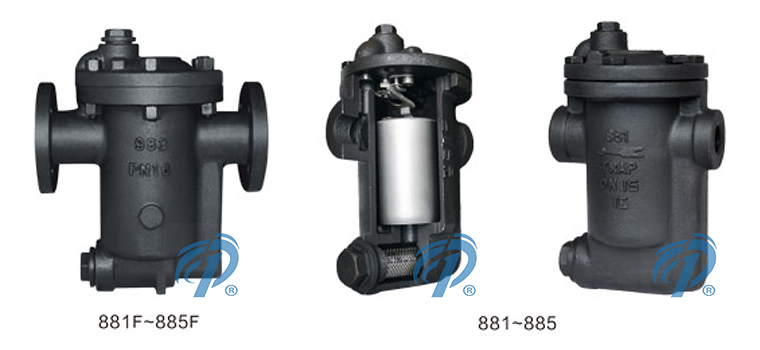

    881-885內螺紋倒置桶式蒸汽疏水閥剖面圖

    881-885內螺紋倒置桶式蒸汽疏水閥剖面圖

    881-885內螺紋倒置桶式蒸汽疏水閥連接方式、材質

    DN15-DN50 螺紋 BSP,NPT
    DN15-DN80 法蘭 EN 1092 PN16/25,ANSI 150
    零件 材料
    閥體、閥蓋 A216 WCB
    閥蓋螺栓 A193 B7
    閥蓋墊片 石墨+SS304/316
    閥座 A276 430
    閥桶、閥桿 A240 304
    過濾網 A240 304
    注:疏水閥材質、表面漆可按照客戶需求或?qū)嶋H操作環境而定

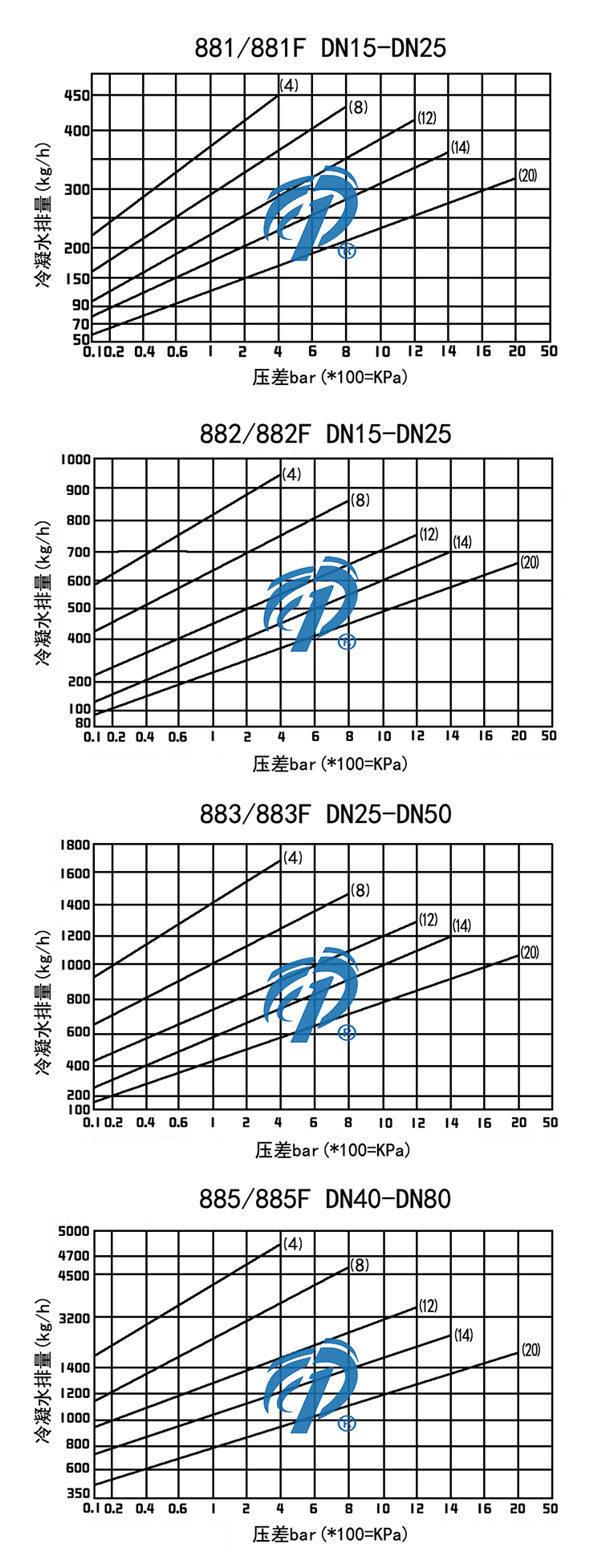

    881-885內螺紋倒置桶式蒸汽疏水閥排水量圖

    881-885內螺紋倒置桶式蒸汽疏水閥排水量圖

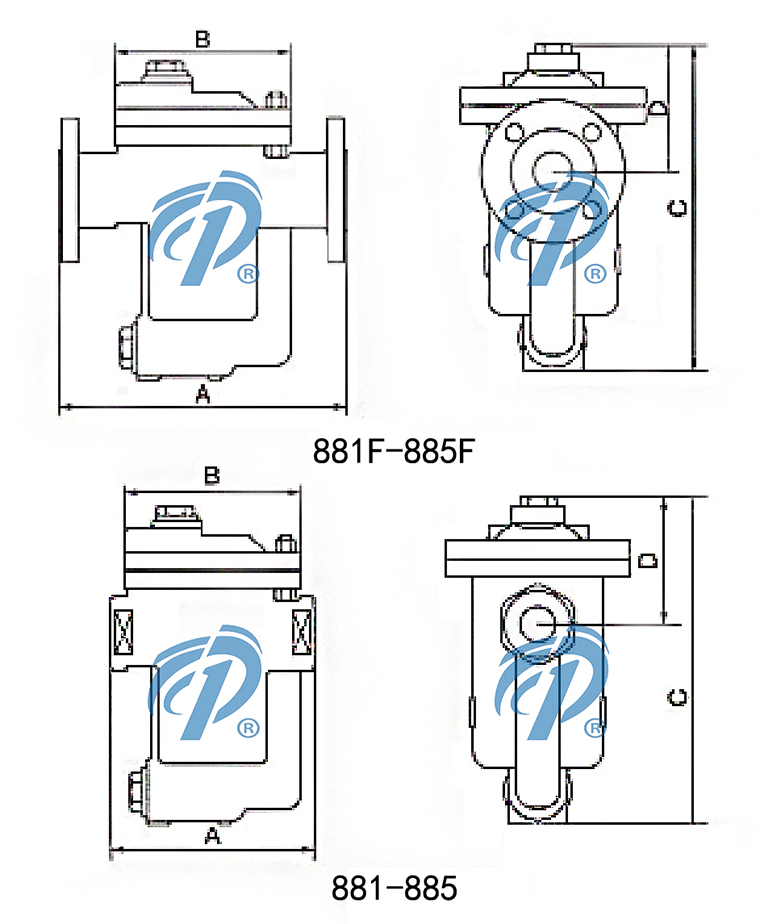

    881-885內螺紋倒置桶式蒸汽疏水閥結構圖

    881-885內螺紋倒置桶式蒸汽疏水閥結構圖

    881-885內螺紋倒置桶式蒸汽疏水閥尺寸表

    881疏水閥

    Size A B C D
    DN15 127 103 180 102
    DN20 127 103 180 102
    DN25 127 103 180 102

    881F疏水閥

    Size A B C D
    DN15 170 103 180 102
    DN20 170 103 180 102
    DN25 210 103 180 102

    882疏水閥

    Size A B C D
    DN15 170 130 238 145
    DN20 170 130 238 145
    DN25 170 130 238 145

    882F疏水閥

    Size A B C D
    DN15 220 130 238 145
    DN20 220 130 238 145
    DN25 220 130 238 145

    883疏水閥

    Size A B C D
    DN20 220 178 322 192
    DN25 220 178 322 192
    DN32 220 178 322 192
    DN40 220 178 322 192
    DN50 220 178 322 192

    883F疏水閥

    Size A B C D
    DN20 270 178 322 192
    DN25 270 178 322 192
    DN32 270 178 322 192
    DN40 270 178 322 192
    DN50 270 178 322 192

    885疏水閥

    Size A B C D
    DN40 225 220 416 192
    DN50 225 220 416 192

    885F疏水閥

    Size A B C D
    DN50 340 220 416 192
    DN65 340 220 416 192
    DN80 380 220 416 192

    881-885內螺紋倒置桶式蒸汽疏水閥故障診斷及處理方法

    癥狀 原因 診斷 處理
    不排或滯留凝結水 進出口堵塞 雜質堵塞 情理雜質
    過濾網堵塞 過濾網 清理過濾網
    空氣汽鎖 浮桶的排氣孔堵塞 情理雜質
    浮桶沉不下去 工作壓差>閥座設計壓力 核對銘牌參數
    容量不足 疏水閥容量是否適當 選定適當容量疏水閥
    是否符合動作壓差 核對銘牌參數
    選型偏小 更換更大容量疏水閥
    泄漏蒸汽 閥座部位泄漏 安裝方向是否正確 水平安裝
    閥座與閥芯密封不好 進行研磨
    閥體內沒有水,無水封 讓閥體充滿水

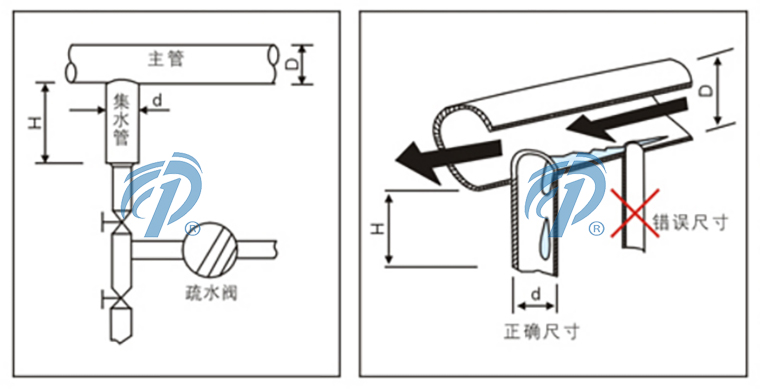

    881-885內螺紋倒置桶式蒸汽疏水閥集水管尺寸

    881-885內螺紋倒置桶式蒸汽疏水閥集水管安裝

    蒸汽主管尺寸D(mm) 集水管尺寸d(mm) 集水管最小長度H(mm)
    監控升溫 自動升溫
    15-150 100 250 710
    200 100 300 710
    250 150 380 710
    300 150 450 710
    350 200 530 710
    400 200 600 710
    450 250 685 710
    500 250 760 760
    600 300 910 910
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,內螺紋倒置桶式蒸汽疏水閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • 881-885-內螺紋倒置桶式蒸汽疏水閥訂貨注意事項

    獲取881-885-內螺紋倒置桶式蒸汽疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    881-885-內螺紋倒置桶式蒸汽疏水閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
