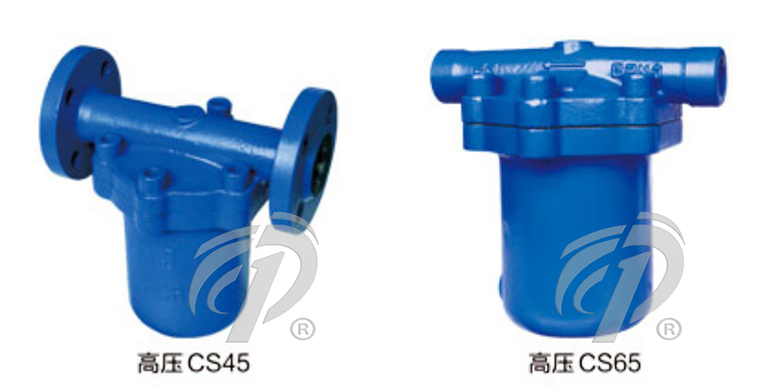

CS45高壓法蘭倒吊桶式疏水閥是依據閥內蒸汽跟凝結水之間的密度差,通過閥內凝聚的凝結水液位高度的變化,使浮桶作升降運動來帶動閥瓣的開啟或者關閉,達到阻氣排水的使用目的。較常見于安裝在化工單位的低中壓換熱設備及管網、抗水錘能力強,適用于壓力頻繁波動、不積液的工況。當設備剛開始啟動的時候,管道內出現空氣跟冷凝水,此時倒吊桶是處于下沉的狀態,由于連桿帶動閥芯打開閥口,空氣跟冷凝水排出實現啟動。設備啟動之后熱凝水進入到疏水閥里,這時候倒吊桶仍然是處于下沉的位置,在工作的壓差下熱凝水被排出。當蒸汽進入到倒吊桶內,會使倒吊桶產生向上的浮力,浮力會使連桿帶動閥芯關閉閥口。倒吊桶的頂部位置設有一個排氣孔,當一部分蒸汽從小孔排出后,另一部分的蒸汽變成凝結水以及凝集水位升高時,倒吊桶部件會失去浮力而開始下沉,連桿接著帶動閥芯開啟閥口繼續排放閥內凝結水。

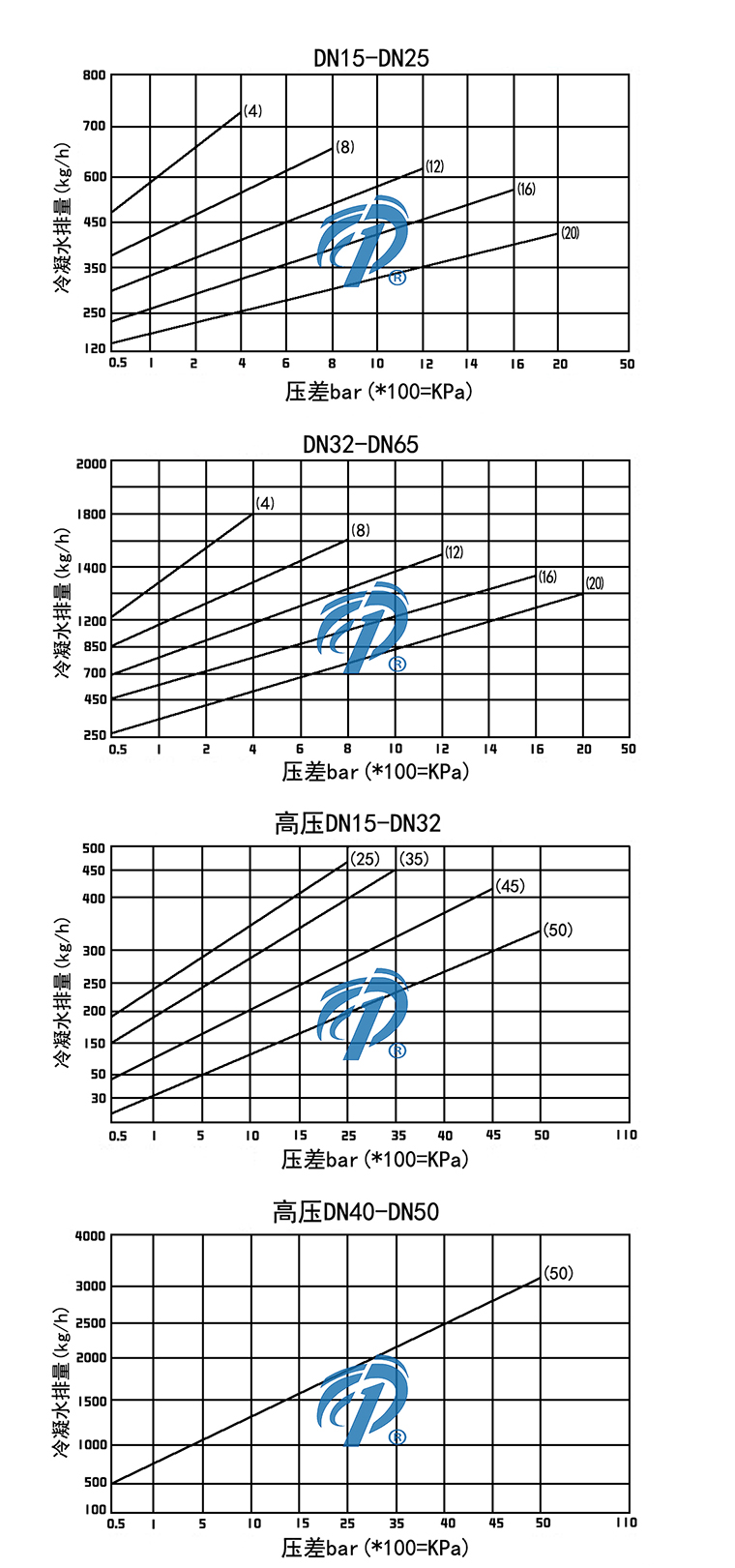

DN15-DN50 | EN1092 PN16/PN100 GB/T9113 PN16-PN100 ANSI 150-600 |
零件 | 材料 |
閥體、閥蓋 | A216 WCB |
閥蓋螺栓 | A193 B7 |
閥蓋墊片 | 石墨+SS304/316 |
閥座 | A276 430 |
閥桶、閥桿 | A240 304 |
過濾網 | A240 304 |
注:疏水閥材質、表面漆可按照客戶需求或?qū)嶋H操作環境而定 |
Size | A | B | C | D |
DN15 | 250 | 175 | 235 | 210 |
DN20 | 250 | 175 | 235 | 210 |
DN25 | 250 | 175 | 235 | 210 |
DN32 | 270 | 175 | 235 | 210 |
DN40 | 320 | 230 | 305 | 275 |
DN50 | 320 | 230 | 305 | 275 |
癥狀 | 原因 | 診斷 | 處理 |
不排或滯留凝結水 | 進出口堵塞 | 雜質堵塞 | 清除雜質 |
過濾網堵塞 | 過濾網 | 清理過濾網 | |
空氣汽鎖 | 浮桶的排氣孔堵塞 | 清除雜質 | |
浮桶沉不下去 | 工作壓差>閥座設計壓力 | 核對銘牌參數 | |
容量不足 | 疏水閥容量是否適當 | 選定適當容量疏水閥 | |
是否符合動作壓差 | 核對銘牌參數 | ||
選型偏小 | 更換更大容量疏水閥 | ||
泄漏蒸汽 | 閥座部位泄漏 | 安裝方向是否正確 | 水平安裝 |
閥座與閥芯密封不好 | 進行研磨 | ||
閥體內沒有水,無水封 | 讓閥體充滿水 |

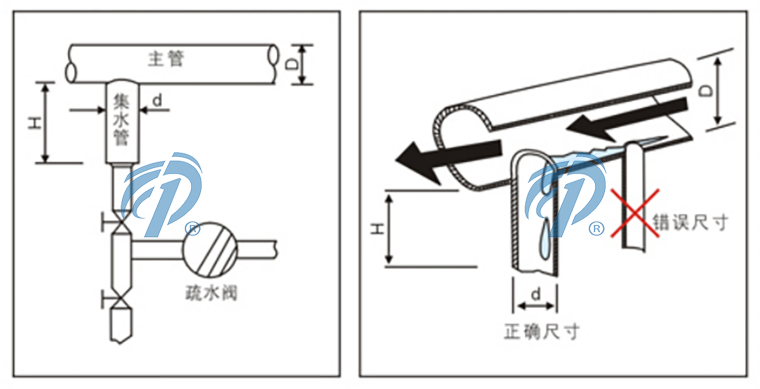

蒸汽主管尺寸D(mm) | 集水管尺寸d(mm) | 集水管最小長度H(mm) | |
監控升溫 | 自動升溫 | ||
15-150 | 100 | 250 | 710 |
200 | 100 | 300 | 710 |
250 | 150 | 380 | 710 |
300 | 150 | 450 | 710 |
350 | 200 | 530 | 710 |
400 | 200 | 600 | 710 |
450 | 250 | 685 | 710 |
500 | 250 | 760 | 760 |
600 | 300 | 910 | 910 |
獲取CS45-高壓法蘭倒吊桶式疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
CS45-高壓法蘭倒吊桶式疏水閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
