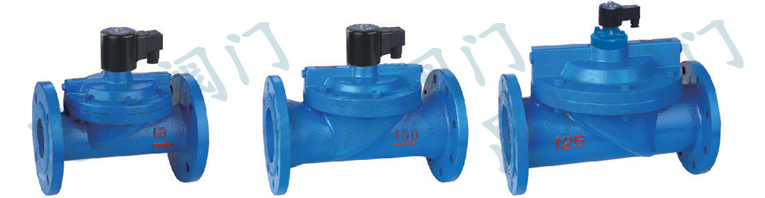

ZCS水用電磁閥本閥為二次開閥的先導式電磁閥,其結構主要由導閥和主閥組成,主閥采用橡膠密封結構。常位時,活動鐵芯封住導閥口,閥腔內壓力平衡,主閥口封閉。當線圈通電時,產生電磁力將活動鐵芯吸上,主閥腔內的介質自導閥口外泄,以至產生壓力差,膜片或閥杯被托起,主閥口開啟,閥便呈通路了。當線圈斷電,磁場消失,活動鐵芯復位,封閉導閥口,導閥和主閥腔內壓力平衡后,閥又呈關閉狀態。
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
工作介質 | 液體、水、≤ΟE、及其他非腐蝕性流體 | |||||||||||||
功耗VA | 17 | 30 | ||||||||||||
閥體材質 | 銅、鑄鐵、鑄鋼、不銹鋼 | |||||||||||||
流量系數Kv值 | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 45 | 70 | 110 | 180 | 250 | 600 | 870 | 1000 |
動作方式 | 常開、常閉 | |||||||||||||
型式 | 先導式 | |||||||||||||
介質溫度(℃) | -5~80 | -50~60 | ||||||||||||
工作壓力Mpa | 0.05~1.0 | 0.1~1.0 | 0.15~1.0 | |||||||||||
額定電壓 | AC220V、DC24V其余規格可作其他訂貨 |
本閥通徑15~100為膜片式為二次開閥的先導式電磁閥,通徑125~300為三次開閥的先導式電磁閥,其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同,可分為常閉電磁閥和常開電磁閥。常閉電磁閥,常位時,活動鐵芯封住副閥口,閥腔內壓力平衡,副閥、主閥口封閉。當線圈通電,產生電磁力:將活動鐵芯吸上,副閥打開,主閥腔內的介質自導閥門外世,以致主閥閥杯上下產生壓力差,膜片或閥杯被托起主閥口開啟,閥呈通路狀態。
當線圈斷電,磁場消失,活動鐵芯復位,封閉副閥口,繼而副閥和主閥閥杯內壓力上升,主閥閥杯壓向閥座,閥又呈關閉狀態。
常開電磁閥,當線圈通電時,產生磁力,銜鐵在磁力作用下下移,推動副閥閥杯下移,副閥關閉,隨著主閥閥杯上下壓差趨向相等,主閥閥杯由自重壓向密封面,閥門關閉。當線圈斷電后,磁力為零,銜鐵祁副閥閥杯由于彈簧作用上升,副閥打開,主閥閥杯內介質經副閥流走,壓力下降,當壓力降到一定值后,主閥閥杯由上下壓差作用向上升起,主閥打開,閥門開啟。
獲取ZCS-水用電磁閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
ZCS-水用電磁閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
