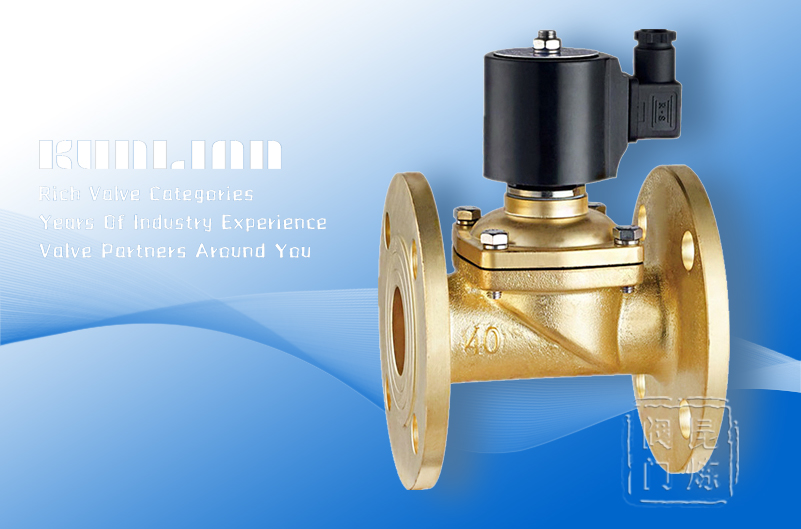

2W水氣用電磁閥適用于液體、氣體、輕油類(≤20CST)等介質,采用直動式及分步直動式結構,零壓力開閥,流量大等特點,閥體材質為黃銅(熱鍛),不銹鋼SS304(鑄造)。該系列具有多種型式,可以根據控制需要進行選擇。

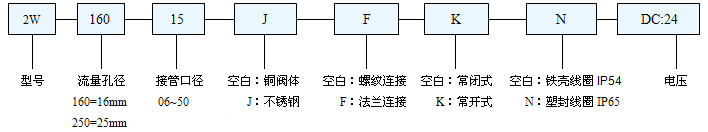

型號 | 2W- 025- 06 |
2W- 025- 08 |
2W- 040- 08 |
2W- 040- 10 |
2W- 160- 10 |
2W- 160- 15 |
2W- 200- 20 |
2W- 250- 25 |
2W- 350- 35 |
2W- 400- 40 |
2W- 500- 50 | |
螺紋G | 1/8", 1/4" | 1/8", 1/4" | 1/4" | 3/8" | 3/8" | 1/2" | 3/4" | 1" | 1¼" | 1½" | 2" | |
通徑 | mm | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | |||
工作方式 | 直動式 | 分布直動式 | ||||||||||
Cv 值 | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | ||||
長L | mm | 40.5 | 40.5 | 40.5 | 52.5 | 69 | 69 | 73 | 99 | 115 | 120 | 154 |
高H | mm | 75 | 75 | 75 | 90 | 117 | 117 | 123.5 | 134.5 | 154 | 162 | 185 |
介質溫度 | -5~80℃ (-10~130℃) | |||||||||||
工作壓力 kgf/cm2 |
常閉式:0~10;常開式:0~6 | |||||||||||
最大耐壓 kgf/cm2 |
12 | |||||||||||
額定電壓 | 220V AC/50HZ 22VA;110V AC/50HZ 22VA;DC24V 18W;DC12V 17W;上下浮動:±10%;其他電壓可定制 |
獲取2W-水氣用電磁閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
2W-水氣用電磁閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
