ZQDF-16P蒸汽電磁閥

ZQDF-16P蒸汽電磁閥
  • <產品信息>
  • 產品型號:ZQDF-16P
  • 產品口徑:DN15-DN100
  • 壓力等級:0-1.6Mpa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供蒸汽電磁閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    ZQDF-16P蒸汽電磁閥介紹

    ZQDF-16P蒸汽電磁閥

    耐腐:主要部件閥塞,閥體等采用不銹鋼和鑄鋼制成,防腐性能良好。

    耐熱:電磁、密封部分采用耐溫電工材料和密封材料,并采用了隔熱措施。

    耐磨:選材合理,閥塞與閥體間利用流體的潤滑作用,減少磨損。

    耐冷凝:蒸汽管道的冷北水是影響蒸汽電磁閥動作的重要因素,本閥則不受冷凝水影響。

    ZQDF-16P蒸汽電磁閥結構與原理

    ZQDF-16P蒸汽電磁閥為分步動作直接先導式電磁閥,可根據斷電時所處開、關狀態的不同,可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥,線圈通電后,銜鐵在電磁力作用下先帶動副閥閥塞提起,主閥閥杯上的流體經副閥流走,減少了作用在主閥閥杯上的壓力,當主閥閥杯上的壓力減少到一定值時,銜鐵帶動主閥閥杯,并利用壓差而使主閥閥杯開啟,介質流通。線圈斷電后,電磁力消失,銜鐵因自重下落復位。同時依靠介質壓力,主副閥得以緊密關閉。常開電磁閥,線圈通電后由于吸力作用,動鐵芯下移,把副閥閥塞壓下,副閥關閉,主閥閥杯內壓力上升,當壓力升到一定值時,主閥閥杯的上下壓差一樣,由于電磁力作用,動鐵芯失去主閥閥杯下,壓緊主閥閥座,閥門關閉。線圈斷電時,電磁吸力為零,副閥閥塞和支鐵芯由于彈簧作用向上提起,副閥打開,主閥閥杯上的流體經副閥流走,減少了作用在主閥閥杯上的壓力,當主閥閥杯上的壓力減少到一定值時,利用壓差把主閥閥杯推起,主閥打開,介質流通。

    ZQDF-16P蒸汽電磁閥主要技術參數

    型號 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
    公稱壓力MPa 1.6
    工作壓差MPa DN15~50 0~1.6
    DN65~100 0.05~1.6
    介質種類 煤氣、空氣等 飽和蒸汽 過熱蒸汽或高溫氣體 水油液體 熱水、油
    介質溫度℃ ≤60 ≤180 ≤220 ≤60 ≤180 ≤220
    電源電壓 AC220V其余規格可作其他訂貨
    使用時間 按JB/T7352-94規定
    泄漏量m1/min 按JB/T7352-94·F規定
    功耗 AC≤70VA DC≤60W
    防爆標志 dIIBT4
    使用環境-
    出線口接頭 內螺紋M20×1.5
    環境溫度 -40~+60℃

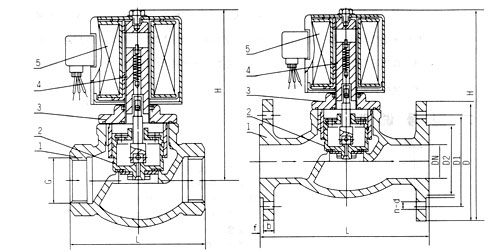

    ZQDF-16P蒸汽電磁閥結構圖

    ZQDF蒸汽電磁閥結構圖- 上海昆煉閥門制造有限公司

    ZQDF-16P蒸汽電磁閥外形尺寸及連接形式表

    公稱通徑
    DN
    外形尺寸 內螺紋 外形尺寸 法蘭連接
    H L G H L D D1 D2 b f N-d
    15 148 92 1/2 176 130 95 65 46 14 2 4-Φ14
    20 148 92 3/4 181 150 105 75 56 16 2 4-Φ14
    25 148 110 1 210 160 115 85 65 16 3 4-Φ14
    32 182 120 11/4 221 180 140 100 76 18 3 4-Φ18
    40 182 140 11/2 230 200 150 110 84 18 3 4-Φ18
    50 192 162 2 252 230 165 125 99 20 3 4-Φ18
    65       265 290 185 145 118 20 3 4-Φ18
    80       276 310 200 160 132 20 3 8-Φ18
    100       373 350 220 180 156 22 3 8-Φ18
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,蒸汽電磁閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • ZQDF-16P-蒸汽電磁閥訂貨注意事項

    獲取ZQDF-16P-蒸汽電磁閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    ZQDF-16P-蒸汽電磁閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
