ZCT不銹鋼蒸汽電磁閥適用于以水或液體為工作介質,可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于ZCT不銹鋼電磁閥采用橡膠密封,故對工作介質的清潔度減低,具有啟閉快等特點。
適用介質:蒸汽、水、油、弱酸堿性液體等
介質溫度:-5~150℃
工作壓力:0~10kgf/cm2;
工作形式:常閉式
閥體材質:不銹鋼SS304(熱鍛閥體或鑄造)
密封件材質:氟橡膠(Viton)
線圈保護系數:鐵殼線圈IP54
型號 | ZCT-3 | ZCT-6 | ZCT-10 | ZCT-15 | ZCT-20 | ZCT-25 | ||
螺紋G | 1/8” 1/4” | 1/4” 1/2” | 3/8” 1/2” | 1/2” 3/4” 1” | 3/4” | 1” | ||
通徑 | mm | 3 | 4.5 | 10 | 15 | 20 | ||

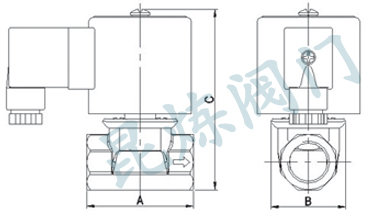

長 | mm | 50 | 50 | 68 | 78 | 78 | 78 | |
寬 | mm | 36 | 36 | 44 | 44 | 59 | 59 | |
高 | mm | 88 | 88 | 95 | 105 | 110 | 115 | |
介質溫度 | ℃ | -5~150℃ | ||||||
工作壓力 (壓差) |
kgf/cm2 | 0~10 | ||||||
額定電壓 | 220VAC/50HZ、DC24V、上下浮動±10%、其他電壓可已定制 |
獲取ZCT-不銹鋼蒸汽電磁閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
ZCT-不銹鋼蒸汽電磁閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
