1、閥體、閥蓋、閥芯、閥桿材質:采用聚四氟(PTFE)材料;
2、密封件:密封件,耐腐蝕等級與PTFE一樣,可耐強酸強堿、強氧化劑及溶劑;
3、活塞式結構取代膜片;
4、流體與磁芯管等金屬部件相隔絕;
5、軟密封工藝。
1、聚四氟乙烯不受化學試劑腐蝕。例如在濃硫酸、硝酸、鹽酸,其重量及性能均無變化,也不溶于溶劑;
2、聚四氟乙烯不吸潮,不燃,對氧、紫外線均穩定,所以具有耐候性,抗表層垢舊,抗褪色及抗脆化等性能;
3、化學惰性,不會對流體介質產生影響;
4、溫度使用廣:它可以在-30℃~+180℃范圍使用。
a) 閥體、閥蓋、閥芯、閥桿材質:采用聚四氟(PTFE)材料
b) 密封件:耐腐蝕性,可耐強酸、硫酸、強堿、強氧化劑等
a) 腐蝕性流體與金屬部件(動鐵芯、彈簧)不接觸,即流體只與聚四氟、密封件接觸,實現了結構上耐腐蝕;
b) 活塞式結構取代了膜片,以免膜片由于腐蝕性流體的作用而破裂、膨脹失效;
c) 先導孔孔徑大,路徑短且直,不易被顆粒物、沉淀物或流體中的結晶物堵塞(例如:水中的泥沙、鹵水中的結晶鹽等)
d) 嵌入式密封結構,密封性能好。
a) 應用于腐蝕性流體。
b) 電磁閥流量孔徑為標準值,可達相對應的流量要求。
c) 壓力范圍:零壓力直動式;先導式公稱壓力0.6MPa;或1.6MPa。
d) 應用于強酸、強堿、強氧化劑等強腐蝕性流體介質以及流體。例如鹽酸、濃硫酸,電鍍液、芳香族溶劑、脂脂族溶劑、流體等管路的自動控制;并且對于流體中的顆粒物、沉淀物、結晶物等適應性好。
通徑 | 接管口徑 | 使用壓力(MPa) | max耐壓(MPa) | Kv值 | 電壓范圍 | 電壓 | 適用流體 |
15 | G1/2〞、法蘭 | 0~0.02MPa(零壓) 0.01~0.6MPa 0.01~1.0MPa |
1.2MPa | 3.6 | ±10% | AC220 VDC24V 其它電壓可根據實際訂制 |
強酸強堿 |
20 | G3/4〞、法蘭 | 5.0 | |||||
25 | G1〞、法蘭 | 8.5 | |||||
32 | G1-1/4〞、法蘭 | 13 | |||||
40 | G1-1/2〞、法蘭 | 18 | |||||
50 | G2〞、法蘭 | 30 | |||||
65 | G2-1/2〞、法蘭 | 45 |

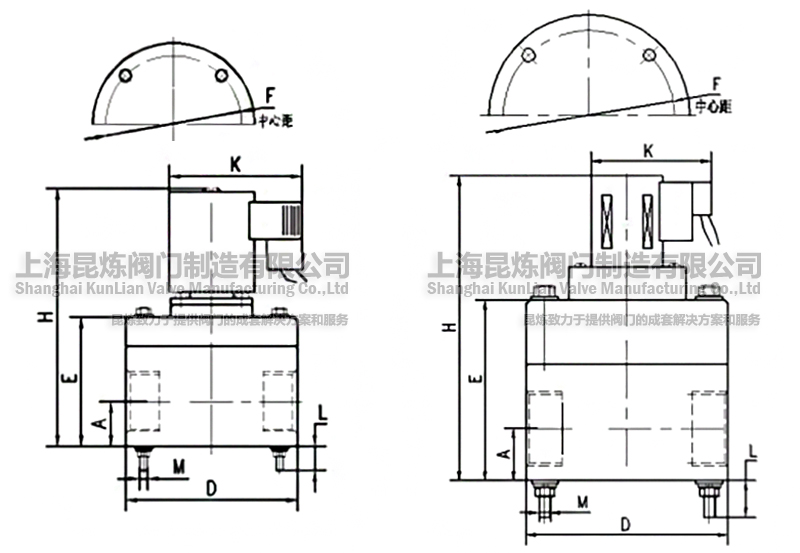

產品規格 | G1/2〞 | G3/4〞 | G1〞 | G1-1/4〞 | G1-1/2〞 | G2〞 | G2-1/2〞 |
D | Φ70 | Φ80 | Φ95 | Φ120 | Φ130 | Φ150 | Φ180 |
H | 127 | 136 | 145 | 200 | 220 | 249 | 262 |
E | 56.5 | 70.5 | 78 | 110 | 113 | 140 | 152 |
A | 18.5 | 20 | 25 | 31 | 33.5 | 43 | 49 |
M | M5 | M6 | M6 | M8 | M8 | M10 | M10 |
L | 14 | 10 | 12 | 20 | 17 | 20 | 25 |
K | 92 | 92 | 92 | 94 | 94 | 94 | 94 |
F | Φ58 | Φ68 | Φ75 | Φ98 | Φ106 | Φ116 | Φ152 |

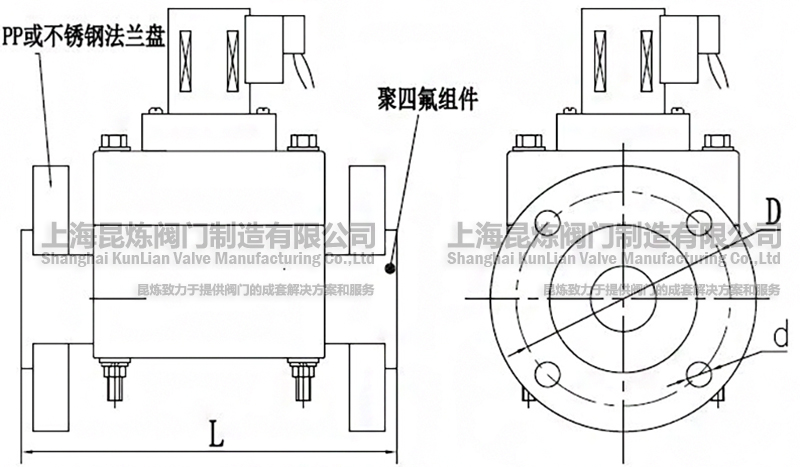

產品規格 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 |
連接方式 | 標配為國標法蘭,1.6MPa尺寸標準(其它法蘭可訂制) | ||||||
L | 140 | 155 | 167 | 216 | 220 | 254 | 295 |
D | Φ65 | Φ75 | Φ85 | Φ100 | Φ110 | Φ125 | Φ145 |
d | Φ14 | Φ14 | Φ18 | Φ18 | Φ18 | Φ18 | Φ18 |

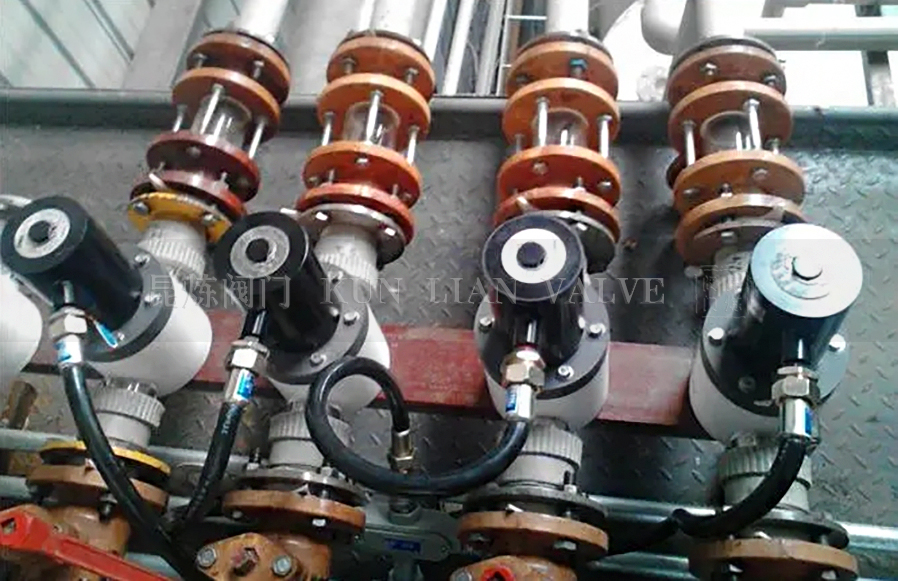

a)安裝時,與電磁閥連接的管道螺紋上纏適量的聚四氟生料帶。
b)使管道螺紋與電磁閥閥體螺紋對位,以免閥體螺紋錯位。
c)昆煉電磁閥安裝時,應握住閥體進行安裝,切勿扳動電磁線圈用力。
d)為了使電磁閥與管道的整體剛性,依實際工況可對電磁閥安裝支撐架。
e)電磁閥應水平安裝。
f)電磁閥應安裝在無滴水的環境,以免線圈長期受潮。
g)電磁閥應安裝在振動較小的地方。
h)安裝時閥體箭頭須與介質流向一樣,并檢查電源是否與標識相符。
a)訂貨時請寫清型號、名稱、通徑、電源、數量。
b)其他要求請?jiān)谟嗀洉r(shí)說明。
獲取ZF4、ZCF-聚四氟電磁閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
ZF4、ZCF-聚四氟電磁閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
