CPVC塑料電磁閥的CPVC樹脂由聚氯乙烯(PVC)樹脂氯化改性制得,是一種工程塑料。使用溫度可達110℃,長期使用溫度為95℃。CPVC是一種應用前景廣闊的工程塑料。
1、流體與金屬部件(動鐵芯、彈簧)隔絕,實現了結構上耐腐蝕;
2、活塞取代膜片,電磁閥使用長;
3、先導孔孔徑大,路徑短且直,不易被顆粒物、沉淀物或流體中的結晶物堵塞(例如:水中的泥沙、鹵水中的結晶鹽等);
4、嵌入式密封結構,密封性能好。電磁閥無泄露;
5、電磁閥流量孔徑為標準值,符合相對應的流量需求;
6、CPVC電磁閥耐腐蝕等級較高及其耐溫性。應用于工廠的熱污水,電鍍?nèi)芤,熱化學試劑輸送;
7、所用CPVC材料、密封件材質符合標準。
產品型號 | CPVC-15 | CPVC-20 | CPVC-25 | CPVC-32 | CPVC-40 | CPVC-50 | |
通量孔徑mm | 15 | 20 | 25 | 32 | 40 | 50 | |
Cv | 4 | 5.5 | 13 | 17 | 25 | 40 | |
接管口徑 | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
介質 | 弱酸堿(氣體、液體),具體咨詢 | ||||||
介質溫度 | Max.+95℃ | ||||||
使用壓力 | 0.01~0.6(MPa)先導式、0~1.5米水柱 直動式 | ||||||
耐壓強度 | 1.2MPa | ||||||
密封材質 | FKM、VITON | ||||||
電壓 | AC220V | 15W | 25W | 啟動:350W 保持:10W | |||
DC24V | 15W | 25W | 啟動:85W 保持:25W |

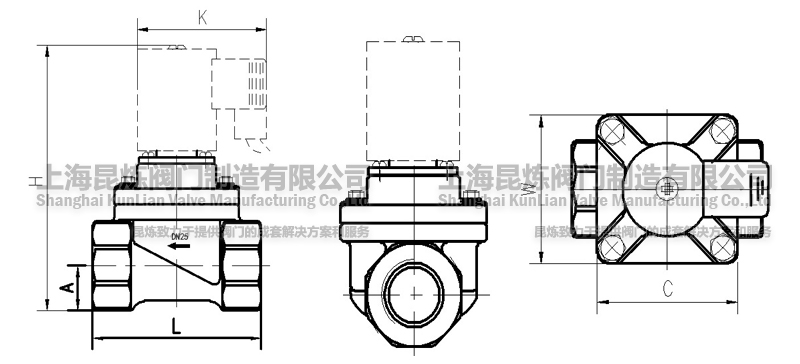

連接方式 | 外型尺寸 | ||||||
L | H | W | C | A | K | D | |
G1/2 | 75 | 132 | 63.5 | 63.5 | 16 | 92 | Φ64 |
G3/4 | 80 | 137 | 63.5 | 63.5 | 19 | 92 | Φ75 |
G1 | 100 | 147 | 74 | 74 | 26 | 92 | Φ85 |
G1-1/4 | 120 | 171 | 94 | 94 | 30 | 94 | Φ100 |
G1-1/2 | 130 | 180 | 94 | 94 | 32.5 | 94 | Φ110 |
G2 | 172 | 225 | 155 | 155 | 42 | 94 | Φ125 |
注:標配為國標G螺紋。NPT螺紋等可訂制

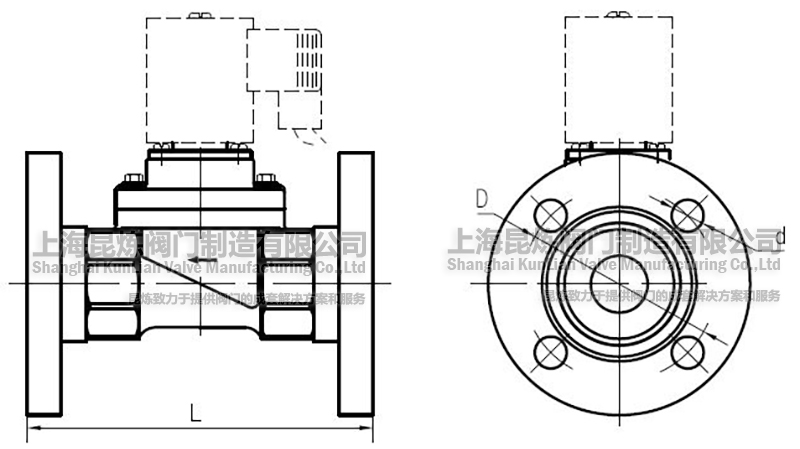

連接方式 | 外型尺寸 | ||||||
L | H | W | C | A | K | D | |
法蘭 | 108 | 132 | 63.5 | 63.5 | 16 | 92 | Φ64 |
法蘭 | 125 | 137 | 63.5 | 63.5 | 19 | 92 | Φ75 |
法蘭 | 152 | 147 | 74 | 74 | 26 | 92 | Φ85 |
法蘭 | 183 | 171 | 94 | 94 | 30 | 94 | Φ100 |
法蘭 | 201 | 180 | 94 | 94 | 32.5 | 94 | Φ110 |
法蘭 | 264 | 225 | 155 | 155 | 42 | 94 | Φ125 |
注:標配為國標法蘭。美標、日標法蘭可訂制

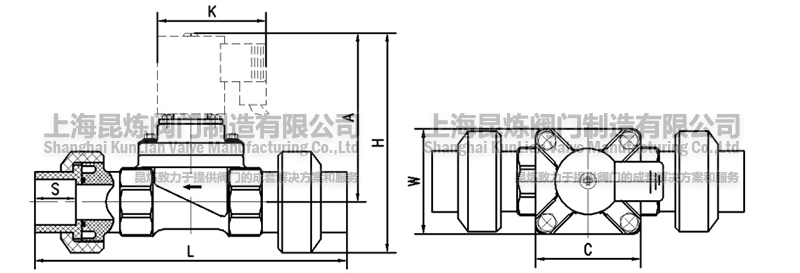

連接方式 | 外型尺寸 | ||||||
L | H | W | C | A | K | S | |
DN15活接 | 169 | 143 | 63.5 | 63.5 | 116 | 92 | 16.5 |
DN20活接 | 198 | 149.5 | 63.5 | 63.5 | 118 | 92 | 19 |
DN25活接 | 234 | 158 | 74 | 74 | 121 | 92 | 22.5 |
DN32活接 | 272 | 184 | 94 | 94 | 141 | 94 | 26.5 |
DN40活接 | 290 | 196.5 | 94 | 94 | 147.5 | 94 | 31.5 |
DN50活接 | 360 | 242.5 | 155 | 155 | 183 | 94 | 38 |
DN65活接 | 412 | 258 | 155 | 155 | 183 | 94 | 44 |
注:標配為國標活接。美標、日標活接可訂制
獲取SDV-CPVC塑料電磁閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
SDV-CPVC塑料電磁閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
