GID電動真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置,可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號,來實現閥門開、關或中間位置的控制,用于接通或切斷真空管路中的氣流。和其他相同口徑真空閥門相比,具有結構簡單,通導能力大,閥體厚度小,啟閉快等優點。適用的工作介質為空氣和非腐蝕性氣體。
適用范圍(Pa) | 105~1.3x10-4 |
閥門漏率(Pa.L/S) | ≤1.3x10-4 |
法蘭標準 | JB919 |
介質溫度(℃) | -25~+80(密封材料為丁腈橡膠) -30~+150(密封材料為氟橡膠) |
安裝位置 | 任意 |
控制電路 | 標準出廠:AC220V/50Hz開關型 其他:AC380V;DC24V開關型 |
信號反饋 | 智能型 |
閥體、閥蓋、閥桿:碳鋼或不銹鋼
密封件:丁腈橡膠、氟橡膠。

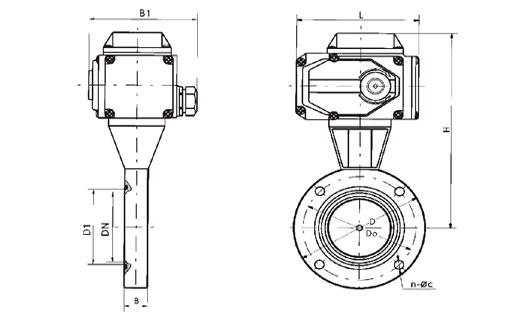

型號 | 通徑(DN) | D | Do | B | H | L | n-ΦC |
GID-40 | 40 | 85 | 70 | 22 | 183 | 157 | 4-Φ7 |
GID-50 | 50 | 110 | 90 | 22 | 195 | 157 | 4-Φ7 |
GID-65 | 65 | 105 | 70 | 26 | 203 | 157 | 4-Φ9 |
GID-80 | 80 | 145 | 125 | 30 | 213 | 157 | 4-Φ9 |
GID-100 | 100 | 170 | 145 | 30 | 231 | 157 | 4-Φ12 |
GID-150 | 150 | 220 | 195 | 35 | 251 | 157 | 8-Φ12 |
GID-200 | 200 | 275 | 250 | 40 | 315 | 207 | 8-Φ12 |
GID-250 | 250 | 330 | 300 | 45 | 343 | 207 | 8-Φ14 |
GID-300 | 300 | 380 | 350 | 45 | 368 | 207 | 8-Φ14 |
GID-400 | 400 | 500 | 465 | 60 | 451 | 256 | 8-Φ18 |
GID-500 | 500 | 600 | 565 | 80 | 535 | 280 | 12-Φ21 |
GID-600 | 600 | 710 | 670 | 100 | 576 | 280 | 12-Φ21 |
獲取GID-電動真空蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
GID-電動真空蝶閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
