GIQ氣動真空蝶閥的氣動執行器是以壓縮空氣為動力,通過電磁換向閥改變氣路方向,推動活塞齒條、齒輪的機械運動,以角行程輸出扭矩來驅動蝶閥,作啟閉運動。從而達到接通或切斷真空管路中氣流的目的,是目前一種氣動執行器控制的氣動蝶閥,分為雙作用和單作用(彈簧復位)氣缸?蛇x配反饋信號裝置及電氣閥門定位器。適用的工作介質為空氣和非腐蝕性氣體。
適用范圍(Pa) | 105~1.3x10-4 |
閥門漏率(Pa.L/S) | ≤1.3x10-4 |
介質溫度(℃) | -25~+80(密封材料為丁腈橡膠) -30~+150(密封材料為氟橡膠) |
氣源壓力(MPa) | 0.4~0.6 |
法蘭標準 | JB919 |
安裝位置 | 任意 |
控制電路 | 標準:AC220V/50Hz開關型 其他:AC110V;DC24V;DC12V等 |
信號反饋 | 智能型 |
氣缸可選 | 標準:雙作用 其他:單作用 |
閥體、閥蓋、閥桿:碳鋼或不銹鋼
密封件:丁腈橡膠、氟橡膠。

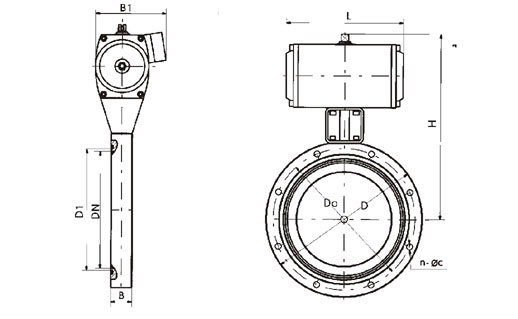

型號 | 通徑(DN) | D | Do | B | H | L | n-ΦC |
GIQ-40 | 40 | 85 | 70 | 22 | 162 | 104 | 4-Φ7 |
GIQ-50 | 50 | 110 | 90 | 22 | 175 | 104 | 4-Φ7 |
GIQ-65 | 65 | 125 | 105 | 26 | 198 | 140 | 4-Φ9 |
GIQ-80 | 80 | 145 | 125 | 30 | 208 | 140 | 4-Φ9 |
GIQ-100 | 100 | 170 | 145 | 30 | 220 | 140 | 4-Φ12 |
GIQ-150 | 150 | 220 | 195 | 35 | 272 | 164 | 8-Φ12 |
GIQ-200 | 200 | 275 | 250 | 40 | 330 | 190 | 8-Φ12 |
GIQ-250 | 250 | 330 | 300 | 45 | 335 | 190 | 8-Φ14 |
GIQ-300 | 300 | 380 | 350 | 55 | 426 | 247 | 8-Φ14 |
GIQ-400 | 400 | 500 | 465 | 60 | 520 | 308 | 8-Φ18 |
GIQ-500 | 500 | 600 | 565 | 80 | 643 | 378 | 12-Φ18 |
GIQ-600 | 600 | 710 | 670 | 100 | 760 | 524 | 12-Φ21 |
GIQ-800 | 800 | 920 | 880 | 130 | 962 | 648 | 20-Φ21 |
