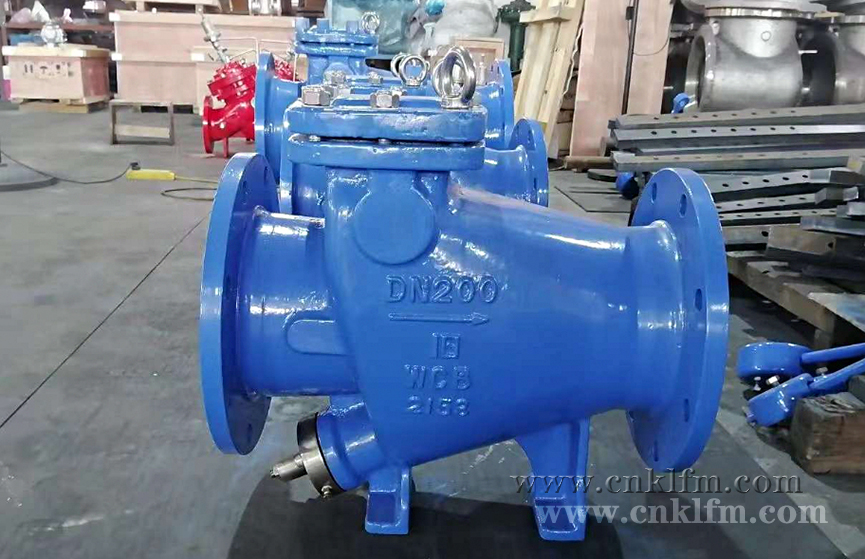

HH49X、HH48X蝶式消聲緩閉止回閥

HH49X、HH48X蝶式消聲緩閉止回閥
  • <產品信息>
  • 產品型號:HH49X、HH48X
  • 產品口徑:DN50-DN1400
  • 壓力等級:1.0-2.5MPa
  • 產品材質:灰鑄鐵、碳鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供蝶式消聲緩閉止回閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    HH49X、HH48X蝶式消聲緩閉止回閥介紹

    HH49X、HH48X蝶式消聲緩閉止回閥主要用于凈水、源木、污水、海水等介質的供、排水管道上,安裝在水泵出口處,用以截?cái)嘟橘|(zhì)的回流,保護管道、水泵的運行。

    HH49X、HH48X蝶式消聲緩閉止回閥主要特點

    1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。

    2、緩閉系統性能優良,不受管道中介質的影響,閥瓣先速關后緩閉。

    3、橡膠軟密封,封閉性能好,使用長。

    4、橡膠緩沖,啟閉平穩。

    5、比老式止回閥阻力小,節能。

    HH49X、HH48X蝶式消聲緩閉止回閥工作原理

    蝶式消聲緩閉止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸、針型閥(微量調節閥)組成?咳肟诮橘|(zhì)的推力作用,將兩塊閥板平穩推開。在此同時,入口的壓力介質周日入儲油缸內活塞的下部,推動活塞,將活塞上部的油通過針型閥分別太入閥體兩側小油缸尾端,使小氣缸內的活塞桿伸出,當入口介質壓力下降自動關閉。但由于活塞桿處于伸出位置,頂住閥瓣不全關閉,還剩有20%左右的面積使介質通過,從而起到了消水錘的作用,閥瓣被活塞桿項住,活塞后腔的壓力通過針型閥緩慢進入儲油缸,閥瓣逐漸關閉。閥瓣分成先快后緩慢兩步關閉,達到了防電機逆轉又起到了降水錘靜音的作用。

    HH49X、HH48X蝶式消聲緩閉止回閥安裝

    1、蝶式消聲緩閉止回閥可以水平安裝(箭頭平行水平地面),也可以垂直安裝(箭頭與水平地面垂直方向),一般DN大于400的采用水平方向安裝。

    2、安裝前應對管道進行清洗,對閃光燈檢查,再裝入管路,裝入時注意箭頭所指方向與介質運行方向一樣。

    3、在該閥的入口處應安裝過濾器,出口處要安裝一臺蝶閥或閘閥,以便于該閥門及其它設備維修。

    4、在法蘭連接螺栓時,應注意對稱均勻。

    HH49X、HH48X蝶式消聲緩閉止回閥主要外形尺寸

    公稱通徑 尺寸 公稱通徑 尺寸
    DN(mm) L H H1 DN(mm) L H H1
    40 140 200 88 350 290 480 297
    50 150 215 98 400 310 550 324
    65 170 225 108 450 330 585 351
    80 180 235 118 500 350 640 379
    100 190 280 130 600 390 720 434
    125 200 290 148 700 430 780 491
    150 210 310 172 800 470 840 549
    200 230 350 210 900 510 990 600
    250 250 415 240 1000 550 1050 655
    300 270 450 264 1200 630 1210 770
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,蝶式消聲緩閉止回閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • HH49X、HH48X-蝶式消聲緩閉止回閥訂貨注意事項

    獲取HH49X、HH48X-蝶式消聲緩閉止回閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    HH49X、HH48X-蝶式消聲緩閉止回閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
