SSDF-I水上式底閥

SSDF-I水上式底閥
  • <產品信息>
  • 產品型號:SSDF-I
  • 產品口徑:DN50-DN600
  • 壓力等級:1.0-2.5Mpa
  • 產品材質:鑄鐵、球鐵、鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供水上式底閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    SSDF-I水上式底閥介紹

    SSDF-I水上式底閥優點

    1、水上式底閥是替代水下式底閥、安裝于水面以上水平管與進水管的90°轉彎處,可代替彎頭,其密封性能好,并設有阻尼裝置,對水錘有減緩作用。

    2、節能,在正常工作使用時(按千噸/米耗電量)可節能5-7%左右。

    3、使用長、維修方便,在使用期內一般沒有什么故障,處理也方便。

    4、自吸性能,老式底閥的密封性能差,經常會出現停泵后不能出水的問題,而水上式底閥具有的密封好,使下一次起泵的順利進行。

    5、本產品連接法蘭符合規定,通用性能好。每臺水泵要安裝一只底閥,底閥通常安裝于水面以下,而水上式底閥則安裝于水面以上,是理想的引水設備而且可取代真空泵及抽真空裝置。

    SSDF-I水上式底閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端。限制水泵管內液體返回水源,起著只進不出的功能。閥蓋上有很多個進水口和加強筋,主要應用在抽水的管路上,水上式底閥作為原水下式底閥的替換產品,節能,不易阻塞。

    SSDF-I水上式底閥性能與用途

    水上式底閥作底閥時可安裝在進水管露在水面上立管的轉彎處,作止回閥用時,可代替彎頭裝在泵出水口的90°轉彎處。本閥摩擦阻力小,安裝簡單,維修方便,可在水上安裝維修,其密封性能好,可達到滴水不漏,即降低了供水運行費用。

    主要適用化工,紡織,印染,冶金,排灌等行業的水泵配套使用。可在泵前,代替底閥?稍诒煤笥,代替止回閥。

    SSDF-I水上式底閥性能參數

    工作壓力:0.6-1.0Mpa

    工作介質:水等一般性液體

    工作溫度:≤80℃

    閥體材質:鑄鐵,鑄鋼,不銹鋼

    SSDF-I水上式底閥結構與原理

    水上式底閥由1、閥體,2、閥瓣,3、活塞桿,4、閥蓋,5、定位柱等零件組成。詳見下圖。啟動水泵前先向吸水管中充滿液體,使水泵有足夠的吸力,將液體吸入閥門,打開活塞閥瓣,從而進行供水作業,當停泵后,閥瓣在液壓力和本身重力的作用下關閉,而阻止液體回到泵前。

    序號 1 2 3 4 5 6 7 8 9 10 11 12
    名稱 閥體 閥瓣 閥桿 閥蓋 閥桿套 密封圈 螺栓螺母 螺母 密封圈 壓板 螺母

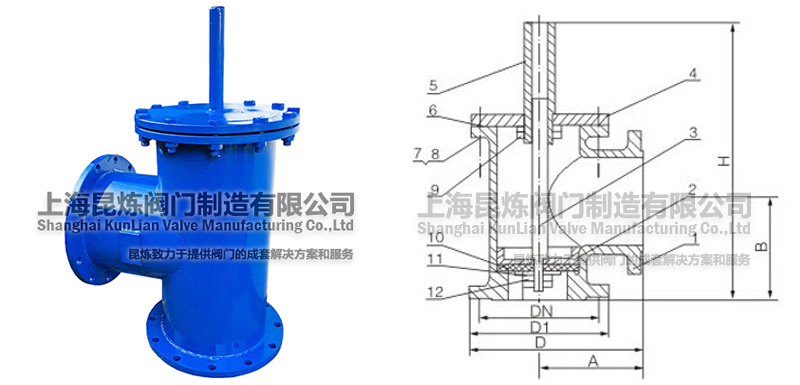

    SSDF-I水上式底閥結構圖與主要尺寸

    SSDF-I水上式底閥結構圖- 上海昆煉閥門制造有限公司

    公稱通徑DN(mm) D D1 A B
    0.6Mpa 1.0Mpa 1.0Mpa 1.6Mpa
    50 140 160 110 125 110 95
    65 160 180 130 145 125 105
    80 185 195 150 160 135 125
    100 205 215 170 180 160 125
    150 260 280 225 240 205 145
    200 315 335 280 295 220 185
    250 370 390 335 350 260 205
    300 435 440 395 400 280 245
    350 485 500 445 460 305 270
    400 535 565 495 515 335 310
    450 590 615 550 565 360 360
    500 640 670 600 620 390 390
    600 755 780 705 725 500 460

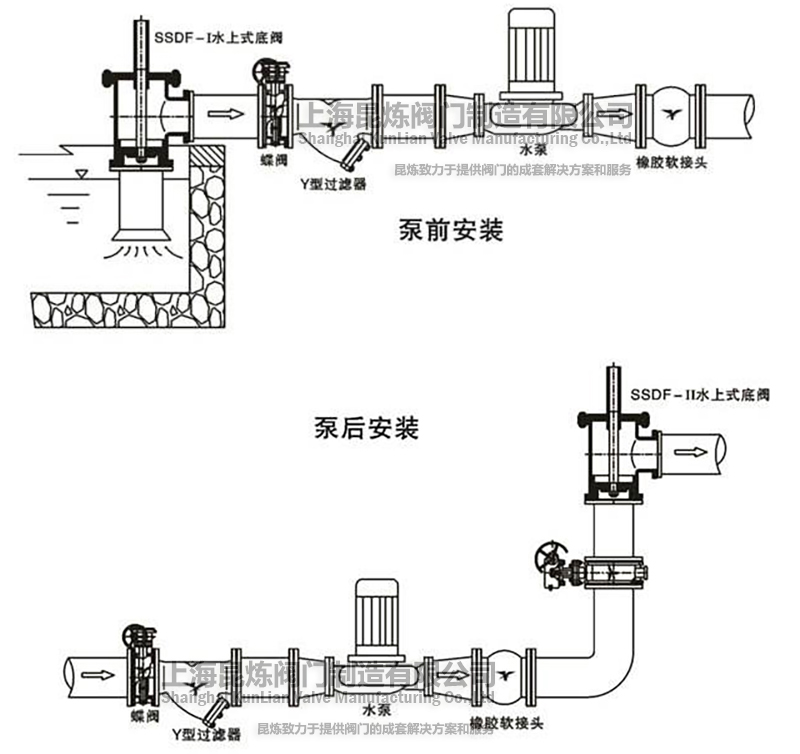

    SSDF-I水上式底閥安裝示意圖

    SSDF-I水上式底閥安裝示意圖- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,水上式底閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • SSDF-I-水上式底閥訂貨注意事項

    獲取SSDF-I-水上式底閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    SSDF-I-水上式底閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:SSDF-I-水上式底閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
