ST-16CT型過濾器

ST-16CT型過濾器
  • <產品信息>
  • 產品型號:ST-16C
  • 產品口徑:DN50-DN400
  • 壓力等級:1.6Mpa-5.0Mpa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供T型過濾器選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    ST-16CT型過濾器介紹

    ST-16C-T型過濾器是管道輸送液體過程中清理固體雜質的設備。液體流經過濾器時,其中的雜質被濾出,可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時,只要將可拆卸的濾筒取出,清理濾出的雜質后,重新裝入,使用維護方便。

    ST-16C-T型過濾器主要技術參數

    殼體材質:碳鋼、不銹鋼(SUS304、SUS304L、SUS316、SUS316L)、襯氟、塑料(PP、PVC等)。

    粗濾器過濾芯件材質:濾框、濾網均為不銹鋼。

    密封圈材質:聚四氟乙烯。

    工作溫度:碳鋼:-40~380℃,不銹鋼:-80~450℃。

    ST-16C-T型過濾器適用范圍

    1、石油化工生產中的弱腐蝕性物料,如:水、氨、油品、烴類等。

    2、化工生產中的府蝕性物料,如:燒堿、純堿、濃、稀硫酸、碳酸、醋酸、酯酸等。

    3、制冷中的低溫物料,如:液甲烷、液氨、液氧和冷劑。

    4、輕工食品中有要求的物料,如:啤酒、飲料、乳制品、糧漿用品等。

    5、連接形式:法蘭連接、螺紋連接、焊接。

    ST-16C-T型過濾器選型表

    公稱通徑(DN) 50-600 連接方式 法蘭、對焊、螺紋
    殼體材質 碳鋼(可襯PO、F46)、不銹鋼、PP、PVC 法蘭壓力 0.25-16Mpa、150-600LB
    濾芯材質 不銹鋼、PP、PTFE、尼龍 法蘭密封面 FF、RF、MFM、RJ、TG
    過濾精度 10目-500目 墊片材質 PTFE、金屬纏繞、丁腈橡膠

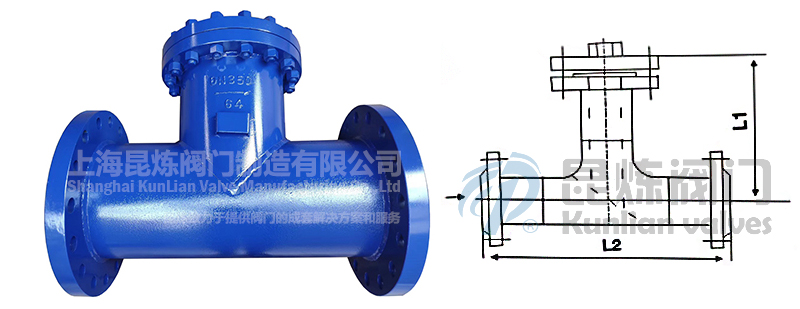

    ST-16C法蘭直通T型過濾器結構圖

    ST-16C法蘭直通T型過濾器結構圖- 上海昆煉閥門制造有限公司

    ST-16C法蘭直通T型過濾器尺寸表(PN≤5.0)

    公稱通徑(DN) L1 L2 管塞
    50 149 256 R1/2"
    65 170 292 R1/2"
    80 182 312 R3/8"
    100 210 362 R3/8"
    125 235 420 R3/8"
    150 260 464 R3/8"
    200 320 560 R3/4"
    250 380 670 M20*1.5
    300 430 780 M20*1.5
    350 450 830 M20*1.5
    400 530 910 M20*1.5
    500 650 1140 M20*1.5
    600 670 1240 M20*1.5

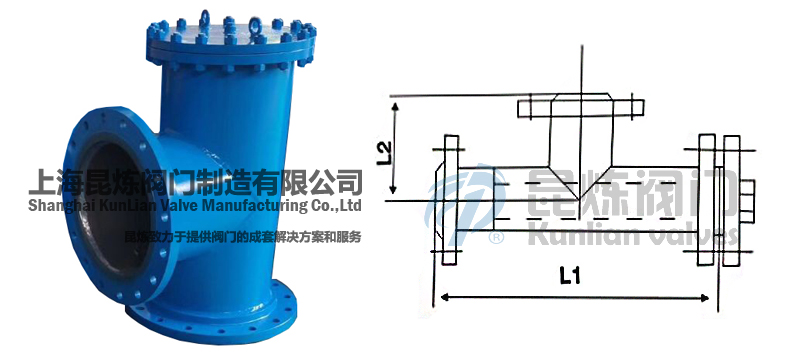

    ST-16C法蘭直角T型過濾器結構圖

    ST-16C法蘭直角T型過濾器結構圖- 上海昆煉閥門制造有限公司

    ST-16C法蘭直角T型過濾器尺寸表(PN≤5.0)

    公稱通徑(DN) 結構尺寸 管塞
    L1 L2
    80 300 150 R1/2"
    100 360 160 R1/2"
    150 440 200 R3/4"
    200 540 230 R3/4"
    250 600 270 M20*1.5
    300 680 300 M20*1.5
    350 750 340 M20*1.5
    400 850 380 M20*1.5

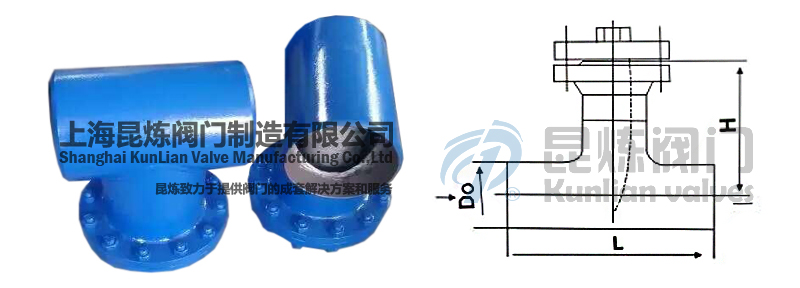

    ST-16C焊接直通T型過濾器結構圖

    ST-16C焊接直通T型過濾器結構圖- 上海昆煉閥門制造有限公司

    ST-16C焊接直通T型過濾器尺寸表(PN≤10.0)

    公稱通徑(DN) Do L H 管塞
    50 57 128 175 R1/2"
    65 76 152 195 R1/2"
    80 89 172 210 R1/2"
    100 108 210 230 R1/2"
    125 133 248 310 R3/4"
    150 159 286 335 R3/4"
    200 219 356 400 R3/4"
    250 273 432 450 M20*1.5
    300 325 508 535 M20*1.5
    350 377 558 580 M20*1.5
    400 426 610 640 M20*1.5

    ST-16C-T型過濾器安裝

    T型過濾器可水平或垂直安裝,但應注意水流方向與外殼箭頭方向應一樣,垂直時要求水流方向是自上而下。

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,T型過濾器的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • ST-16C-T型過濾器訂貨注意事項

    獲取ST-16C-T型過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    ST-16C-T型過濾器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
