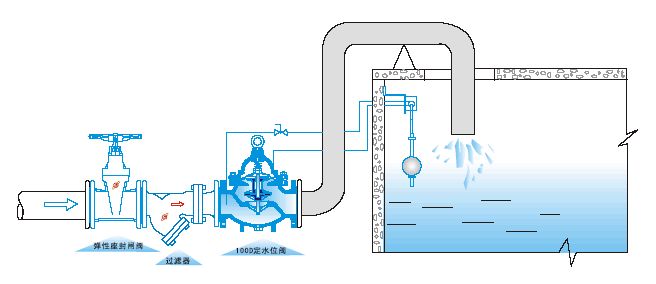

100D定水位閥是一種隔膜式調節水箱和水塔掖面位置的閥門,由主閥、浮球?qū)чy、浮球等組成。閥門由浮球控制,在閥門關閉時自動控制水泵停機;水位降低后重新啟動水泵,自動打開閥門,以免停泵水錘的產生,以免管道產生過高壓力。適用于工礦、企業、建筑中的水箱、水池、水塔的自動空水系統。
定水位閥浮球動作快,液位控制,水位不受水壓干擾且關閉嚴實。
公稱通徑 | DN40-DN600 | ||
公稱壓力 | 1.0Mpa | 1.6Mpa | 2.5Mpa |
適用溫度 | 0℃~80℃ | ||
殼體試驗壓力 | 1.5Mpa | 2.4Mpa | 3.75Mpa |
密封試驗壓力 | 1.1Mpa | 1.76Mpa | 2.75Mpa |
最低動作壓力 | P1≥0.07MPa | ||
結構長度標準 | Q/BYL-2002 | ||
法蘭長度標準 | GB/T 17241.6 | ||
試驗壓力標準 | GB/T 13927;AP1598 |
閥體 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 | 閥蓋 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
彈簧 | 彈簧鋼/不銹鋼 | 閥桿 | 2Cr13 |
膜片 | 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 | 閥座 | 銅合金/不銹鋼 |
閥盤 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼/銅 | 膜片壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
O型密封圈 | 丁腈橡膠/三元乙丙橡膠 | O型圈壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
DN | L | A1 | A | H1 | H | F |
40 | 200 | 265 | 210 | 225 | 85 | 170 |
50 | 203 | 265 | 210 | 225 | 85 | 170 |
65 | 213 | 310 | 215 | 230 | 90 | 180 |
80 | 241 | 350 | 245 | 245 | 105 | 210 |
100 | 272 | 460 | 305 | 285 | 138 | 275 |
125 | 300 | 520 | 365 | 295 | 155 | 310 |
150 | 333 | 570 | 415 | 378 | 178 | 355 |
200 | 400 | 595 | 510 | 370 | 230 | 460 |
250 | 480 | 780 | 560 | 390 | 250 | 500 |
300 | 550 | 905 | 658 | 430 | 290 | 580 |
350 | 620 | 1025 | 696 | 460 | 320 | 640 |
400 | 685 | 1080 | 735 | 496 | 356 | 715 |
450 | 750 | 1030 | 610 | 530 | 390 | 780 |
500 | 810 | 1135 | 665 | 555 | 415 | 830 |
600 | 935 | 1270 | 725 | 600 | 460 | 920 |
獲取100D-定水位閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
100D-定水位閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
