100A角型定水位閥是一種隔膜式調節水箱和水塔液面位置的閥門。閥門由一尼龍膜片將其分為上下兩個腔室,當液面達到設定位置時,浮球?qū)чy關閉,上腔壓力大于下腔,閥門關閉,即停止供水;當液面下降超過預設位置,浮球?qū)чy開啟,上腔壓力小于下腔壓力,閥門開啟,閥門向池內供水。
角型定水位閥主要由一角型隔膜式主閥,內部含一片尼龍膜片及一只彈簧,并經由主閥外部一組控制浮球閥啟閉主閥。當水池水位達到滿水位時,控制浮球閥會先行關閉后再傳訊關閉主閥。當水池水位下降約10公分后控制浮球閥再行開啟,并使主閥重新開啟大量補充進水。

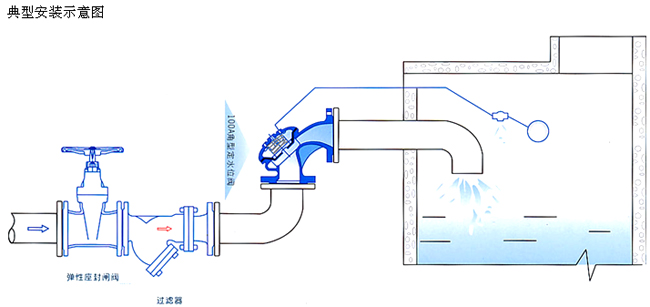

角型定水位閥安裝方便,可省去管道彎頭,節省安裝空間。水位不受水壓干擾且關閉嚴實。浮球可隨水池的位置和距離安裝。
公稱通徑 | DN40-DN300 | |
公稱壓力 | 1.0Mpa | 1.6Mpa |
適用溫度 | 0℃~80℃ | |
殼體試驗壓力 | 1.5Mpa | 2.4Mpa |
密封試驗壓力 | 1.1Mpa | 1.76Mpa |
閥體 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 | 閥桿 | 2Cr13 |
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
H | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 |
獲取100A-角型定水位閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
100A-角型定水位閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
