500X持壓泄壓閥

500X持壓泄壓閥
  • <產品信息>
  • 產品型號:500X
  • 產品口徑:DN40-DN600
  • 壓力等級:1.0-2.5Mpa
  • 產品材質:灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供持壓泄壓閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    500X持壓泄壓閥介紹

    500X持壓泄壓閥主要用于供水系統中,以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘消除裝置.并且閥門控制系統的入口處裝有一個自清潔濾網,利用流體特性,使比重較大、直徑較大的懸浮顆粒不會進入控制系統,符合系統循環,使閥門能運行。系統動作平穩、使用長適用于600口徑以下的管道。

    500X持壓泄壓閥作泄壓閥

    當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口,此時主閥處于開啟狀態。當入口壓力超過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。

    500X持壓泄壓閥作持壓閥

    當泄壓/持壓導閥調整為持壓狀態時,只要主閥入口水壓低于導閥設定值,導閥關閉。主要控制室升壓,主閥關閉。當主閥上游供水壓力超過導閥設定壓力時,持壓導閥才能打開,控制室的水經球閥排至出口,控制室降壓主閥開啟,開始供水,保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵?lián)Q下。

    500X持壓泄壓閥結構特點和用途

    500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,穩定供水路壓力在設定的安全值之下;做持壓閥用,可穩定主閥上游水壓在設定值之上,保持主閥上游供水壓力。本產品利用水力自力控制,不用其它裝置和能源,保養簡便,一閥多用。本系列閥門產品用于建筑、生活區等供水管網系統及城市供水工程。

    500X持壓泄壓閥主要技術參數

    公稱壓(Mpa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用介質 介質溫度(℃)
    1.0 1.5 1.1 0-80
    1.6 2.4 1.76
    2.5 3.75 2.75

    500X持壓泄壓閥主要零件材料

    零件名稱 零件材料

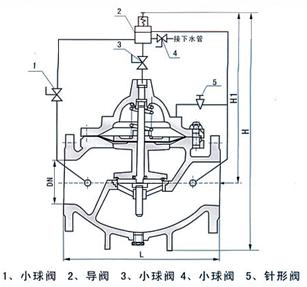

    500X持壓泄壓閥結構圖- 上海昆煉閥門制造有限公司

    閥體 閥蓋 WCB
    閥座 閥盤 銅合金
    密封圈 O型圈 丁腈橡膠
    閥桿 2Cr13
    彈簧 50CrVA
    針型閥 銅合金
    球閥 銅合金
    浮球閥 銅合金
    微型過濾器 不銹鋼

    500X持壓泄壓閥主要外形連接尺寸

    DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
    L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
    H1 463 463 463 516 516 520 537 596 653 709 805 855 953 990 1030 1030
    H 557 557 557 610 610 625 642 750 808 864 1135 1185 1325 1385 1445 1445

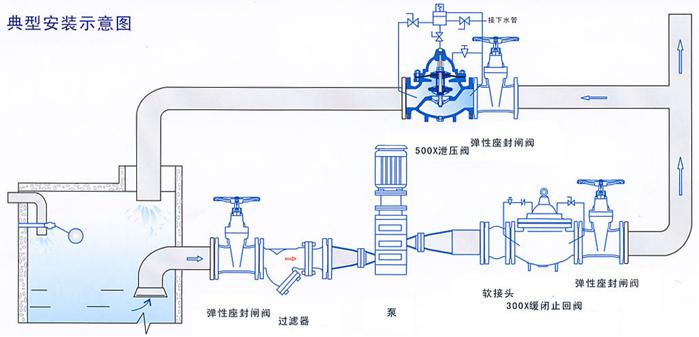

    500X持壓泄壓閥安裝示意圖

    500X持壓泄壓閥安裝示意圖- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,持壓泄壓閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • 500X-持壓泄壓閥訂貨注意事項

    獲取500X-持壓泄壓閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    500X-持壓泄壓閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
