FWL-1管道阻火器又名天然氣阻火器,采用四片阻火板,比普通管道阻火器多兩片阻火板,適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨原油等,輸送可燃性氣體的管道上、火炬系列、油氣回收系統、加熱爐燃料氣的管網上、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統。
管道阻火器系新型可燃?xì)怏w管道阻火器。按GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》的規定。阻火器結構合理,阻火層采用不銹鋼材料,耐腐蝕易于清洗。殼體采用不銹鋼,碳鋼及鑄鋼多種材料,符合不同工藝管道的需要。
1、阻火器阻火性能。
2、殼體水壓試驗。
管道阻火器具有結構合理,重量輕、耐腐蝕。
易檢修,安裝方便等特點。
阻火器芯子采用不銹鋼材料,耐腐蝕易于清洗。
閥體材質:鑄鋼、不銹鋼。
工作壓力:0.6-6.4MPA
工作溫度:-20℃- 550℃
口徑:DN15-DN500
連接方式:法蘭
適用介質:油品、氣、天然氣、燃?xì)、瓦斯?/p>
1、輸送可燃性氣體的管道上;
2、火炬系統;
3、廢氣排放燃燒;
4、加熱爐燃料氣的管網上;
5、天然氣管道;
6、煤礦瓦斯排放系統等;

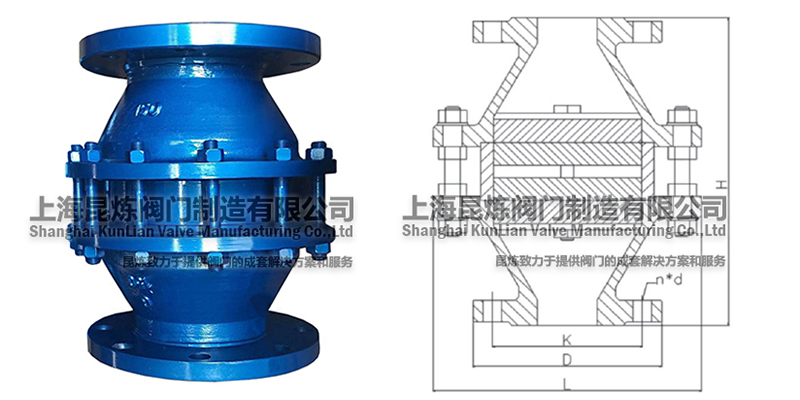

公稱通徑DN(mm) | 外形尺寸 | ||||
L | H | D | K | n-d | |
15 | 125 | 187 | 95 | 65 | 4-14 |
20 | 125 | 187 | 105 | 75 | 4-14 |
25 | 130 | 200 | 115 | 85 | 4-14 |
32 | 150 | 213 | 135 | 100 | 4-18 |
40 | 170 | 225 | 150 | 110 | 4-18 |
50 | 190 | 245 | 165 | 125 | 4-18 |
65 | 205 | 255 | 180 | 145 | 8-18 |
80 | 220 | 265 | 200 | 160 | 8-18 |
100 | 240 | 285 | 220 | 180 | 8-18 |
125 | 280 | 305 | 245 | 210 | 8-18 |
150 | 310 | 310 | 280 | 240 | 8-22 |
200 | 360 | 330 | 335 | 295 | 8-22 |
250 | 430 | 360 | 395 | 350 | 12-22 |
300 | 495 | 415 | 445 | 400 | 12-22 |
350 | 585 | 445 | 505 | 460 | 16-22 |
400 | 635 | 475 | 565 | 515 | 16-26 |
450 | 690 | 495 | 615 | 565 | 20-26 |
500 | 750 | 535 | 670 | 620 | 20-26 |
600 | 860 | 565 | 780 | 725 | 20-33 |
公稱通徑DN(mm) | 外形尺寸 | ||||
L | H | D | K | n-d | |
15 | 125 | 187 | 95 | 65 | 4-14 |
20 | 125 | 187 | 105 | 75 | 4-14 |
25 | 130 | 200 | 115 | 85 | 4-14 |
32 | 150 | 213 | 135 | 100 | 4-18 |
40 | 170 | 225 | 150 | 110 | 4-18 |
50 | 190 | 245 | 165 | 125 | 4-18 |
65 | 205 | 255 | 180 | 145 | 8-18 |
80 | 220 | 265 | 200 | 160 | 8-18 |
100 | 240 | 285 | 220 | 180 | 8-18 |
125 | 280 | 305 | 245 | 210 | 8-18 |
150 | 330 | 330 | 285 | 240 | 8-22 |
200 | 380 | 370 | 340 | 295 | 12-22 |
250 | 450 | 410 | 405 | 355 | 12-26 |
300 | 520 | 445 | 460 | 410 | 12-26 |
350 | 595 | 465 | 520 | 470 | 16-26 |
400 | 645 | 495 | 580 | 525 | 16-30 |
450 | 710 | 525 | 640 | 585 | 20-30 |
500 | 780 | 565 | 715 | 650 | 20-33 |
600 | 895 | 595 | 840 | 770 | 20-36 |
為了使管道阻火器的性能達到使用的目的。對阻火器應定期進行檢查和保養。
1、阻火器每半年檢查一次,檢查阻火芯子是否堵塞,變形,腐蝕等。
2、發現被堵塞的阻火層芯子應清洗干凈,使芯子上的每個孔眼流通,對于變形和腐蝕的阻火層應更換。
3、重新安裝阻火層芯子時,應使結合面不得漏氣。
獲取FWL-1-管道阻火器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
FWL-1-管道阻火器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
