GZW-1、ZHQ-B管道阻火器

GZW-1、ZHQ-B管道阻火器
  • <產品信息>
  • 產品型號:GZW-1、ZHQ-B
  • 產品口徑:DN15-DN800
  • 壓力等級:1.0Mpa-5.0Mpa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供管道阻火器選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    GZW-1、ZHQ-B管道阻火器介紹

    GZW-1、ZHQ-B管道阻火器又名管道防火器,是用來阻止易燃?xì)怏w和易燃液體蒸汽的火焰向外蔓延的裝置。設計阻火內件時,是根據不同混合氣體的介質、氣體的組分、壓力降、長徑比、彎頭數量來設計MESG值并達到一定阻火速度值的有規則填料。當火焰進入阻火器后,被有規則的阻火元件切割成許多細小的火焰流,由于傳熱的作用和器壁效應,進入的氣體被冷卻,使冷卻的氣體達不到著火溫度,沒有著火溫度就不能形成燃燒,使火焰流猝滅,從而達到阻火目的。

    GZW-1、ZHQ-B管道阻火器零部件材料

    閥體材料 碳鋼WCB、不銹鋼304、316、
    阻火芯件材料 不銹鋼阻火波紋板
    密封件材料 耐油石棉橡膠、四氟PTFE
    環境溫度℃ ≤60℃
    公稱壓力(MPa) 0.6~4.0
    防爆級別 BS5501:ⅡA、ⅡB、ⅡC

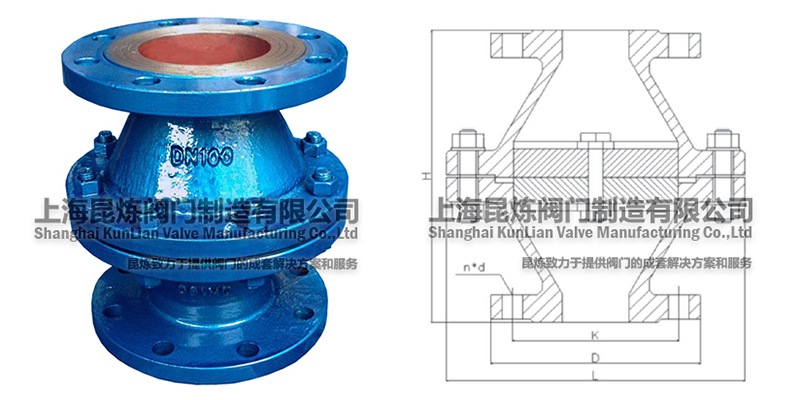

    GZW-1、ZHQ-B管道阻火器結構圖

    GZW-1、ZHQ-B管道阻火器結構圖- 上海昆煉閥門制造有限公司

    GZW-1、ZHQ-B管道阻火器主要尺寸PN16/PN10

    公稱通徑DN(mm) 外形尺寸 注:4層阻火芯H高加45mm
    L H D K n-d
    DN15 125 142 95 65 4-14
    DN20 125 142 105 75 4-14
    DN25 130 155 115 85 4-14
    DN32 150 168 135 100 4-18
    DN40 170 180 150 110 4-18
    DN50 190 200 165 125 4-18
    DN65 205 210 180 145 8-18
    DN80 220 220 200 160 8-18
    DN100 240 240 220 180 8-18
    DN125 280 260 245 210 8-18
    DN150 330/310 285/265 285/280 240 8-22
    DN200 380/360 325/285 340/335 295 12-22/8-22
    DN250 450/430 365/315 405/395 355/350 12-26/12-22
    DN300 520/495 400/370 460/445 410/400 12-26/12-22
    DN350 595/585 420/400 520/505 470/460 16-26/16-22
    DN400 645/635 450/430 580/565 525/515 16-30/16-26
    DN450 710/690 480/450 640/615 585/565 20-30/20-26
    DN500 780/750 520/490 715/670 650/620 20-33/20-26
    DN600 895/860 550/520 840/780 770/725 20-36/20-33

    GZW-1、ZHQ-B管道阻火器保養與維修

    為了使GZW-1,ZHQ-B管道阻火器的性能達到使用目的,對阻火器應定期檢查、保養。

    1、阻火器每半年檢查一次,檢查阻火層芯子是否堵塞、變形、腐蝕等。

    2、發現被堵塞的阻火層芯子應清洗干凈,使芯子上的每個孔眼流通,對于變形和腐蝕的阻火層應更換。

    3、重新安裝阻火層芯子時,應使結合面嚴密不得漏氣。

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,管道阻火器的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • GZW-1、ZHQ-B-管道阻火器訂貨注意事項

    獲取GZW-1、ZHQ-B-管道阻火器報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    GZW-1、ZHQ-B-管道阻火器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:GZW-1、ZHQ-B-管道阻火器保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
