LS-1/LS-2臨時過濾器的原理為流體進入濾筒后,管道內流體含有的雜質被阻攔,而清潔的流體從另一端流出,當需要清洗的時候,需要從管道上卸下錐形濾筒,清洗后再裝入。臨時過濾器的特點是主要用于管線啟動之前,安裝在管道的兩法蘭之間,設備簡單、方便、適用廣。臨時過濾器主要分為尖底臨時過濾器和平底臨時過濾器。
型號 | LS1(尖底)、LS2(平底) |
公稱通徑(DN) | DN15-DN600 |
殼體材質 | 不銹鋼、PP、F46 |
過濾精度 | 10目-500目 |
連接方式 | 法蘭對夾 |
壓力 | 0.25-10Mpa、150-600LB |

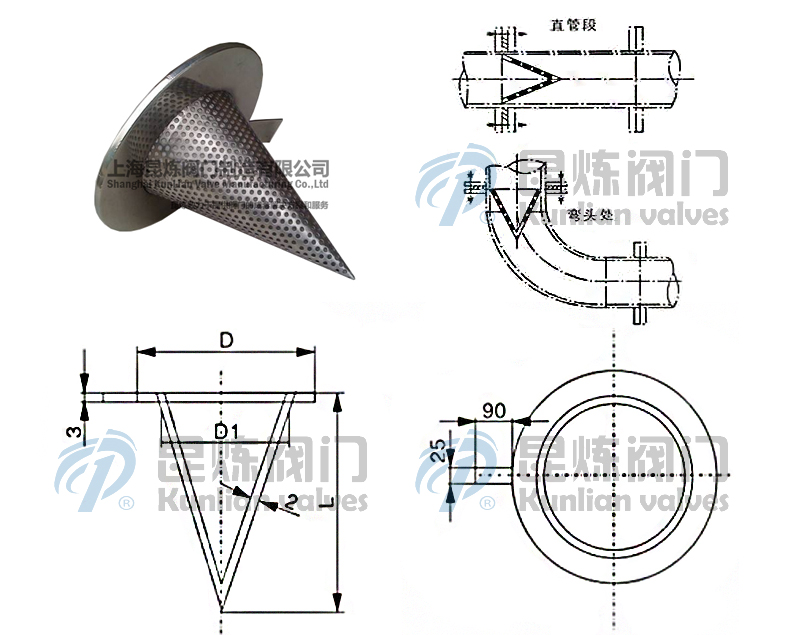

公稱通徑 (DN) |
外形尺寸 | ||
D | D1 | L | |
40 | 92 | 30 | 100 |
50 | 107 | 44 | 115 |
65 | 127 | 58 | 140 |
80 | 142 | 68 | 165 |
100 | 162 | 90 | 215 |
125 | 192 | 114 | 265 |
150 | 218 | 140 | 330 |
200 | 272 | 188 | 430 |
250 | 329 | 238 | 535 |
300 | 384 | 288 | 635 |

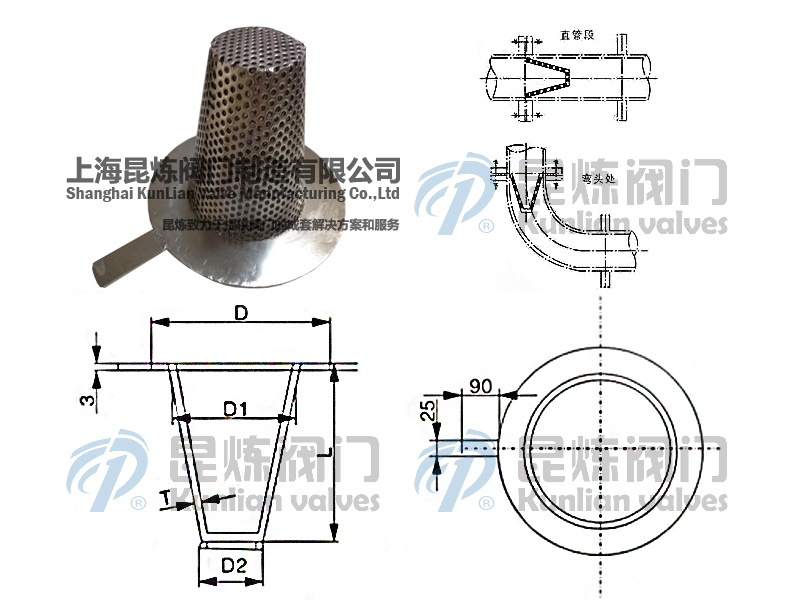

公稱通徑 (DN) |
外形尺寸 | ||||
D | D1 | D2 | T | L | |
40 | 92 | 30 | 20 | 1.5 | 65 |
50 | 107 | 44 | 32 | 1.5 | 65 |
65 | 127 | 58 | 38 | 1.5 | 80 |
80 | 142 | 68 | 50 | 1.5 | 90 |
100 | 162 | 90 | 64 | 1.5 | 115 |
125 | 192 | 114 | 82 | 2 | 140 |
150 | 218 | 140 | 102 | 2 | 165 |
200 | 272 | 188 | 144 | 2 | 215 |
250 | 329 | 238 | 184 | 2 | 255 |
300 | 384 | 288 | 226 | 2 | 305 |
350 | 444 | 316 | 258 | 3 | 330 |
400 | 495 | 366 | 298 | 3 | 355 |
450 | 555 | 414 | 344 | 3 | 380 |
500 | 617 | 464 | 382 | 3 | 430 |
600 | 724 | 564 | 458 | 3 | 510 |
獲取LS-1/LS-2-臨時過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
LS-1/LS-2-臨時過濾器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
