SOL-V-EPCFNHPGCRAIG不銹鋼法蘭高溫電磁閥

<產品信息>
產品型號：SOL-V-EPCFNHPG
產品口徑：DN1-DN500
壓力等級：0-10MPa
產品材質：鑄鋼、不銹鋼

021-31007787
cnklfm@163.com
18121388846
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供CRAIG不銹鋼法蘭高溫電磁閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

SOL-V-EPCFNHPGCRAIG不銹鋼法蘭高溫電磁閥介紹

CRAIG不銹鋼法蘭高溫電磁閥特點

應用范圍∶船舶、輕工、機械、石化、電力、化學、科研、燃?xì)夤芫W(wǎng)、工業窯爐、管道介質自動化控制等領域

產品特點∶耐溫設計、外觀好看、活塞結構、性能穩定、線圈不易燒毀

CRAIG不銹鋼法蘭高溫電磁閥主要技術參數

通徑范圍：DN1~DN500

控制方式∶常開、常閉、自保持式

電源電壓∶DC12～220V、AC24～380V

閥體材質∶鑄鋼、不銹鋼

適用介質∶水、蒸汽、油等

壓力范圍∶0～10MPa

溫度范圍∶+250、+350、+450、+500、+600、+650

防護性能∶防塵、防水、防爆、根據工況選擇

接線方式∶接線座式、引線式、插頭式

連接方式∶法蘭、焊接、內螺紋（外螺紋和其它接口可定做或加轉接頭）

注：電磁閥的外形尺寸（除高度外）與常規的管接及法蘭尺寸一致

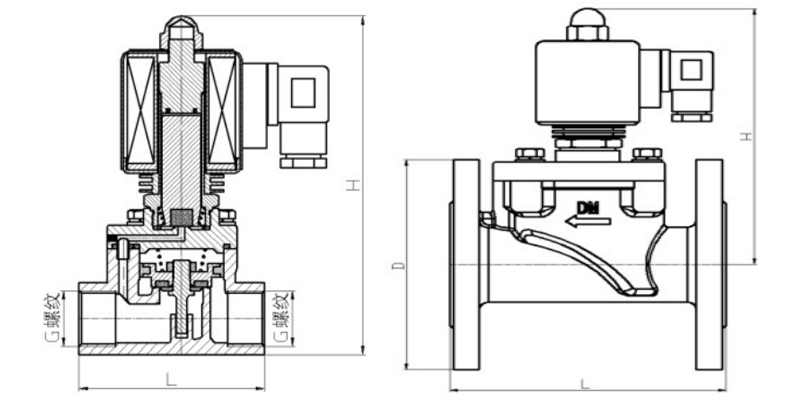

CRAIG不銹鋼法蘭高溫電磁閥結構圖

不銹鋼法蘭高溫電磁閥結構圖

CRAIG不銹鋼法蘭高溫電磁閥參考尺寸表

公稱通徑	內螺紋			法蘭（單位：mm）
公稱通徑	G螺紋	L	H	L	H	D	K	n-d
DN0.5	G1/8 G1/4	40	80(根據使用溫度加高)
DN3		40	95(根據使用溫度加高)
DN5		55	110(根據使用溫度加高)
DN8		60	130(根據使用溫度加高)
DN10		60	130(根據使用溫度加高)
DN15	G1/2	70	150(根據使用溫度加高)	100	150(根據使用溫度加高)	φ95	φ65	4-φ14
DN20	G3/4	85	160(根據使用溫度加高)	110	155(根據使用溫度加高)	φ105	φ75	4-φ14
DN25	G1	95	165(根據使用溫度加高)	125	165(根據使用溫度加高)	φ115	φ85	4-φ14
DN32	G1-1/4	115	180(根據使用溫度加高)	140	170(根據使用溫度加高)	φ135	φ100	4-φ18
DN40	G1-1/2	130	190(根據使用溫度加高)	150	180(根據使用溫度加高)	φ145	φ110	4-φ18
DN50	G2	145	205(根據使用溫度加高)	165	185(根據使用溫度加高)	φ160	φ125	4-φ18
DN65				200	250(根據使用溫度加高)	φ180	φ145	4-φ18
DN80				240	270(根據使用溫度加高)	φ190	φ160	8-φ18
DN100				280	305(根據使用溫度加高)	φ215	φ180	8-φ18
DN125				310	305(根據使用溫度加高)	φ245	φ210	8-φ18
DN150				460	360(根據使用溫度加高)	φ280	φ240	8-φ23
DN200				600	450(根據使用溫度加高)	φ335	φ295	12-φ23
DN250				650		φ405	φ355	12-φ26
DN300				750		φ460	φ410	12-φ26
DN350				850		φ520	φ470	16-φ26
DN400				950		φ580	φ525	16-φ30
DN500				1150		φ715	φ650	20-φ33
其它規格可訂做，法蘭執行標準按國內：GB/T9119-2000，GB/T9113-2000

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，CRAIG不銹鋼法蘭高溫電磁閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-31007787。

SOL-V-EPCFNHPG-CRAIG不銹鋼法蘭高溫電磁閥訂貨注意事項

獲取SOL-V-EPCFNHPG-CRAIG不銹鋼法蘭高溫電磁閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

SOL-V-EPCFNHPG-CRAIG不銹鋼法蘭高溫電磁閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
