應用范圍∶石化、電力、機械、科研、灌裝、工業窯爐、管道介質自動化控等領域。
產品特點∶體型小;零壓?jiǎn)?dòng)、密封性好、線圈不易燒毀;適用于低壓力、小口徑的管道系統中。
控制方式∶常開、常閉、自保持式。
電源電壓∶DC12~220V;AC24~380V。
閥體材質∶黃銅、鋁、聚四氟乙烯、不銹鋼。
適用介質∶水、氣、油、腐蝕流體等。
溫度范圍∶(-200、-50)~(+120、+200、+250)0~(+300、+450. +600)。
介質粘度∶小于50C St(大于時需定制)。
防護性能∶防塵、防水、防爆。根據工況選擇
接線方式∶接線座式、引線式、插頭式。
連接方式∶法蘭、焊接、內螺紋(外螺紋和其它接口可定做或加轉接頭)。

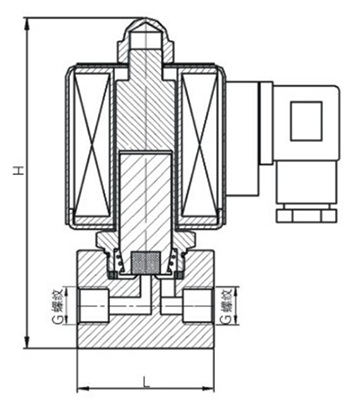

公稱通經 | 內螺紋 | 工作壓力范圍Mpa | ||
G螺紋 | L | H | ||
DN0.5 | G1/8 M8*1 |
28 | 60 | -0.1~0.1 |
DN1 | 28 | 60 | -0.1~0.1 | |
DN2 | 40 | 90 | -0.1~0.1 | |
DN3 | 40 | 90 | -0.1~0.1 | |
DN4 | G1/4 | 40 | 90 | -0.1~0.1 |
DN5 | 44 | 115 | -0.1~0.1 | |
DN6 | 44 | 115 | -0.1~0.1 | |
DN8 | 44 | 115 | -0.1~0.1 | |
DN10 | G3/8 | 60 | 135 | -0.1~0.1 |
DN15 | G1/2 | 70 | 150 | -0.1~0.1 |
DN20 | G3/4 | 85 | 160 | -0.1~0.1 |
注:其它要求可以根據客戶訂做。 |
獲取CRAIG-CRAIG真空直動式電磁閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
CRAIG-CRAIG真空直動式電磁閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
