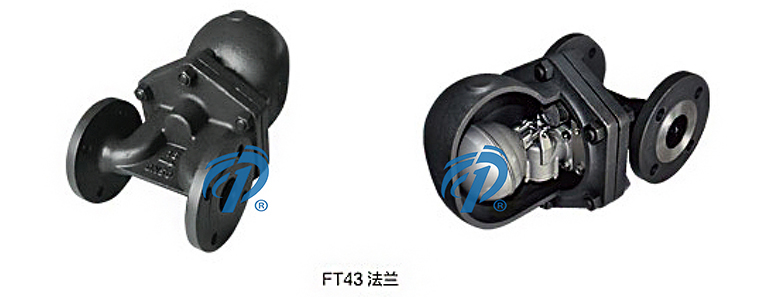

FT43雙座杠桿浮球式蒸汽疏水閥是根據蒸汽及凝結水的密度差,通過凝結水的液位高低變化,使浮球進行升降運動來帶動閥瓣的開啟或者關閉,以此達到阻氣排水的使用目的。雙座杠桿浮球式蒸汽疏水閥排水量持續、保證熱傳遞,在冷凝水多或者少的負荷下工作都有效率。常見的是安裝于化工單位的低中壓換熱設備及管網,適用于不積液、大排液量、帶自動溫度控制排水裝置的使用工況。當設備剛啟動的時候疏水閥是冷的,內置的膜盒感溫元件是收縮的狀態,因此閥口是打開的,連續排放出管內的初始空氣來實現啟動。當管內冷凝水進入到疏水閥的時候,空氣會從排氣口的位置被排出,杠桿浮球隨著冷凝水的液位上升而跟著上升,閥座設計能使冷凝水從排水口的位置被排出。當蒸汽跟熱凝水進入到疏水閥的時候,內置的膜盒內感溫液體因為受熱而開始膨脹,帶動閥片關閉閥內的排氣口,杠桿浮球隨著凝結水的液位高低調節排水口的開關來排出熱凝水。當凝結水停止進入到疏水閥的時候,杠桿浮球隨著液位的高度下降來關閉排水口,因為排水口位置一直在凝結水的液位之下,所以形成水封沒有蒸汽泄露。
DN32-DN50 螺紋 | BSP或NPT |
DN15-DN150 法蘭 | EN 1092 PN16/PN25,ANSI 150 |

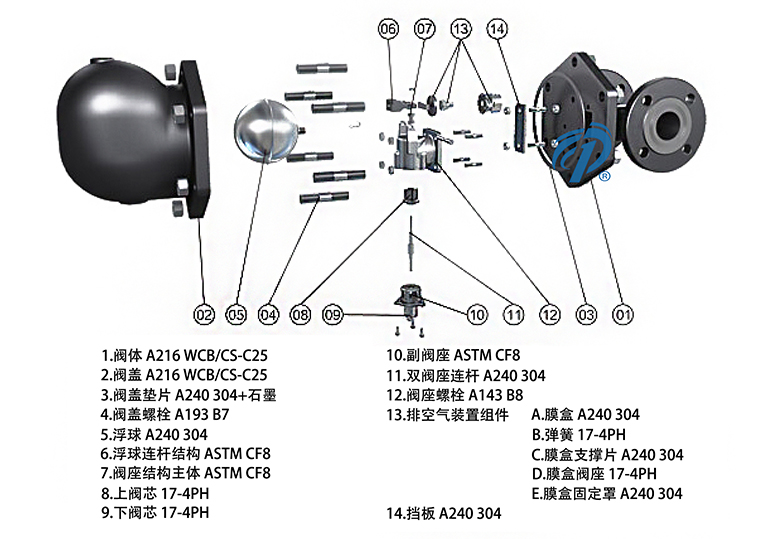

零件 | 材料 |
閥體、閥蓋 | A216 WCB |
閥蓋螺栓 | A193 B7 |
閥蓋墊片 | 石墨+SS304/316 |
閥座 | A276 430 |
浮球和過濾網 | A240 304 |
排空氣裝置 | A240 304 |
注:疏水閥材質、表面漆可按照客戶需求或?qū)嶋H操作環境而定 |
設計標準 | ISO6552;EN26704 |
連接長度 | EN26554 |
試驗與檢驗 | EN26948 |

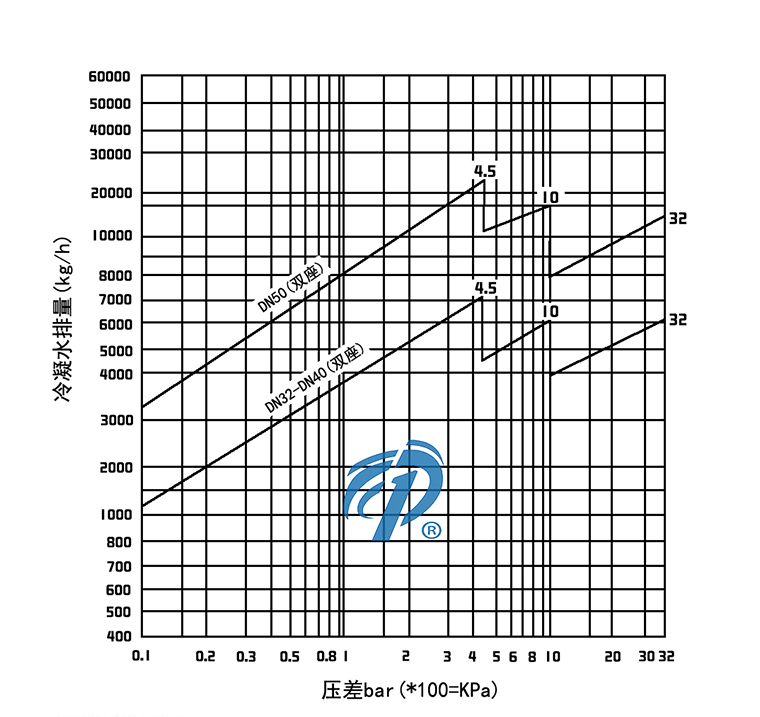

(雙座通徑:DN32-DN80,排量:5000kg/h-20000kg/h)

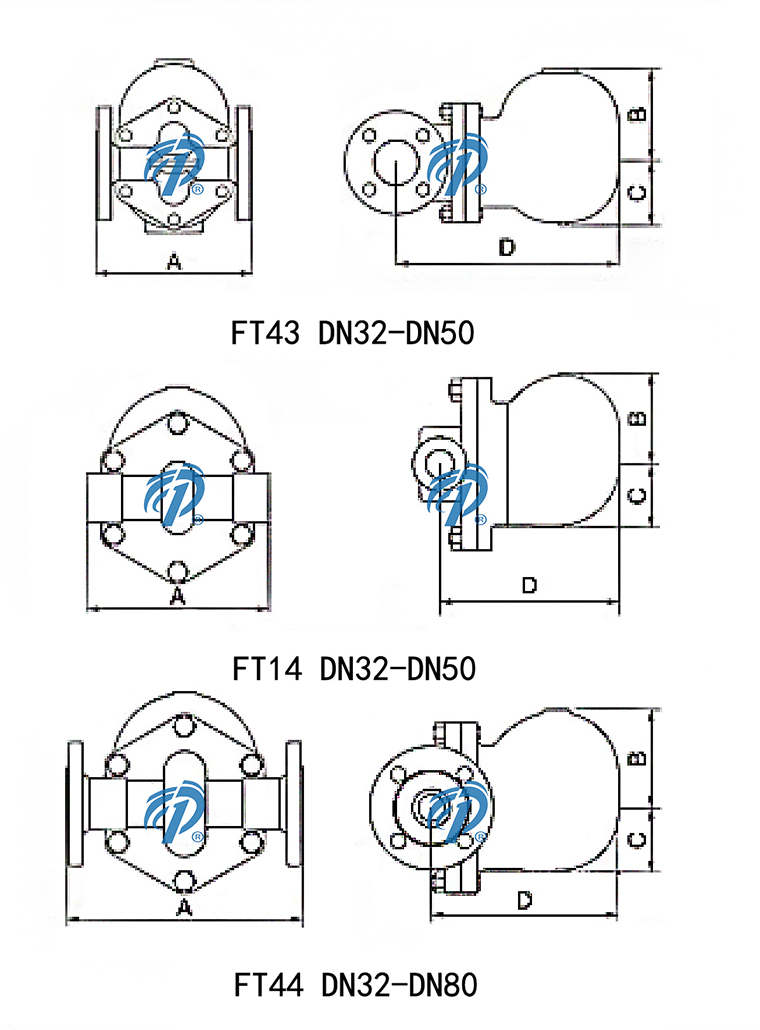

FT43雙座杠桿浮球式蒸汽疏水閥尺寸表
Size | A | B | C | D |
DN32 | 230 | 140 | 125 | 330 |
DN40 | 230 | 140 | 125 | 330 |
DN50 | 230 | 140 | 125 | 330 |
FT44雙座杠桿浮球式蒸汽疏水閥尺寸表
Size | A | B | C | D |
DN32 | 270 | 129 | 90 | 255 |
DN40 | 270 | 129 | 90 | 255 |
DN50 | 270 | 129 | 90 | 255 |
DN65 | 270 | 129 | 90 | 255 |
DN80 | 320 | 129 | 90 | 255 |
癥狀 | 原因 | 診斷 | 處理 |
不排凝結水 | 進出口堵塞 | 雜質堵塞 | 清除 |
過濾網堵塞 | 過濾網 | 清除 | |
浮球浮不起來 | 浮球內是否進水 | 更換浮球 | |
蒸汽汽鎖 | 排氣組件故障 | 更換排氣組件 | |
噴放 | 閥座密合故障 | 閥座與閥芯有異物 | 清除 |
閥蓋與閥座孔附近有腐蝕穿透 | 用對應材料補焊,或更換新件 | ||
泄漏蒸汽 | 閥座部位泄漏 | 安裝方向是否正確 | 水平安裝 |
閥座與閥芯密封不好 | 進行研磨 | ||
閥座與閥芯有劃傷 | 研磨后仍泄漏蒸汽時,更換新件 | ||
閥座螺栓松動 | 進行緊固 | ||
浮球破損 | 由水錘造成 | 工作壓力波動 | 檢查操作工況 |
管道工藝存在問題 | 檢查配管情況 |

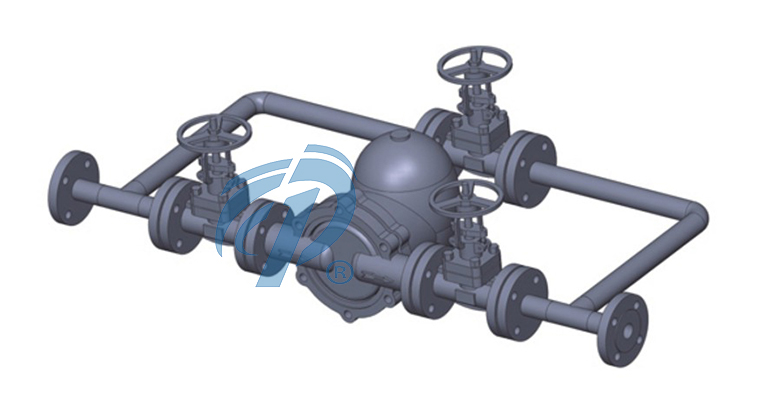

1、設計時,請在管道內預留旁通支路,并在閥前跟閥后的位置安裝啟閉閥如:截止閥,方便以后能不停車維護。
2、安裝時,疏水閥四周的位置請預留100mm左右的空間大小,以及清理閥蓋跟正上方的障礙物,方便以后的維護工作。
3、使用時,請在管道吹掃前預先隔斷疏水閥。
4、故障時,疏水閥漏氣或者不排液現象,請聯系我司售后服務,以便及時排疑解難。
獲取FT43-雙座杠桿浮球式蒸汽疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
FT43-雙座杠桿浮球式蒸汽疏水閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
