STC法蘭波紋管式蒸汽疏水閥是利用管道內蒸汽與凝結水的溫度差異,引起溫控元件(波紋管)的變形或膨脹帶動閥芯啟閉疏水閥,來達到阻氣排水的使用目的。安裝于中、低壓蒸汽輸送管網、生活采暖、小型工藝伴熱等,在使用熱能的應用管道中可以通過排放過冷的冷凝水來達到保存能量的作用。當裝置啟動的時候空氣進入到疏水閥,閥芯在低溫的狀態下是處于開啟的位置。緊隨著冷凝水進入到疏水閥,在低溫狀態下波紋管元件仍處于冷縮的狀態,閥芯開啟排放冷凝水。熱凝水進入到疏水閥,波紋管元件隨著溫度的升高開始膨脹起來,帶動閥芯向著關閉方向移動,溫度在達到飽和溫度之前閥芯關閉疏水閥。積存在閥內的熱凝水慢慢地冷卻降溫后,波紋管收縮帶動閥芯開啟疏水閥,繼續排放凝結水,由于閥前存有熱凝水,形成汽水分離因此無蒸汽泄漏。
DN15-DN50 螺紋 | BSP或NPT |
DN15-DN100 法蘭 | EN 1092 PN16/PN40 ANSI 150 |
零件 | 材料 |
閥體、閥蓋 | A216 WCB |
閥蓋螺栓 | A193 B7 |
閥蓋墊片 | 石墨+SS304/SS316 |
閥座 | A276 430 |
過濾網 | A240 304 |
注:疏水閥材質、表面漆可按照客戶需求或?qū)嶋H操作環境而定 |

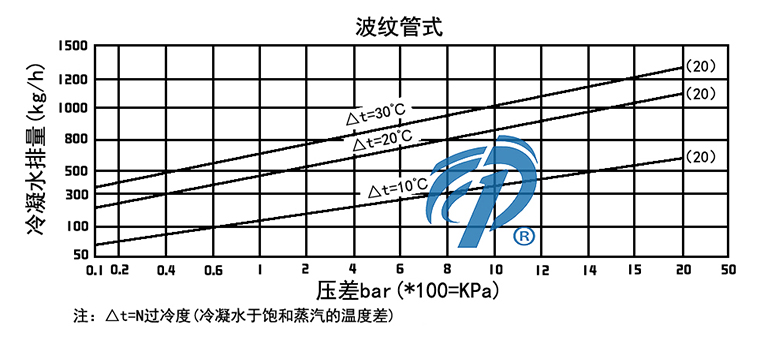

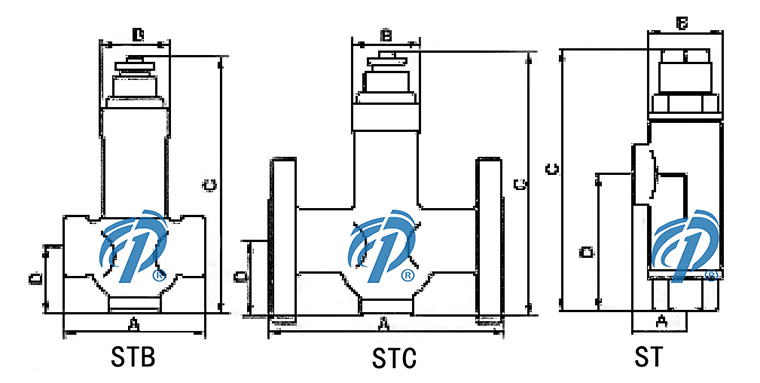

STC波紋管式蒸汽疏水閥尺寸表
Size | A | B | C | D |
DN15 | 150 | 43.5 | 117 | 43 |
DN20 | 150 | 43.5 | 165 | 48 |
DN25 | 160 | 43.5 | 170 | 53 |
DN32 | 230 | 47.5 | 136 | 72 |
DN40 | 230 | 47.5 | 136 | 72 |
DN50 | 230 | 50 | 235 | 82 |
DN65 | 230 | 61.5 | 235 | 82 |
DN80 | 310 | 75 | 200 | 113 |
DN100 | 310 | 155.5 | 200 | 113 |
STB波紋管式蒸汽疏水閥尺寸表
Size | A | B | C | D |
DN15 | 90 | 43.5 | 117 | 43 |
DN20 | 100 | 47.5 | 165 | 48 |
DN25 | 150 | 50 | 170 | 53 |
DN32 | 140 | 61.5 | 136 | 72 |
DN40 | 140 | 61.5 | 136 | 72 |
DN50 | 160 | 75 | 235 | 82 |
ST波紋管式蒸汽疏水閥尺寸表
Size | A | B | C | D |
DN15 | 35 | 49 | 150 | 63 |
DN20 | 35 | 49 | 150 | 63 |
DN25 | 47 | 57 | 165 | 71 |
獲取STC-法蘭波紋管式蒸汽疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
STC-法蘭波紋管式蒸汽疏水閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
