TB法蘭雙金屬式蒸汽疏水閥

TB法蘭雙金屬式蒸汽疏水閥
  • <產品信息>
  • 產品型號:TB
  • 產品口徑:DN15-DN100
  • 壓力等級:1.6-4.0Mpa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供法蘭雙金屬式蒸汽疏水閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    TB法蘭雙金屬式蒸汽疏水閥介紹

    TB法蘭雙金屬式蒸汽疏水閥利用蒸汽跟凝結水的溫度差異,從而引起溫控元件(雙金屬片)的變形或膨脹帶動閥芯啟閉閥門,來達到阻氣排水的使用目的。適用閥前允許0.5至1米積液的工況,安裝于中、低壓蒸汽輸送管網、生活采暖、小型工藝伴熱等,在使用熱能的應用工況中可以通過排放過冷的冷凝水來達到保存能量的作用。當裝置啟動時空氣進入疏水閥,閥芯在低溫的狀態之下處于開啟的位置。緊接著冷凝水進入到疏水閥,在低溫狀態下雙金屬片處于平展?fàn)顟B(tài),閥芯開啟并且排放冷凝水。熱凝水進入到疏水閥,雙金屬片隨著溫度的慢慢升高開始彎曲變形,并且向上拉動閥芯調節閥座的開口,溫度在要達到飽和溫度之前閥芯關閉閥門。積存在閥內的熱凝水慢慢冷卻降溫之后,雙金屬片感溫隨后縮減變形量,來帶動閥芯開啟疏水閥繼續排放凝結水,由于閥前存有熱凝水,形成汽水分離因此無蒸汽泄漏。

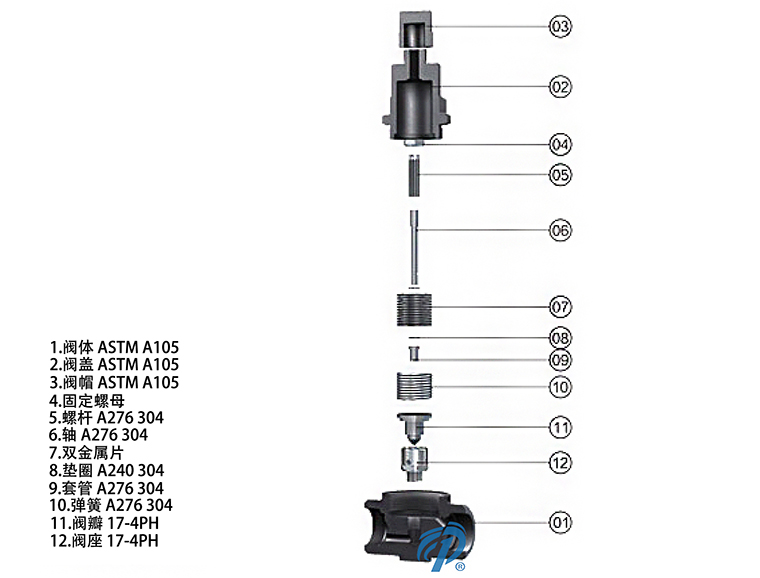

    TB法蘭雙金屬式蒸汽疏水閥產品零件圖

    TB法蘭雙金屬式蒸汽疏水閥產品零件圖- 上海昆煉閥門制造有限公司

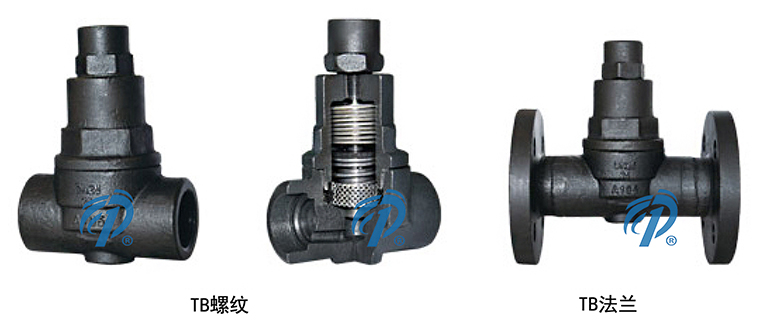

    TB法蘭雙金屬式蒸汽疏水閥剖面圖

    TB法蘭雙金屬式蒸汽疏水閥剖面圖- 上海昆煉閥門制造有限公司

    TB法蘭雙金屬式蒸汽疏水閥連接方式

    DN15-DN50 螺紋 BSP或NPT
    DN15-DN100 法蘭 EN 1092 PN16/PN40 ANSI 150

    TB法蘭雙金屬式蒸汽疏水閥材質

    零件 材料
    閥體 鑄鋼 A216 WCB
    雙金屬片 不銹鋼
    閥體 不銹鋼 420
    閥座 不銹鋼 420
    過濾網 不銹鋼 304
    注:疏水閥材質、表面漆可按照客戶需求或?qū)嶋H操作環境而定

    TB法蘭雙金屬式蒸汽疏水閥標準

    設計標準 ISO6552;GB/T22654
    連接長度 EN26554;GB/T12250
    試驗與檢驗 EN26948;GB/T12251

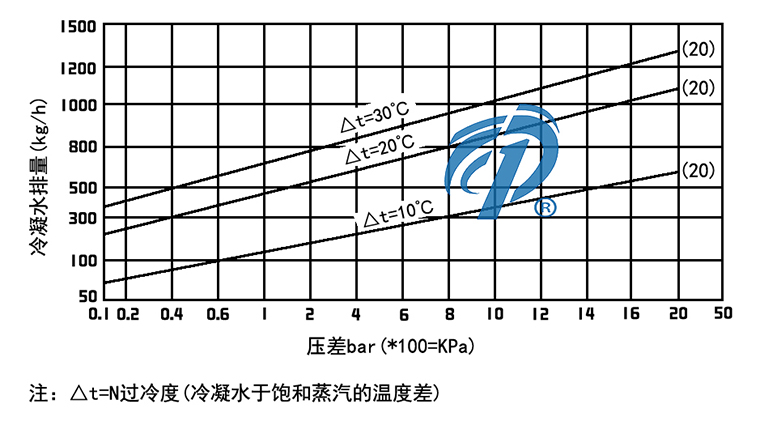

    TB法蘭雙金屬式蒸汽疏水閥排水量圖

    TB法蘭雙金屬式蒸汽疏水閥排水量圖- 上海昆煉閥門制造有限公司

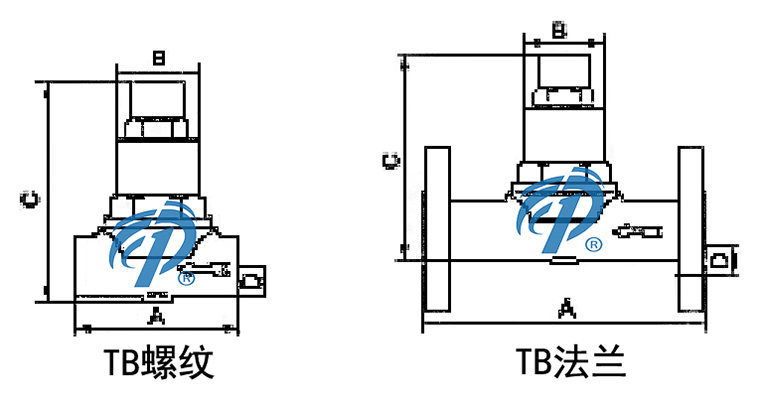

    TB法蘭雙金屬式蒸汽疏水閥結構圖

    TB法蘭雙金屬式蒸汽疏水閥結構圖- 上海昆煉閥門制造有限公司

    TB法蘭雙金屬式蒸汽疏水閥尺寸表(單位:mm)

    雙金屬式蒸汽疏水閥尺寸表

    Size A B C D
    DN15 90 60 100 20
    DN20 90 60 100 20
    DN25 95 60 100 25

    法蘭雙金屬式蒸汽疏水閥尺寸表

    Size A B C D
    DN15 150 60 100 20
    DN20 150 60 100 20
    DN25 160 60 100 25

    TB法蘭雙金屬式蒸汽疏水閥故障診斷及處理方法

    癥狀 原因 診斷 處理
    不排或滯留凝結水 無過冷段 閥前溫度過高,冷凝過慢 去除閥前保溫
    進出口堵塞 雜質堵塞 清除
    過濾網堵塞 過濾網堵塞 清除
    雙金屬片疲勞 雙金屬片形變過度 更換雙金屬片
    調節過量 關閥調節過量 適量旋轉調節螺栓
    泄漏蒸汽 閥座部位泄漏 閥座與閥芯密封不好 進行研磨
    雜質積存在閥座密封面 清除
    密封墊泄漏 更換墊圈
    開閥調節過量 適量旋轉調節螺栓

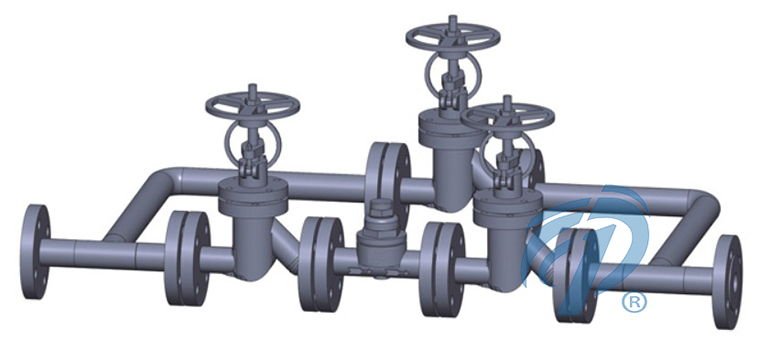

    TB法蘭雙金屬式蒸汽疏水閥安裝

    TB法蘭雙金屬式蒸汽疏水閥安裝示意圖- 上海昆煉閥門制造有限公司

    1、設計時,請預留旁通,并于閥前、閥后安裝閥門,方便于日后不停車維護。

    2、安裝時,疏水閥四周請預留100mm左右的空間,以及閥蓋跟正上方的障礙物,方便于日后維護。

    3、使用時,請在管道吹掃前預先隔斷疏水閥。

    4、故障時,疏水閥漏氣或者不排液現象,請聯系我司售后服務,以便及時排疑解難。

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,法蘭雙金屬式蒸汽疏水閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • TB-法蘭雙金屬式蒸汽疏水閥訂貨注意事項

    獲取TB-法蘭雙金屬式蒸汽疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    TB-法蘭雙金屬式蒸汽疏水閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
