當前位置:首頁 > 閥門種類 > 止回閥 > 底閥 > 不銹鋼法蘭底閥

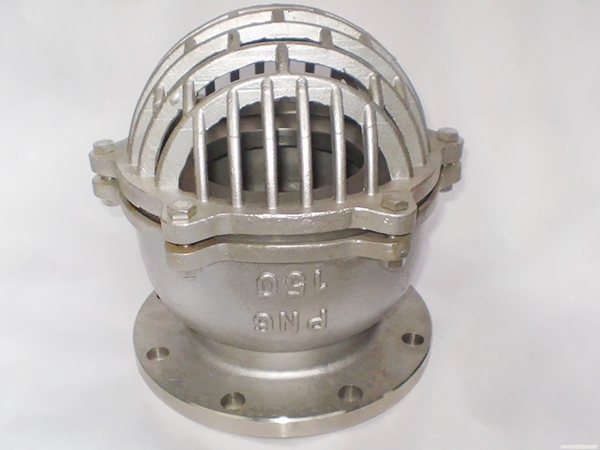

H42X/W/F不銹鋼法蘭底閥

H42X/W/F不銹鋼法蘭底閥
  • <產品信息>
  • 產品型號:H42X/W/F
  • 產品口徑:DN25-DN1200
  • 壓力等級:0.25-2.5Mpa
  • 產品材質:不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供不銹鋼法蘭底閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    H42X/W/F不銹鋼法蘭底閥介紹

    H42F/W不銹鋼法蘭底閥安裝在水泵吸水管路的底端,能自動阻止流體的倒流現象。

    H42F/W不銹鋼法蘭底閥性能與用途

    不銹鋼法蘭底閥是一種節約能源的止回裝置,一般是安裝在水泵的水下吸管的底端位置。來限制水泵管內液體返回水源,起著只進不出的功能,其閥蓋上有很多個進水口跟加強筋,能攔截水里的塑料袋等大件垃圾,起到了不易堵塞的作用,主要應用在抽水的管道上,水道和支撐的作用,連接方式有法蘭連接跟螺紋連接。

    H42F/W不銹鋼法蘭底閥結構與原理

    不銹鋼法蘭底閥由閥體、閥瓣、閥蓋、密封圈等零件組成。當泵抽水的時候在流體的壓力作用下,閥瓣打開水進入管道內;當泵停止工作的時候管內水的壓力將閥瓣關閉,液體不會倒流回水源,起到了既能暢通抽水又能節約水能損失的作用。

    H42F/W不銹鋼法蘭底閥性能參數

    壓力標準:0.25Mpa-2.5Mpa

    口徑:DN25-1200mm

    工作介質:水、油等流體介質。

    閥體:鑄鐵、鑄鋼、不銹鋼

    閥瓣:鑄鐵、鑄鋼、不銹鋼

    閥蓋:鑄鐵、鑄鋼、不銹鋼

    H42F/W不銹鋼法蘭底閥性能規范

    型號 公稱壓力 試驗壓力 工作溫度℃ 適用介質
    強度(水)MPa 密封(水)MPa
    H42X-2.5 0.25 0.4 0.25 ≤50

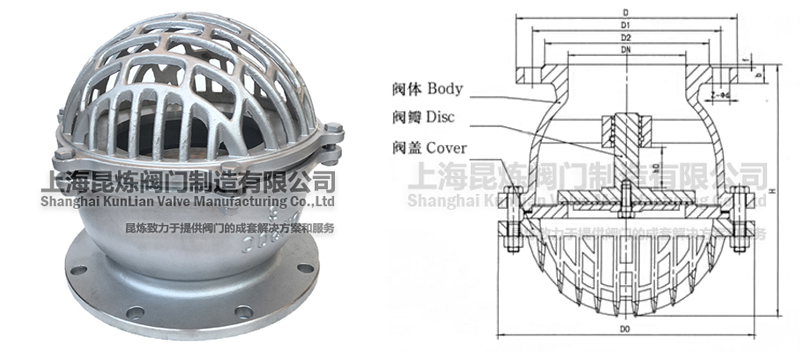

    H42F/W不銹鋼法蘭底閥結構圖與尺寸

    H42X/W/F不銹鋼法蘭底閥結構圖- 上海昆煉閥門制造有限公司

    型號 公稱通徑DN(mm) 尺寸
    D D1 D2 b-f Z-Φd D0

    h0

    H
    H42X-2.5 50 140 110 90 16-3 4-14 135 17 142
    65 160 130 110 16-3 4-14 168 25 180
    80 185 150 125 18-3 4-18 198 32 197
    100 205 170 145 18-3 4-18 247 40 230
    125 235 205 175 20-3 8-18 272 43 270
    150 260 225 200 20-3 8-18 315 58 297
    200 315 280 255 22-3 8-18 405 65 382
    250 370 335 310 24-3 12-18 465 84 460
    300 435 395 262 24-4 12-23 510 90 530

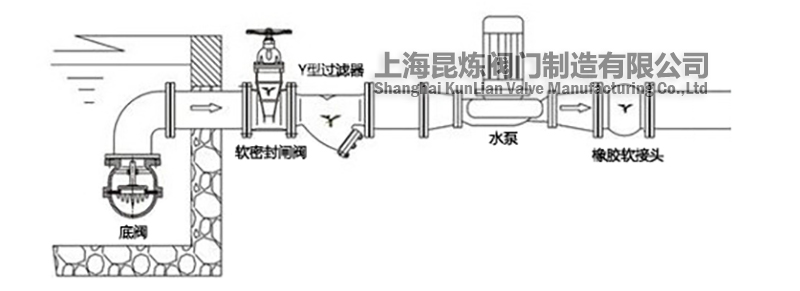

    H42F/W不銹鋼法蘭底閥安裝示意圖

    H42X/W/F不銹鋼法蘭底閥安裝示意圖- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,不銹鋼法蘭底閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • H42X/W/F-不銹鋼法蘭底閥訂貨注意事項

    獲取H42X/W/F-不銹鋼法蘭底閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    H42X/W/F-不銹鋼法蘭底閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:H42X/W/F-不銹鋼法蘭底閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
