當前位置:首頁 > 閥門種類 > 管夾閥 > 手動管夾閥 > 鑄鐵手動管夾閥

GJ41X-6鑄鐵手動管夾閥

GJ41X-6鑄鐵手動管夾閥
  • <產品信息>
  • 產品型號:GJ41X-6
  • 產品口徑:DN25-300
  • 壓力等級:0.3-0.6Mpa
  • 產品材質:鑄鐵、鋁合金、鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供鑄鐵手動管夾閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    GJ41X-6鑄鐵手動管夾閥介紹

    GJ41X-6鑄鐵手動管夾閥又稱為鑄鐵手動夾管閥、鑄鐵手動箍斷閥等。套管(膠管)是管夾閥重要的零件,提供抗磨損、抗腐蝕和承壓能力。GJ41X-6鑄鐵手動管夾閥的使用情況取決于套管(膠管)的質量。用氣動、手動、電動或者液動等驅動方式擠壓套管,達到開關、調節的作用。

    GJ41X-6鑄鐵手動管夾閥主要結構型式

    本閥門由閥體、橡膠管套、大小閥桿、壓板、拉桿、托架、手輪等零件組成。

    GJ41X-6鑄鐵手動管夾閥工作原理

    當順時針轉動手輪時,使大小閥桿同時轉動來帶動上下壓板以壓縮橡膠管套從而進行關閉,反之就是開啟。這樣鑄鐵手動管夾閥壓板在拉桿之間上下往復運動來完成閥門開閉工作。

    GJ41X-6鑄鐵手動管夾閥主要性能規范

    適用溫度 適用介質
    ≤85℃ 礦漿、磨料、干濕型粉塵類

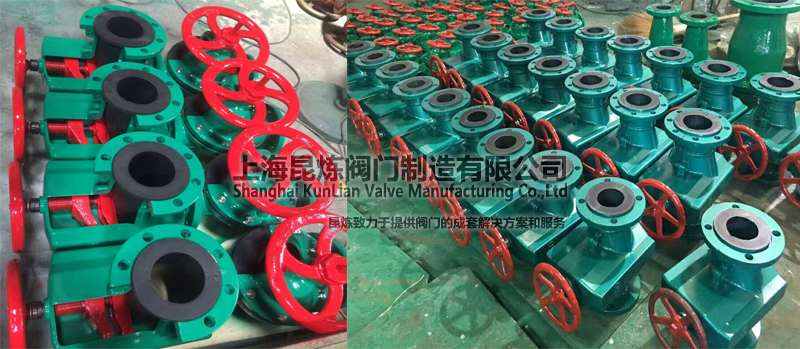

    GJ41X鑄鐵手動管夾閥- 上海昆煉閥門制造有限公司

    GJ41X-6鑄鐵手動管夾閥主要零件材料

    名稱 材料
    閥體 鋁合金、鑄鐵、鑄鋼、不銹鋼
    橡膠套管 橡膠
    大小閥桿 鑄銅、碳鋼
    壓板 鑄鐵
    拉桿 鑄鐵
    托架 球墨鑄鐵
    手輪 鑄鐵

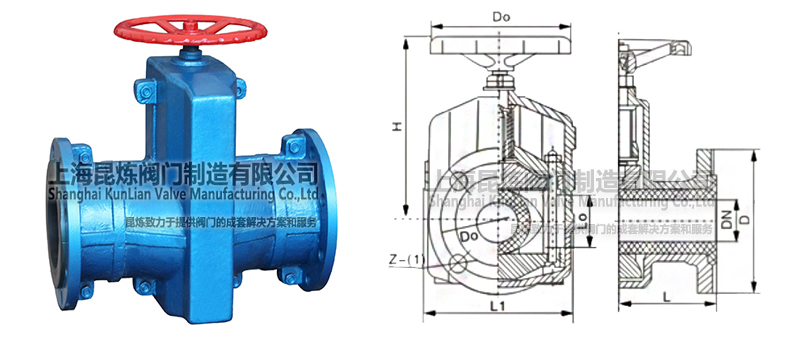

    GJ41X-6鑄鐵手動管夾閥結構圖

    GJ41X鑄鐵手動管夾閥結構圖- 上海昆煉閥門制造有限公司

    GJ41X-6鑄鐵手動管夾閥主要外形連接尺寸

    公稱通徑(DN) 公稱壓力(MPa) 工作壓力(MPa) L L1 Lo D D1 Do H Z-φ
    25 0.6 0.6 142 124 31 115 85 120 150 4-14
    32 160 145 40 140 100 140 174 4-18
    40 180 157 50 150 110 140 186 4-18
    50 210 160 60 160 125 160 205 4-18
    65 250 199 74 180 145 160 238 4-18
    80 300 222 88 195 160 200 241 4-18
    100 350 250 106 215 180 240 301 8-18
    125 430 318 134 245 210 280 360 8-18
    150 500 350 158 280 240 320 405 8-23
    200 0.4 0.4 650 446 206 335 295 560 545 8-23
    250 800 516 256 395 350 560 632 12-23
    300 950 562 304 445 400 620 741 12-23
    設計標準:Q/JBGN02 結構長度:Q/JBGN02 法蘭連接尺寸:JB/T78-1994(1.0MPa)

    GJ41X-6鑄鐵手動管夾閥注意事項

    因橡膠管套承受力小,所以在開閉時,操作人員旋轉手輪時只要感覺到適量抵觸,均達到開閉的位置。不用盡力及多人輔助,禁用其他工具開閉。

    GJ41X-6鑄鐵手動管夾閥安裝與維護

    ①本閥門在管道上任意安裝,沒有介質流向限制。

    ②本閥門維護成本低,沒有需要定期更換的密封圈、密封填料、閥座或伸縮管。膠管是管夾閥中需要更換的零件,一旦更換了膠管,鑄鐵手動管夾閥就像新的一樣,其很少需要其他零件庫存。

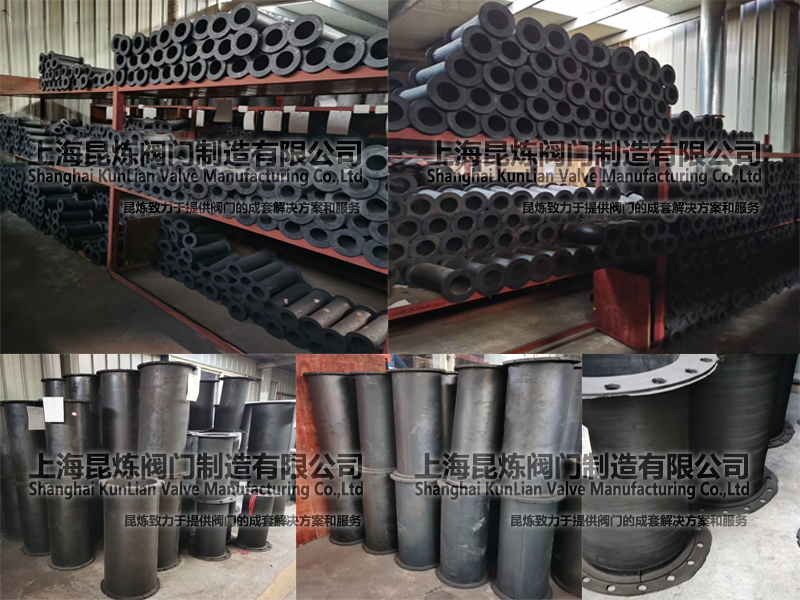

    GJ41X-6鑄鐵手動管夾閥膠管圖片

    GJ41X鑄鐵手動管夾閥膠管- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,鑄鐵手動管夾閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • GJ41X-6-鑄鐵手動管夾閥訂貨注意事項

    獲取GJ41X-6-鑄鐵手動管夾閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    GJ41X-6-鑄鐵手動管夾閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
