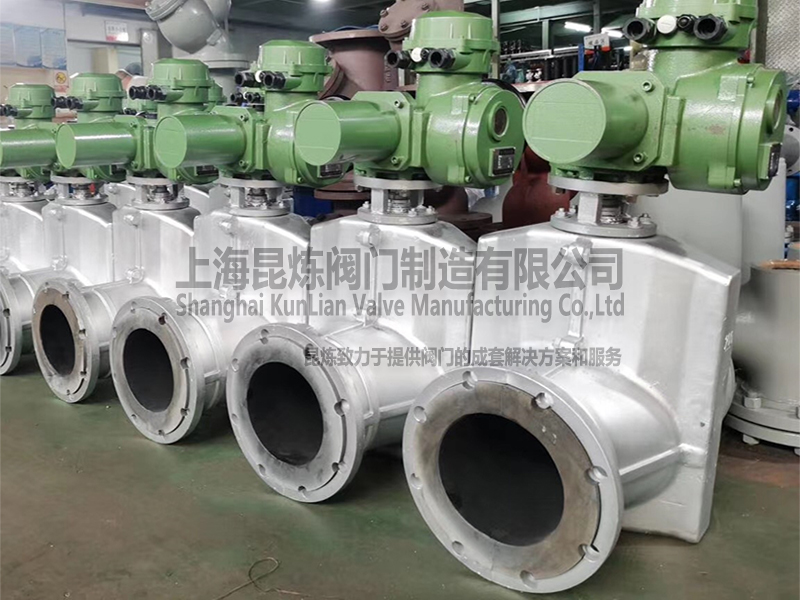

GJ941X-6L電動管夾閥別名又為電動箍斷閥。套管(膠管)是管夾閥重要的零件,提供抗磨損、抗腐蝕和承壓能力。電動管夾閥的質量一般是取決于內置的套管(膠管)的質量好壞。用電動、手動、氣動或者液動等驅動方式擠壓套管,來達到啟閉或者調節的作用。
適用溫度 | 適用介質 |
≤85℃ | 磨料、磨料、干濕型粉塵類 |
名稱 | 材料 |
閥體 | 鋁合金、鑄鋼、鑄鐵 |
膠管 | 橡膠 |
閥桿 | 鑄鋼、鑄銅 |
壓桿 | 球墨鑄鐵 |
電裝 | 組合件 |
托架 | 球墨鑄鐵 |

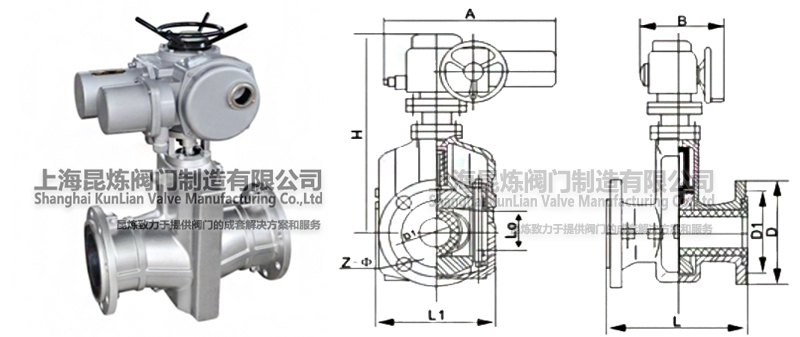

公稱通徑 | 公稱壓力 | 工作壓力 | L1 | Lo | D | D1 | Z-φ | H | 參考電動裝置 | ||||
型號 | A | B | Do | kw | |||||||||
DN25 | 0.6Mpa | 0.6Mpa | 124 | 31 | 115 | 85 | 4-14 | - | Z5-14 | 443 | 133 | - | 0.12 |
DN32 | 145 | 40 | 140 | 100 | 4-18 | - | - | - | - | - | - | ||
DN40 | 157 | 50 | 150 | 110 | 4-18 | - | - | - | - | - | - | ||
DN50 | 160 | 60 | 160 | 125 | 4-18 | - | Z10-18 | 552 | 425 | - | 0.25 | ||
DN65 | 199 | 74 | 180 | 145 | 4-18 | Z15-15 | 552 | 425 | 305 | 0.37 | |||
DN80 | 222 | 88 | 195 | 160 | 4-18 | - | Z30-18 | 552 | 425 | 305 | 0.75 | ||
DN100 | 250 | 106 | 215 | 180 | 8-18 | - | Z30-18 | 552 | 425 | 305 | 0.75 | ||
DN125 | 318 | 134 | 245 | 210 | 8-18 | - | - | - | - | 305 | - | ||
DN150 | 350 | 158 | 280 | 240 | 8-23 | 1000 | - | - | - | - | - | ||
DN200 | 446 | 206 | 335 | 295 | 8-23 | 1174 | Z-14-18 | 766 | 390 | 305 | 1.1 | ||
DN250 | 0.4Mpa | 0.4Mpa | 516 | 256 | 395 | 350 | 12-23 | - | - | - | - | - | - |
DN300 | 562 | 304 | 445 | 400 | 12-23 | - | - | - | - | - | - | ||
設計標準:Q/JBGN02 法蘭連接尺寸:JB78(PN1.0MPa) 結構長度:Q/JBGN02 |
獲取GJ941X-6L-電動管夾閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
GJ941X-6L-電動管夾閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
