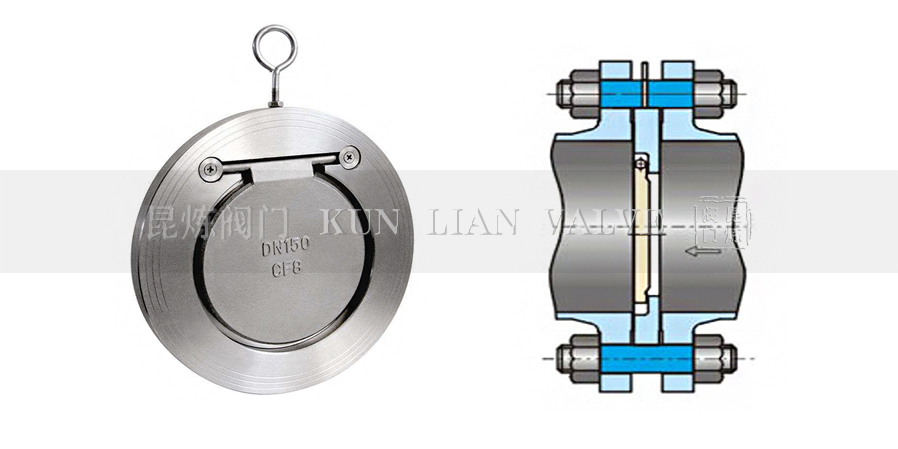

H74W對夾單瓣旋啟式止回閥是一種圓盤式止回閥,主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場合。
1、結構長度短,其結構長度只有傳統法蘭止回閥的1/4~1/8;
2、體積小、重量輕,其重量只有傳統法蘭止回閥的1/4~1/20;
3、閥瓣關閉快,水錘壓力。
4、水平管道或垂直管道均可使用,安裝方便;
5、流道順暢、流體阻力小;
6、動作、密封性能好;
7、閥瓣行程短、關閉沖擊力;
8、整體結構、簡單緊湊。
公稱通徑 | DN50~DN600 |
公稱壓力 | 1.0MPa、1.6MPa、10K、150Lb、300Lb、600LB |
工作溫度 | t≤400℃ |
適用介質 | 油、水、酸堿等液體 |
部件名稱 | 數量 | 材質 |
閥體 | 1 | WCB、304、316、316L |
O型密封圈 | 2 | 丁腈橡膠、氟橡膠 |
閥板 | 1 | 304、316、316L |
"O"型密封圈 | 1 | 丁腈橡膠、氟橡膠 |
吊鉤 | 1 | 304 |
小壓蓋 | 2 | 304、316、316L |
彈簧軸 | 1 | 304、316、316L |

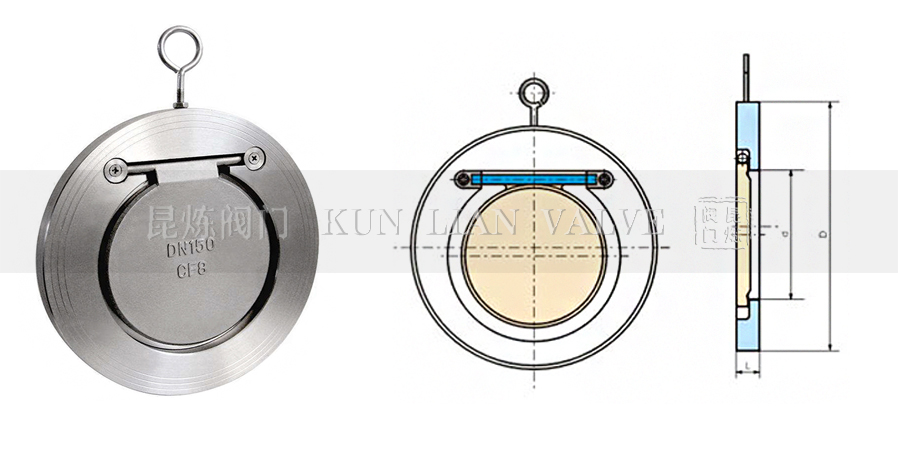

通徑 | d | L | D | d | L | D | d | L | D | |||
PN10 | PN16 | 10K | 150LB | 300LB | 600LB | |||||||
50 | 30 | 19 | 109 | 109 | 103 | 104 | 30 | 19 | 111 | 30 | 19 | 111 |
65 | 40 | 19 | 129 | 129 | 123 | 123 | 40 | 19 | 129 | 40 | 19 | 129 |
80 | 52 | 19 | 143 | 143 | 133 | 136 | 52 | 19 | 148 | 52 | 19 | 148 |
100 | 71 | 19 | 163 | 163 | 158 | 174 | 71 | 19 | 180 | 71 | 22 | 192 |
125 | 93 | 19 | 193 | 193 | 189 | 196 | 93 | 19 | 215 | 93 | 25 | 240 |
150 | 114 | 19 | 219 | 219 | 219 | 221 | 114 | 22 | 250 | 114 | 29 | 265 |
200 | 157 | 29 | 274 | 274 | 269 | 278 | 157 | 29 | 306 | 157 | 38 | 319 |
250 | 195 | 29 | 329 | 329 | 332 | 338 | 195 | 38 | 360 | 195 | 57 | 399 |
300 | 230 | 38 | 379 | 385 | 377 | 408 | 230 | 51 | 421 | 230 | 60 | 456 |
350 | 270 | 44 | 439 | 445 | 422 | 449 | 270 | 51 | 484 | 270 | 67 | 491 |
400 | 310 | 51 | 490 | 497 | 485 | 513 | 310 | 51 | 538 | 310 | 73 | 563 |
450 | 360 | 60 | 539 | 557 | 540 | 548 | 360 | 76 | 595 | 360 | 83 | 611 |
500 | 406 | 64 | 595 | 619 | 595 | 605 | 406 | 83 | 653 | 406 | 92 | 681 |
600 | 490 | 70 | 697 | 733 | 699 | 716 | - | - | - | - | - | - |
獲取H74W-對夾單瓣旋啟式止回閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
H74W-對夾單瓣旋啟式止回閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
