H76W-10K日標對夾雙瓣止回閥是針對傳統使用的H44W旋啟式止回閥的具有體積較大,閥門關閉時水錘壓力較高,安裝尺寸大等問題。H76W-10K日標對夾雙瓣止回閥具有結構長度短,體積小、重量輕,閥瓣關閉快速,水錘壓力小,安裝方便,動作靈敏、密封性能好,閥瓣行程短、整體結構簡單緊湊等特點。
H76W-10K日標對夾雙瓣止回閥由閥體、閥瓣、閥桿及彈簧等零件組成。閥瓣為兩個半圓,且采用彈簧復位,密封面可為本體堆焊材料或襯橡膠,采用對夾式連接,結構緊湊。由于閥瓣的關閉行程短,并有彈簧加載,關閉速度快,可減少水錘現象。H76W-10K日標對夾雙瓣止回閥可水平安裝或垂直安裝,可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種流體介質。
H76W-10K日標對夾雙瓣止回閥適用于公稱壓力10K~20K、PN10~PN420、Class150~Class2500;公稱通徑DN40~DN1500、 NPS1/2~48;工作溫度-196℃~540℃的各種管路上,用于防止介質倒流。通過選用不同的材質,對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業。
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
閥板 | 鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
閥桿 | 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
密封圈 | 橡膠、不銹鋼、合金鋼 |
彈簧 | 60Si2Mn、3Cr13、17-7PH、INCONEL |
1、結構長度短,其結構長度只有傳統法蘭止回閥的1/4~1/8;
2、體積小、重量輕,其重量只有傳統法蘭止回閥的1/4~1/20;
3、閥瓣關閉快速,水錘壓力;
4、水平管道或垂直管道均可使用,安裝方便;
5、流道通暢、流體阻力小;
6、動作靈敏、密封性能好;
7、閥瓣行程短、關閥沖擊力;
8、整體結構、簡單緊湊、造型美觀;
9、使用時間長。
設計制造標準:JB/T 8937、API594、API6D
結構長度標準:API594、API6D、DIN 3202、JB/T 8937、GB/T 12221-2005
連接法蘭標準:JB/T74~90、GB/T9112~9124、HG 20592~20635、SH 3406、ANSIB16.5、DIN 2543~2548、GB/T13402、API 605、ASME B 16.47、GB/T 9113
壓力溫度等級:ANSI B16.34、DIN 2401、GB/T 9124、HG 20604、HG 20625、SH 3406、JB/T74、GB/T 12224-2005
試驗檢驗標準:API 598、JB/T 9092、GB/T 13927-2008

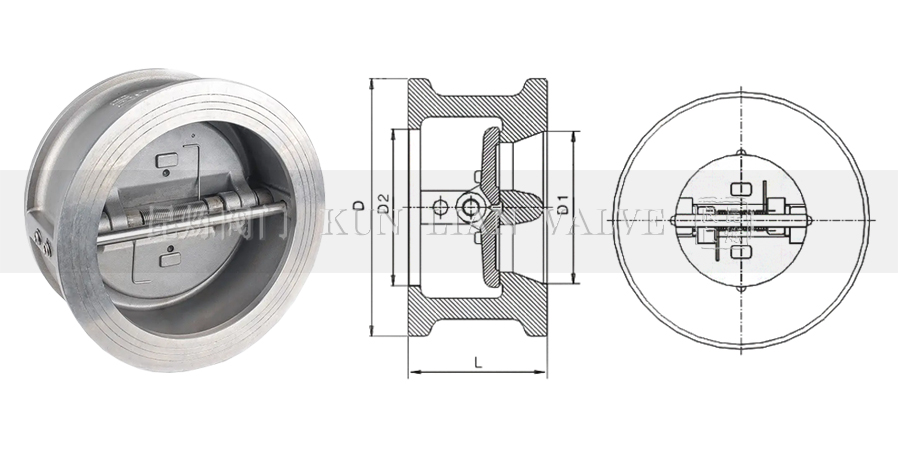

壓力等級 | 通徑DN | 尺寸 | 管道法蘭(參考) | |||||||
L | D | D1 | D2 | 螺栓圓直徑 | 螺栓孔數量 | 螺栓孔直徑 | 螺栓直徑 | 螺栓長度 | ||
JIS 10K | 40 | 60 | 88 | 40 | 42 | 105 | 4 | 19 | M16 | 140 |
50 | 60 | 103 | 51 | 55 | 120 | 4 | 19 | M16 | 140 | |
65 | 67 | 123 | 65 | 68 | 140 | 4 | 19 | M16 | 150 | |
80 | 73 | 133 | 80 | 82 | 150 | 8 | 19 | M16 | 155 | |
100 | 73 | 158 | 102 | 108 | 175 | 8 | 19 | M16 | 155 | |
125 | 86 | 189 | 127 | 130 | 210 | 8 | 23 | M20 | 185 | |
150 | 98 | 219 | 152 | 165 | 240 | 8 | 23 | M20 | 200 | |
200 | 127 | 269 | 203 | 219 | 290 | 12 | 23 | M20 | 230 | |
250 | 146 | 332 | 254 | 270 | 355 | 12 | 25 | M22 | 260 | |
300 | 181 | 377 | 305 | 320 | 400 | 16 | 25 | M22 | 295 | |
350 | 184 | 422 | 337 | 350 | 445 | 16 | 25 | M22 | 305 | |
400 | 191 | 484 | 387 | 400 | 510 | 16 | 27 | M24 | 320 | |
450 | 203 | 539 | 438 | 438 | 565 | 20 | 27 | M24 | 340 | |
500 | 219 | 594 | 495 | 495 | 620 | 20 | 27 | M24 | 355 | |
600 | 222 | 698 | 595 | 595 | 730 | 24 | 33 | M30 | 375 | |
700 | 305 | 808 | 685 | 685 | 840 | 24 | 33 | M30 | 460 | |
750 | 305 | 868 | 735 | 735 | 900 | 24 | 33 | M30 | 470 | |
800 | 305 | 918 | 780 | 780 | 950 | 28 | 33 | M30 | 470 | |
900 | 368 | 1018 | 875 | 875 | 1050 | 28 | 33 | M30 | 540 | |
1000 | 432 | 1122 | 975 | 975 | 1160 | 28 | 39 | M36 | 620 | |
1200 | 524 | 1344 | 1165 | 1165 | 1380 | 32 | 39 | M36 | 720 | |
1350 | 568 | 1495 | 1320 | 1320 | 1540 | 36 | 45 | M42 | 790 | |
1500 | 629 | 1655 | 1460 | 1460 | 1700 | 40 | 45 | M42 | 860 | |
壓力等級 | 通徑DN | 尺寸 | 管道法蘭(參考) | |||||||
L | D | D1 | D2 | 螺栓圓直徑 | 螺栓孔數量 | 螺栓孔直徑 | 螺栓直徑 | 螺栓長度 | ||
JIS 20K | 40 | 60 | 88 | 40 | 42 | 105 | 4 | 19 | M16 | 145 |
50 | 60 | 103 | 51 | 55 | 125 | 8 | 19 | M16 | 145 | |
65 | 67 | 123 | 65 | 68 | 140 | 8 | 19 | M16 | 155 | |
80 | 73 | 139 | 80 | 82 | 160 | 8 | 23 | M20 | 175 | |
100 | 73 | 164 | 102 | 108 | 185 | 8 | 23 | M20 | 180 | |
125 | 86 | 202 | 127 | 130 | 225 | 8 | 25 | M22 | 200 | |
150 | 98 | 237 | 152 | 165 | 260 | 12 | 25 | M22 | 220 | |
200 | 127 | 282 | 203 | 219 | 305 | 12 | 25 | M22 | 255 | |
250 | 146 | 355 | 254 | 270 | 380 | 12 | 27 | M24 | 290 | |
300 | 181 | 405 | 305 | 320 | 430 | 16 | 27 | M24 | 330 | |
350 | 222 | 449 | 337 | 350 | 480 | 16 | 33 | M30*3 | 390 | |
400 | 232 | 509 | 387 | 400 | 540 | 16 | 33 | M30*3 | 415 | |
450 | 264 | 574 | 438 | 438 | 605 | 20 | 33 | M30*3 | 450 | |
500 | 292 | 629 | 495 | 495 | 660 | 20 | 33 | M30*3 | 480 | |
600 | 318 | 733 | 595 | 595 | 770 | 24 | 39 | M36*3 | 530 | |
700 | 368 | 853 | 685 | 685 | 900 | 24 | 48 | M45*3 | 620 | |
750 | 368 | 916 | 735 | 735 | 970 | 24 | 56 | M52*3 | 640 | |
800 | 368 | 976 | 780 | 780 | 1030 | 24 | 56 | M52*3 | 650 | |
900 | 483 | 1085 | 875 | 875 | 1140 | 28 | 56 | M52*3 | 780 |

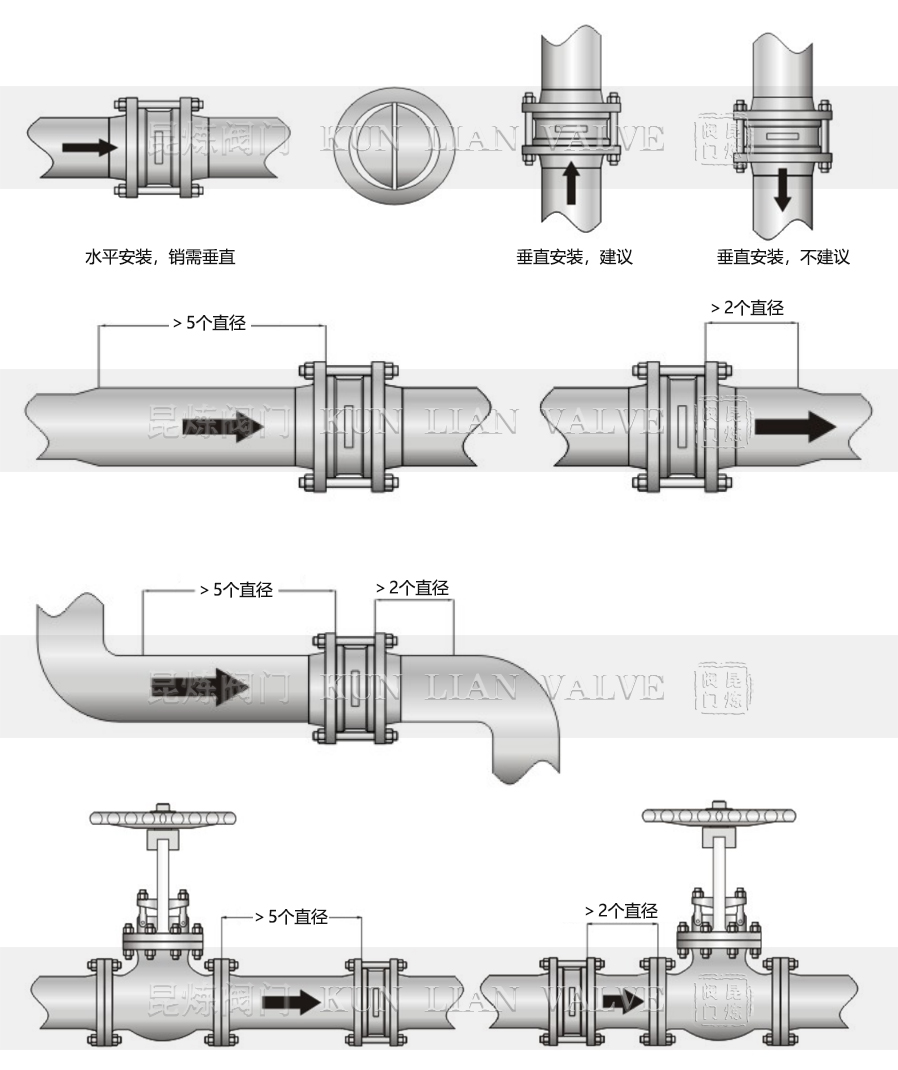

1、日標對夾雙瓣止回閥不是切斷閥,并不能強制性密封,因此不能作為切斷閥使用;
2、在日標對夾雙瓣止回閥的進出口應安裝有切斷閥,方便檢修、維護、更換作業;
3、為了延長日標對夾雙瓣止回閥的使用,應將其安裝在離湍流源較遠的地方,以確保閥門處于穩定的流量中;
4、水平安裝時,應確保日標對夾雙瓣止回閥的銷垂直,不建議傾斜管道安裝;
5、垂直安裝時,建議流向?yàn)樽韵露习惭b日標對夾雙瓣止回閥,流向?yàn)樽陨隙聲r(shí)則不建議安裝,可在水平管道進行安裝;
6、日標對夾雙瓣止回閥應安裝在異徑管、膨脹管或彎管下游至少5個直徑處,以確保閥門處的流量得到充分發展,并將湍流降低;應安裝在彎管異徑管上游至少2個直徑處,以避免堵塞流量,這將導致閥門僅部分打開;當安裝在節流閥附近時,止回閥應安裝在節流閥門下游至少5個直徑處,或上游至少2個直徑處。
獲取H76W-10K-日標對夾雙瓣止回閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
H76W-10K-日標對夾雙瓣止回閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
