H74W-600LB對夾美標止回閥是一款長度尺寸較短的單瓣結構止回閥,主要應用于對安裝距離有限制、需要阻止流體回流的管道上,可應用于化工、水力系統、建筑樓宇、電站、新能源等行業領域。對夾美標止回閥與法蘭旋啟式止回閥一樣,都是單瓣形式的止回閥,在結構長度上對比較短,在材質選用、壓力等級方面相同,可選范圍較大。

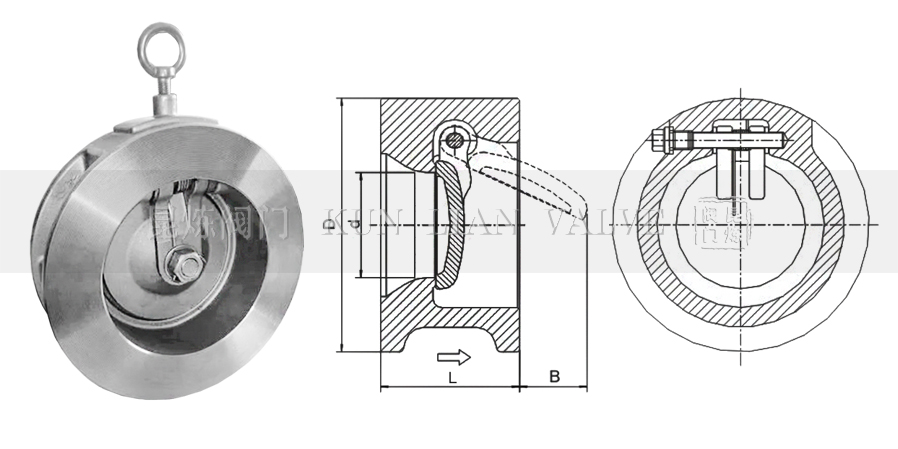

壓力等級 | 通徑 | 端面連接 | 尺寸 | ||||
NPS | DN | L | D | d | B | ||
CLASS 150 PN20 |
1 1/2 | 40 | RF | 60 | 85 | 30 | 12 |
2 | 50 | RF | 60 | 103 | 38 | 20 | |
2 1/2 | 65 | RF | 67 | 122 | 45 | 28 | |
3 | 80 | RF | 73 | 135 | 56 | 35 | |
4 | 100 | RF | 73 | 173 | 76 | 55 | |
5 | 125 | RF | 86 | 195 | 96 | 73 | |
6 | 150 | RF | 98 | 221 | 120 | 90 | |
8 | 200 | RF | 127 | 277 | 165 | 105 | |
10 | 250 | RF | 146 | 338 | 195 | 122 | |
12 | 300 | RF | 181 | 408 | 241 | 130 | |
14 | 350 | RF | 184 | 448 | 267 | 155 | |
16 | 400 | RF | 191 | 513 | 318 | 165 | |
18 | 450 | RF | 203 | 547 | 356 | 205 | |
20 | 500 | RF | 219 | 604 | 387 | 245 | |
24 | 600 | RF | 222 | 715 | 485 | 320 | |
壓力等級 | 通徑 | 端面連接 | 尺寸 | ||||
NPS | DN | L | D | d | B | ||
CLASS 300 PN50 |
1 1/2 | 40 | RF | 60 | 94 | 30 | 12 |
2 | 50 | RF | 60 | 110 | 38 | 20 | |
2 1/2 | 65 | RF | 67 | 128 | 45 | 28 | |
3 | 80 | RF | 73 | 147 | 56 | 35 | |
4 | 100 | RF | 73 | 179 | 76 | 55 | |
5 | 125 | RF | 86 | 214 | 96 | 73 | |
6 | 150 | RF | 98 | 249 | 120 | 90 | |
8 | 200 | RF | 127 | 305 | 165 | 105 | |
10 | 250 | RF | 146 | 359 | 195 | 122 | |
12 | 300 | RF | 181 | 420 | 241 | 130 | |
14 | 350 | RF | 184 | 483 | 267 | 155 | |
16 | 400 | RF | 191 | 537 | 318 | 165 | |
18 | 450 | RF | 203 | 594 | 356 | 205 | |
20 | 500 | RF | 219 | 652 | 387 | 245 | |
24 | 600 | RF | 222 | 772 | 485 | 320 | |
壓力等級 | 通徑 | 端面連接 | 尺寸 | ||||
NPS | DN | L | D | d | B | ||
CLASS 600 PN110 |
2 | 50 | RF/RJ-23 | 60 | 110 | 38 | 20 |
2 1/2 | 65 | RF/RJ-26 | 67 | 128 | 45 | 28 | |
3 | 80 | RF/RJ-31 | 73 | 147 | 56 | 35 | |
4 | 100 | RF/RJ-37 | 79 | 191 | 76 | 55 | |
5 | 125 | RF/RJ-41 | 105 | 240 | 96 | 73 | |
6 | 150 | RF/RJ-45 | 136 | 264 | 120 | 90 | |
8 | 200 | RF/RJ-49 | 165 | 318 | 165 | 105 | |
10 | 250 | RF/RJ-53 | 213 | 398 | 195 | 122 | |
12 | 300 | RF/RJ-57 | 229 | 455 | 241 | 130 | |
14 | 350 | RF/RJ-61 | 273 | 490 | 267 | 155 | |
16 | 400 | RF/RJ-65 | 305 | 562 | 318 | 165 | |
18 | 450 | RF/RJ-69 | 362 | 610 | 355 | 205 | |
20 | 500 | RF/RJ-73 | 368 | 680 | 385 | 245 | |
24 | 600 | RF/RJ-77 | 438 | 786 | 480 | 320 | |
壓力等級 | 通徑 | 端面連接 | 尺寸 | ||||
NPS | DN | L | D | d | B | ||
CLASS 900 PN150 |
2 | 50 | RF/RJ-24 | 70 | 140 | 38 | 20 |
2 1/2 | 65 | RF/RJ-27 | 83 | 162 | 45 | 28 | |
3 | 80 | RF/RJ-31 | 83 | 165 | 56 | 35 | |
4 | 100 | RF/RJ-37 | 102 | 204 | 76 | 55 | |
5 | 125 | RF/RJ-41 | 110 | 245 | 96 | 73 | |
6 | 150 | RF/RJ-45 | 159 | 286 | 120 | 90 | |
8 | 200 | RF/RJ-49 | 206 | 356 | 165 | 105 | |
10 | 250 | RF/RJ-53 | 241 | 432 | 195 | 122 | |
12 | 300 | RF/RJ-57 | 292 | 495 | 241 | 130 | |
14 | 350 | RF/RJ-62 | 356 | 520 | 267 | 155 | |
16 | 400 | RF/RJ-66 | 384 | 572 | 318 | 165 | |
18 | 450 | RF/RJ-70 | 451 | 636 | 355 | 205 | |
20 | 500 | RF/RJ-74 | 451 | 696 | 385 | 245 | |
24 | 600 | RF/RJ-78 | 495 | 835 | 480 | 320 |

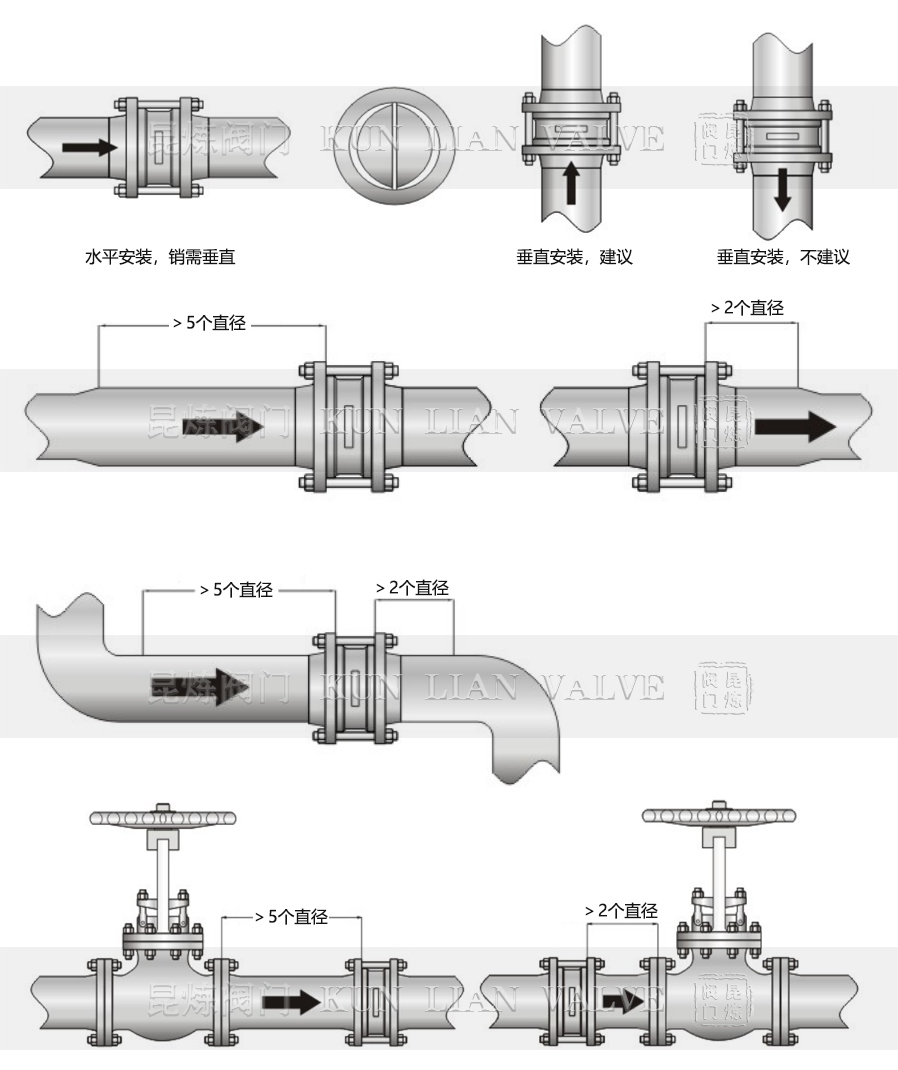

1、對夾美標止回閥不是切斷閥,并不能強制性密封,因此不能作為切斷閥使用;
2、在對夾美標止回閥的進出口應安裝有切斷閥,方便檢修、維護、更換作業;
3、為了延長對夾美標止回閥的使用,應將其安裝在離湍流源較遠的地方,以確保閥門處于穩定的流量中;
4、水平安裝時,應確保對夾美標止回閥的銷垂直,不建議傾斜管道安裝;
5、垂直安裝時,建議流向為自下而上對夾美標止回閥,流向為自上而下時則不建議安裝,可在水平管道進行安裝;
6、對夾美標止回閥應安裝在異徑管、膨脹管或彎管下游至少5個直徑處,以確保閥門處的流量得到充分發展,并將湍流降低;應安裝在彎管異徑管上游至少2個直徑處,以避免堵塞流量,這將導致閥門僅部分打開;當安裝在節流閥附近時,止回閥應安裝在節流閥門下游至少5個直徑處,或上游至少2個直徑處。
獲取H74W-600LB-對夾美標止回閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
H74W-600LB-對夾美標止回閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
