四通球閥只用操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，比較方便，實現一閥多用。

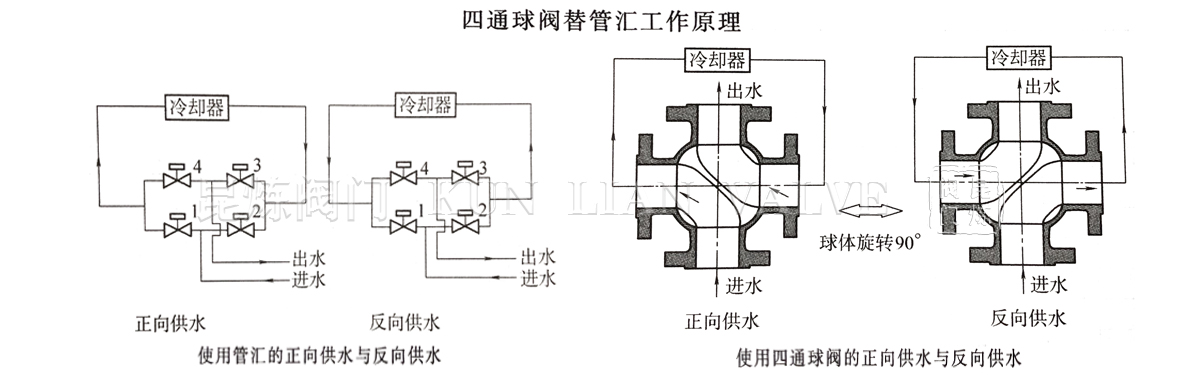

四通球閥替換管匯工作原理

四通球閥是針對電力系統冷卻器正反向供水的特定工藝過程而設計的，其操作原理如圖所示。正向供水時，閥1、3開啟，閥2、4關閉。反向供水時閥2、4開啟，閥1、3關閉。

四通球閥分別有兩條不同流向的L型通道，本球閥主要特點是四座四密封，當手柄順時針旋轉90度時能使相近的兩個通道介質相互切換，方便迅速。四通球閥有WCB、CF8、CF3M等材質，工作壓力1.6-10.0Mpa，溫度-20-+350度，法蘭連接尺寸采用國標、化工、美標等法蘭標準，可配手柄、蝸輪、氣動、電動等驅動裝置，適用于水、氣、油品等介質。

四通球閥驅動方式

小口徑四通球閥的驅動方式可選用手柄、齒輪齒條式氣動執行器、開關型電動執行器；大口徑四通球閥的驅動方式可選用蝸輪驅動裝置、撥叉式氣動執行器、電動執行器，其中氣動跟電動執行器均可選擇執行器帶不帶手輪裝置。

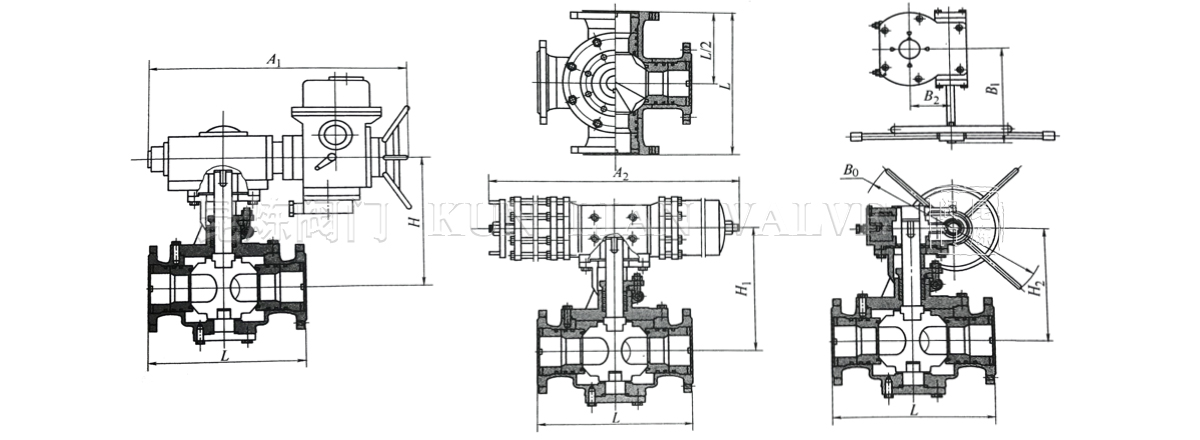

四通球閥構造

四通球閥的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，確保系統安全。密封副形式多樣，根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式， DN200以上為固定球形式。四通閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設的工況。

四通球閥功能

1、針對電力系統冷卻器正反供水特定工藝過程設計，功能適用。

2、四通球閥四面座閥芯結構密封性能好、耐磨損、使用長。

3、電動、氣動操作（必要時可切換到手動操作）。

4、便于控制控制箱與閥門間以及與上位機之間有良好的信息通道和操作介面；并可按工藝要求實現在一定時間間隔正反供水的自動切換。
