三通球閥根據球體通道的不同，可以分為L形三通球閥、T形三通球閥以及Y形三通球閥三種形式，其分配形式與旋塞閥相同。其中T形三通球閥有四種流向，L形三通球閥有兩種流向。

L形三通球閥用于切換介質的流動方向，并且可以使兩個彼此垂直的流道相通。T形三通球閥用于介質分離、合并和流向切換，T形三通球閥可以使三個流道彼此流通，也可以使兩個流道流通。

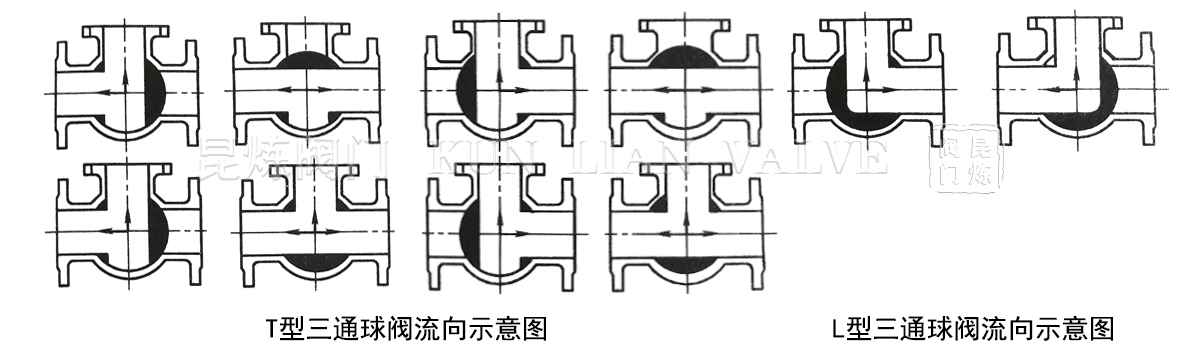

T型三通球閥流向示意圖、L型三通球閥流向示意圖

三通球閥開關位置區分

三通L形球閥在出廠時會默認起始位置，流道切換時需要扳動手柄（蝸輪轉動、氣動或者電動驅動）90°至另一個位上，由于三通L形球閥只切換其中兩個流道，因此球閥只有兩個位（起始位跟終止位將會做限位，以免球芯轉動角度時過大，流道偏位）。三通T形球閥的流道切換可以根據實際工況應用進行選擇，在出廠時同樣會默認起始位置，若選擇流道切換的形式大于兩種時，三通球閥一般會有開度標識以顯示球芯轉動角度。其中氣動因為氣開氣關的關系只能做兩個位，手動跟電動可以根據實際需要進行多個位置的驅動。

三通球閥特點

1、結構緊湊，啟閉迅速，流道通暢，流體阻力小。

2、維護方便，無需拆卸整個閥體即可進行檢查和維護。

3、良好的密封性能，閥座材料PTFE的彈性變形可實現良好密封。

4、一個閥具有多種用途：三個端口均可用作入口，可以將三通制成L形形式、T形形式以及Y形形式。但不管是L形、T形還是Y形三通球閥，均無法用作節流使用。

5、作用于供水、石化、冶金、礦山、紡織、能源、造紙、食品、鋼鐵等管道系統中介質的流動方向切換，以及介質的分流或混合流體的作用。

三通球閥安裝

在安裝過程中，需垂直安裝三通球閥以發揮更好的作用。維護三通球閥時，需定期進行清潔和維護工作。 發生故障需要及時有效地解決，避免在使用過程中發生故障，造成損失。
