當前位置:首頁 > 閥門種類 > 球閥 > 三通球閥 > 氣動三通球閥

Q644F、Q645F氣動三通球閥

Q644F、Q645F氣動三通球閥
  • <產品信息>
  • 產品型號:Q644F、Q645F
  • 產品口徑:DN15-DN200
  • 壓力等級:1.6-4.0Mpa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供氣動三通球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Q644F、Q645F氣動三通球閥介紹

    Q644F、Q645F氣動三通球閥是一種三通道的回轉型球閥, 用于介質分流、合流及流向切換,任一個管道都可以作為入口或出口。上海昆煉三通球閥分有L型和T型,可以符合不同的要求。可以根據需要,任一個管道都可以作為入口或出口。L型閥是對三條管道中的兩條管道進行切除,T型閥實現把三條連通管道進行合流與分流。

    Q644F、Q645F氣動三通球閥產品特點

    1、流體阻力小,其阻力系數與同長度的管段相等。

    2、結構簡單、體積小、重量輕。

    3、緊密,目前球閥的密封面材料使用塑料、密封性好,在真空系統中也已使用。

    4、操作方便,開閉快,從全開到全關只要旋轉90°,便于遠距離的控制。

    5、維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

    6、在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

    7、適用廣,通徑從小到幾毫米,大到幾米,從高真空到高壓力都可應用。

    Q644F、Q645F氣動三通球閥產品參數

    產品名稱 氣動三通球閥
    規格范圍 DN15-DN200
    溫度范圍 -20℃≈300℃
    壓力范圍 PN16-PN40
    閥體材質 碳素鋼/不銹鋼
    閥桿材質 SS304
    閥蓋材質 碳素鋼/不銹鋼
    閥芯材質 SS304
    連接方式 法蘭連接
    適用范圍 水、油品、蒸汽、氣體、燃?xì)饧澳承└g性液體

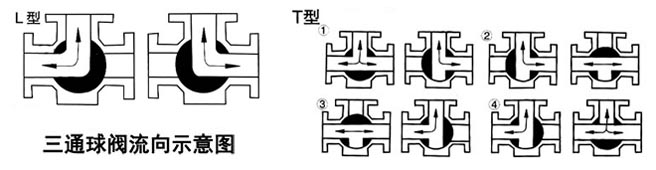

    Q644F、Q645F氣動三通球閥流向示意圖

    Q644F、Q645F氣動三通球閥流向示意圖- 上海昆煉閥門制造有限公司

    Q644F、Q645F氣動三通球閥結構尺寸

    DN L L1 T f E B C H A N-ΦM
    15 150 75 14 2 95 65 45 150 144 4-Φ14
    20 160 80 14 2 105 75 55 172 163 4-Φ14
    25 180 90 14 2 115 85 65 175 163 4-Φ18
    32 200 100 16 2 135 100 78 200 214 4-Φ18
    40 220 110 16 3 145 110 85 205 214 4-Φ18
    50 240 120 16 3 160 125 100 225 252 4-Φ18
    65 260 130 16 3 180 145 120 256 270 4-Φ18
    80 280 140 20 3 195 160 135 308 354 8-Φ18
    100 320 160 20 3 215 180 155 344 418 8-Φ18
    125 380 190 22 3 245 210 185 390 480 8-Φ18
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,氣動三通球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Q644F、Q645F-氣動三通球閥訂貨注意事項

    獲取Q644F、Q645F-氣動三通球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Q644F、Q645F-氣動三通球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:Q644F、Q645F-氣動三通球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
